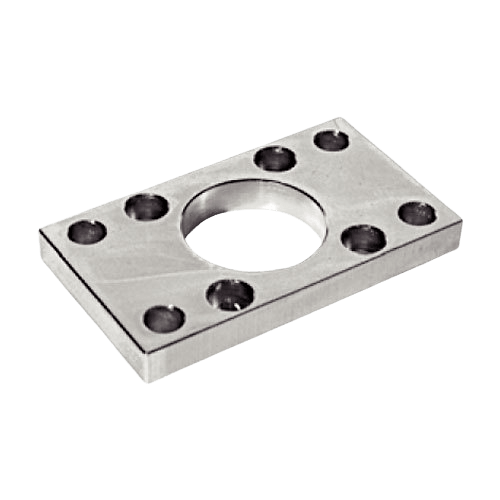

Stirnflansche für Pneumatikzylinder ISO 15 552
 |
|
Frontflansche nach ISO für Pneumatikzylinder - Typ FL |
||||||
| Bestellung Nummer |
Code | Für Zylinder mm |
Breite mm |
Länge mm |
Befestigungslöcher mm |
|
| 042119 | FL32AQIS | 32 mm | 45 | 80 | 6,5 | |
| 042120 | FL40AQIS | 40 mm | 52 | 90 | 6,5 | |
| 042121 | FL50AQIS | 50 mm | 65 | 110 | 8,5 | |
| 042122 | FL63AQIS | 63 mm | 75 | 120 | 8,5 | |
| 042123 | FL80AQIS | 80 mm | 95 | 150 | 10,5 | |
| 042124 | FL100AQIS | 100 mm | 115 | 170 | 10,5 | |
| 042125 | FL125AQIS | 125 mm | 140 | 205 | 12,5 | |
| 042126 | FL160AQIS | 160 mm | 180 | 260 | 16,5 | |
| 042127 | FL200AQIS | 200 mm | 220 | 300 | 16,5 | |
| 042128 | FL250AQIS | 250 mm | 280 | 390 | 20 | |
Frontflansche nach VDMA für Pneumatikzylinder - Typ FLV |
||||||
| Bestellung Nummer |
Code | Für Zylinder mm |
Breite mm |
Länge mm |
Befestigungslöcher mm |
|
| 040671 | FLV32AQIS | 32 mm | 45 | 80 | 6,5 | |
| 040672 | FLV40AQIS | 40 mm | 52 | 90 | 6,5 | |
| 040673 | FLV50AQIS | 50 mm | 65 | 110 | 9 | |
| 040674 | FLV63AQIS | 63 mm | 75 | 120 | 9 | |
| 040675 | FLV80AQIS | 80 mm | 95 | 150 | 11 | |
| 040676 | FLV100AQIS | 100 mm | 115 | 170 | 11 | |
| 040677 | FLV125AQIS | 125 mm | 140 | 205 | 13,5 | |
| 040678 | FLV160AQIS | 160 mm | 180 | 260 | 18 | |
| 040679 | FLV200AQIS | 200 mm | 220 | 300 | 18 | |
Produktsortierung
Liste der Produkte
Vordere Flansche Typ FL AQIS für Zylinderdurchmesser 63 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Flansche Typ FL AQIS für Zylinderdurchmesser 32 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an die...
Flansche Typ FL AQIS für Zylinderdurchmesser 100 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an die...
Vordere Flansche Typ FL AQIS für 125 mm Zylinderdurchmesser. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FL AQIS für Zylinderdurchmesser 160 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FL AQIS für Zylinderdurchmesser 200 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FL AQIS für Zylinderdurchmesser 250 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Flansche Typ FL AQIS für Zylinderdurchmesser 40 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an die...
Vordere Flansche Typ FL AQIS für Zylinderdurchmesser 50 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FL AQIS für Zylinderdurchmesser 80 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FLV AQIS für Zylinderdurchmesser 100 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen...
Vordere Flansche Typ FLV AQIS für 125 mm Zylinderdurchmesser. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen...
Vordere Flansche Typ FLV AQIS für Zylinderdurchmesser 160 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen...
Vordere Flansche Typ FLV AQIS für Zylinderdurchmesser 200 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen...
Vordere Flansche Typ FLV AQIS für Zylinderdurchmesser 32 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FLV AQIS für Zylinderdurchmesser 40 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FLV AQIS für Zylinderdurchmesser 50 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FLV AQIS für Zylinderdurchmesser 63 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
Vordere Flansche Typ FLV AQIS für Zylinderdurchmesser 80 mm. Konzipiert für Zylinder nach der Abmessungsnorm ISO 15 552. Aus Stahl, für Anwendungen mit höheren Anforderungen an...
