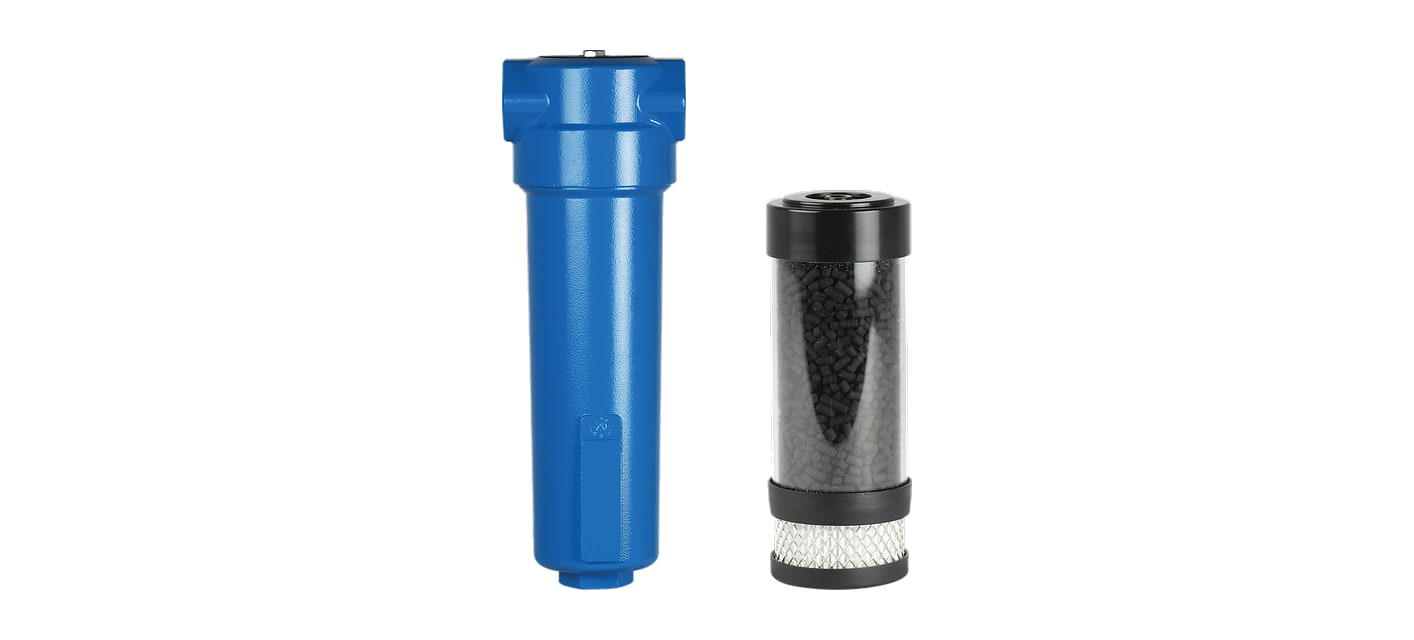

Adsorptionsfilter mit Aktivkohle AAFA2, Klasse 1-x-0
Der Adsorptionsfilter AAFA2 mit Aktivkohle entfernt Restöl, Öldämpfe und Aerosole bis unter 0,005 mg/m³. Laut Anbieter erfüllt er die Klasse 1-x-0 nach ISO 8573-1.
Den Filter AAFA2 gibt es in 6 Baugrößen mit Gewinde G 1/2" bis 1 1/2" und einem Durchfluss von 1.300 bis 13.000 l/min bei 7 bar. Er ist eine der Stufen der Druckluftfilter AAF — das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Filter AAFA2 nach Baugröße
Die Zahl der Baugröße ist der Durchfluss in Nm³/h bei 7 bar. Zu jedem Filter gibt es ein Ersatzelement, Verbindungssätze und ein Gehäuse ohne Element für eine eigene Kombination.
| Filter AAFA2, Elemente und Zubehör nach Baugröße | ||||||
|---|---|---|---|---|---|---|
| Filter | Anschluss | l/min bei 7 bar | Nm³/h | Ersatzelement | Verbindungssätze | Gehäuse ohne Element |
| AAFA2-78 | G 1/2" | 1.300 | 78 | AAFA2-78V | Reihe L | AAF-78T |
| AAFA2-120 | G 3/4" | 2.000 | 120 | AAFA2-120V | Reihe L | AAF-120T |
| AAFA2-198 | G 1" | 3.300 | 198 | AAFA2-198V | Reihe XL | AAF-198T |
| AAFA2-335 | G 1" | 5.583 | 335 | AAFA2-335V | Reihe XL | AAF-335T |
| AAFA2-510 | G 1 1/2" | 8.500 | 510 | AAFA2-510V | Reihe XL | AAF-510T |
| AAFA2-780 | G 1 1/2" | 13.000 | 780 | AAFA2-780V | Reihe XL | AAF-780T |
Die Baugrößen 25 und 30, 35 und 60 sowie 1500 und 1680 haben jeweils dasselbe Element. Verbindungssätze gibt es bis Baugröße 780. Maße und Gewicht finden Sie auf der Produktseite jedes Filters.
#showmore#
Wann Sie ihn einsetzen
Der Adsorptionsfilter AAFA2 eignet sich dort, wo die Anforderung an Öl am strengsten ist. Es gibt ihn in sechs Baugrößen von 78 bis 780, und er arbeitet bis +45 °C.

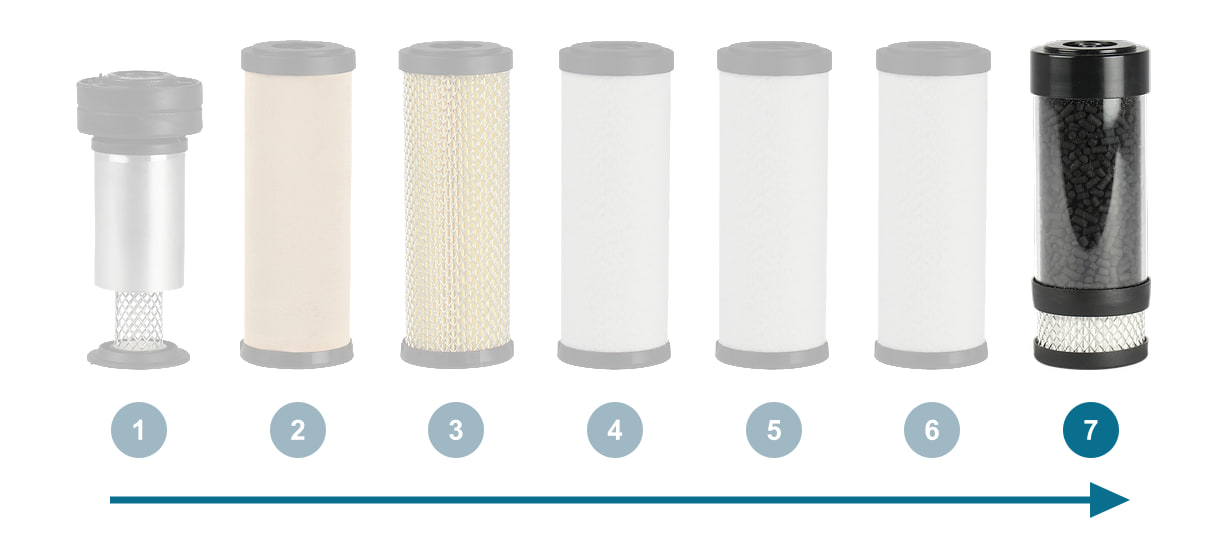

Wohin er gehört
Immer hinter den Mikrofilter AAFS, genau wie den Aktivkohlefilter AAFA.
Durchfluss nach Druck
Die Durchflüsse im Katalog gelten für 7 bar Druck, +20 °C Umgebungstemperatur und +35 °C Lufteintrittstemperatur. Bei anderem Druck ändern sie sich nach dem Korrekturfaktor.
| Durchfluss der Filter AAFA2 in l/min nach Druck | ||||||
|---|---|---|---|---|---|---|
| Baugröße (Gewinde) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 78 (G 1/2") | 819 | 1.144 | 1.300 | 1.794 | 2.119 | 2.769 |
| 120 (G 3/4") | 1.260 | 1.760 | 2.000 | 2.760 | 3.260 | 4.260 |
| 198 (G 1") | 2.079 | 2.904 | 3.300 | 4.554 | 5.379 | 7.029 |
| 335 (G 1") | 3.517 | 4.913 | 5.583 | 7.705 | 9.100 | 11.892 |
| 510 (G 1 1/2") | 5.355 | 7.480 | 8.500 | 11.730 | 13.855 | 18.105 |
| 780 (G 1 1/2") | 8.190 | 11.440 | 13.000 | 17.940 | 21.190 | 27.690 |
Element, Kondensatablass und Wartung

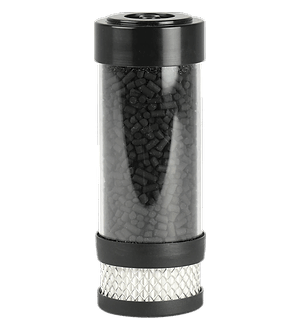

Element: Aktivkohle und Borosilikat-Mikrofasern, Druckverlust des neuen Elements 60 mbar. Betriebstemperatur +1,5 bis +45 °C, Druck bis 16 bar.
Der Behälter hat einen manuellen Kondensatableiter MCD. Einen anderen Ableiter finden Sie bei den Kondensatableitern für Filter.
Das Element muss mindestens alle 6 Monate gewechselt werden, bei höherem Ölgehalt früher.
Ersatzelemente aller Stufen finden Sie bei den Filterelementen AAF; Verbindungssätze verbinden die Filter zu einer Kombination und befestigen sie an der Wand.
Elemente und Zubehör für die Filter AAFA2
Verbindungssätze
Verbinden Filter zu einer Kombination, die Sätze AAF-W auch mit Befestigungswinkeln für die Wand.
Ventilek rät
Für die strengste Ölanforderung AAFA2. Die gewöhnliche Aktivkohle AAFA erfüllt die Klasse 1 für Öl. Wo die Klasse 0 vorgeschrieben ist, wählen Sie den Adsorptionsfilter AAFA2.
- Was ist der Unterschied zwischen AAFA und AAFA2?
- Beide haben Aktivkohle und einen Restölgehalt unter 0,005 mg/m³. AAFA erfüllt die Klasse 1-x-1, der Adsorptionsfilter AAFA2 laut Anbieter die Klasse 1-x-0.
- In welchen Baugrößen gibt es ihn?
- In sechs Baugrößen von 78 bis 780, mit Gewinde G 1/2" bis 1 1/2".
- Wie oft wechsle ich das Element?
- Spätestens nach 6 Monaten, bei höherem Ölgehalt früher.
