Aluminiumprofil BH 40-10, 80x80

Artikelnummer: 084.113.003

Nicht bewertet Bewertungsdetails

Marke: Alusic

€86,94 –5 %

€86,94 –5 % €82,59 / m €68,26 ohne MwSt. €495,54 / 6 m

()

Lieferung bis: 23.09.2026 Lieferoptionen

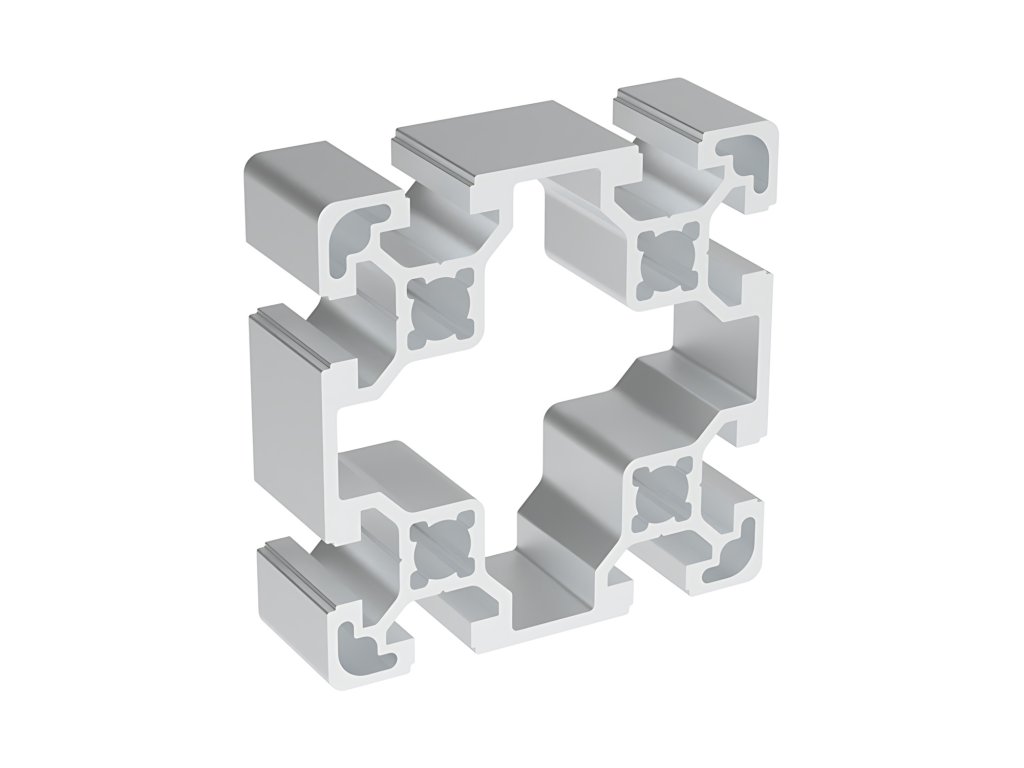

Aluminiumprofil mit modularem Schnittmaß 80x80 mit 8 Nuten der Form BH 40-10. Standardausführung mit einem Gewicht von 4,20 kg/m.

Detaillierte Informationen

Kostenloser Versand

Bei einem Kauf über 5.000 CZK

Wir garantieren

erweiterte Garantie und Service

Rabattgutschein

bei jedem Einkauf

Rückgabe der Ware innerhalb von 30 Tagen

komplett auf unsere Kosten

Alle verwandten Produkte anzeigen

Produktdetailbeschreibung

Aluminiumprofil mit quadratischem Querschnitt, der für die Erstellung von Standardstrukturen mit hoher Belastbarkeit in alle Richtungen bestimmt ist.

Standardausführung mit einem Gewicht von 4,20 kg/m.

Verbindung dank 8 Nuten auf allen Seiten des Profils.

Hergestellt aus EN AW 6060 T5 Aluminiumlegierung, Anodisierungsschicht von mehr als 12 Mikronen, Toleranz gemäß EN 12020-2.

Lieferung in Großpackungen mit 30 Stangen möglich.

Kompatibilität

Mit diesem Produkt können folgende Produkte auf dem Markt ersetzt werden:

Code	Bestell-Nr. C.	Hinweis
REX	3 842 529 347	Gewicht 4,90 kg/m; Bund mit 6 Stangen
REX	3 842 993 133	Gewicht 4,90 kg/m
REX	3 842 993 134	Gewicht 4,90 kg/m; Bearbeitung - 2x M12-Gewinde auf einer Seite
REX	3 842 993 147	Gewicht 4,90 kg/m; Bearbeitung - 2x M12-Gewinde auf beiden Seiten
REX	3 842 993 148	Gewicht 4,90 kg/m; Bearbeitung - 2x M12-Gewinde auf einer Seite, 2x seitliche Bohrung D=17 auf der anderen Seite
REX	3 842 993 149	Gewicht 4,90 kg/m; Bearbeitung - 2x rechtwinklige Bohrung D=17 auf einer Seite
REX	3 842 993 150	Gewicht 4,90 kg/m; Bearbeitung - 2x rechtwinklige Bohrung D=17 auf beiden Seiten
REX	3 842 993 151	Gewicht 4,90 kg/m; Bearbeitung - 2x seitliche Bohrung D=17 auf einer Seite, rechtwinklige Bohrung D=17 auf der anderen Seite
REX	3 842 993 674	Gewicht 4,90 kg/m
REX	3842529347	Gewicht 4,90 kg/m; Bund mit 6 Stangen
REX	3842993133	Gewicht 4,90 kg/m
REX	3842993134	Gewicht 4,90 kg/m; Bearbeitung - 2x M12-Gewinde auf einer Seite
REX	3842993147	Gewicht 4,90 kg/m; Bearbeitung - 2x M12-Gewinde auf beiden Seiten
REX	3842993148	Gewicht 4,90 kg/m; Bearbeitung - 2x M12-Gewinde auf einer Seite, 2x seitliche Bohrung D=17 auf der anderen Seite
REX	3842993149	Gewicht 4,90 kg/m; Bearbeitung - 2x rechtwinklige Bohrung D=17 auf einer Seite
REX	3842993150	Gewicht 4,90 kg/m; Bearbeitung - 2x rechtwinklige Bohrung D=17 auf beiden Seiten
REX	3842993151	Gewicht 4,90 kg/m; Bearbeitung - 2x seitliche Bohrung D=17 auf einer Seite, rechtwinklige Bohrung D=17 auf der anderen Seite
REX	3842993674	Gewicht 4,90 kg/m

Achtung: Das von uns angebotene alternative Produkt kann technische Abweichungen gegenüber dem Originalprodukt aufweisen. Für eine eventuelle Erklärung der Unterschiede kontaktieren Sie uns.

Verbinden von Profilen

Die Wahl der Befestigung zwischen verschiedenen Profilen ist in jeder Montagestruktur sehr wichtig. Der Kunde hat die Möglichkeit, verschiedene Lösungen zu wählen, die von der gewünschten Realisierungszeit oder der Art der Belastung oder Tragfähigkeit abhängen.

1. Verbindung durch Schrauben in der Nut

Dies ist die einfachste und schnellste Art der Montage. Dieses Verbindungssystem garantiert eine gute Rechtwinkligkeit zwischen zwei Oberflächen (abhängig vom Profilschnitt) und eine gute Beständigkeit der gegenseitigen Verbindung in Querrichtung zur Nut.

2. Verbindung durch Verbindungslasche

Diese Montage ist sehr einfach und sicher und garantiert eine feste Verbindung, auch wenn die Schrauben gelöst sind.

3. Verbindung durch Verbindungselemente oder Winkel

Diese Art der Verbindung wird üblicherweise dort verwendet, wo die größten Regelmöglichkeiten und eine einfache Installation erforderlich sind. Die technischen Spezifikationen aller Produkte finden Sie in den Produktdetails des jeweiligen Zubehörs.

Profilgewinde

Für die Realisierung eines Gewindes wird empfohlen, die in der Tabelle angegebene Tiefe einzuhalten:


Profil	Schraubendurchmesser	Empfohlene Tiefe (mm)
Nut 6	M6	15
Nut 8	M8	25
Nut 10	M12	30

Die maximalen Anzugsmomente, die für Schrauben empfohlen werden, die im ALUSIC-System verwendet werden, betragen:


Profil	Schraubendurchmesser	Max. empfohlenes Anzugsmoment (Nm)
Nut 6	M6	10
Nut 8	M8	20
Nut 10	M12	35

Kompatibles Zubehör für alle Arten der Plattenverbindung finden Sie auf der Registerkarte Zugehörige Produkte

Zusätzliche Parameter

Kategorie:	Aluminiumprofile BH 80x80
Garantie:	2 Jahre
Auf Lager:	Außenlager
Gewicht (kg/m):	4.2
Profilschnitt:	80×80
Serie:	BH 40-10
Material:	eloxiertem Aluminium
Farbe:	natürlich
Profillänge (mm):	6 040
Trägheitsmoment lx (cm⁴):	114,55
Trägheitsmoment ly (cm⁴):	114,55
Schnittmoment wx (cm³):	28,64
Schnittmoment wy (cm³):	28,64
Schnittfläche (mm²):	1 554
Mindestlänge (mm):	30
Maximale Länge (mm):	6 000
Řez:	REZ-B
Řez link:	/rez-profilu-b/
