Basis-Wartungseinheiten A2 für Druckluft bis 10 bar

Basis-Wartungseinheiten A2 für Druckluft für einen Eingangsdruck bis 10 bar in vier Größen, von G 1/4" bis G 1". Sie regeln den Druck, filtern die Luft auf 5 µm und geben direkt am Verbrauchsort Öl für Werkzeuge bei.
Die Gehäuse sind aus lackiertem Aluminium, die Behälter aus Polycarbonat und die Filterelemente aus Sinterbronze. Druckregler, Filterregler und Wartungseinheiten werden mit Manometer und Befestigungswinkel geliefert. Für jede Größe gibt es Ersatzelemente, Behälter und Membranen.
Fünf Elemente in vier Größen
Jedes Element gibt es in den Größen G 1/4", 3/8", 1/2" und 1". Der Durchfluss gilt bei einem Betriebsdruck von 7 bar, die Maße sind Länge × Breite × Höhe.
| Druckregler A2R — Einstellung 0,5 bis 8,5 bar, Manometer und Winkel im Lieferumfang | ||||
|---|---|---|---|---|
| Bestellnummer | Gewinde | Durchfluss | Maße L × B × H | Gewicht |
| A2R-14 | G 1/4" | 550 l/min | 41 × 40 × 89 mm | 0,27 kg |
| A2R-38 | G 3/8" | 2 500 l/min | 53 × 52 × 123 mm | 0,41 kg |
| A2R-12 | G 1/2" | 6 000 l/min | 70 × 70 × 145 mm | 0,84 kg |
| A2R-10 | G 1" | 8 000 l/min | 90 × 86 × 164 mm | 1,19 kg |
| Luftfilter A2F — Element 5 µm, halbautomatischer Ablass | |||||
|---|---|---|---|---|---|
| Bestellnummer | Gewinde | Durchfluss | Maße L × B × H | Gewicht | Behälter |
| A2F-14 | G 1/4" | 750 l/min | 41 × 40 × 113 mm | 0,19 kg | 15 cm³ |
| A2F-38 | G 3/8" | 1 500 l/min | 53 × 52 × 139 mm | 0,29 kg | 20 cm³ |
| A2F-12 | G 1/2" | 4 000 l/min | 70 × 70 × 175 mm | 0,55 kg | 45 cm³ |
| A2F-10 | G 1" | 7 000 l/min | 90 × 86 × 255 mm | 1,08 kg | 130 cm³ |
| Öler A2L — Ölbehälter aus Polycarbonat | |||||
|---|---|---|---|---|---|
| Bestellnummer | Gewinde | Durchfluss | Maße L × B × H | Gewicht | Behälter |
| A2L-14 | G 1/4" | 800 l/min | 41 × 40 × 118 mm | 0,22 kg | 25 cm³ |
| A2L-38 | G 3/8" | 5 000 l/min | 53 × 52 × 140 mm | 0,30 kg | 50 cm³ |
| A2L-12 | G 1/2" | 5 000 l/min | 70 × 70 × 177 mm | 0,56 kg | 130 cm³ |
| A2L-10 | G 1" | 7 000 l/min | 90 × 86 × 254 mm | 1,08 kg | 130 cm³ |
| Filterregler A2S — Element 5 µm, Manometer und Winkel im Lieferumfang | ||||
|---|---|---|---|---|
| Bestellnummer | Gewinde | Durchfluss | Maße L × B × H | Gewicht |
| A2S-14 | G 1/4" | 550 l/min | 41 × 40 × 173 mm | 0,46 kg |
| A2S-38 | G 3/8" | 1 500 l/min | 53 × 52 × 213 mm | 0,70 kg |
| A2S-12 | G 1/2" | 4 000 l/min | 70 × 70 × 264 mm | 1,40 kg |
| A2S-10 | G 1" | 7 000 l/min | 90 × 86 × 346 mm | 2,27 kg |
| Wartungseinheiten A2U — Filterregler und Öler, Manometer und Winkel im Lieferumfang | ||||
|---|---|---|---|---|
| Bestellnummer | Gewinde | Durchfluss | Maße L × B × H | Gewicht |
| A2U-14 | G 1/4" | 500 l/min | 92 × 40 × 173 mm | 0,66 kg |
| A2U-38 | G 3/8" | 1 700 l/min | 118 × 52 × 213 mm | 0,98 kg |
| A2U-12 | G 1/2" | 3 000 l/min | 154 × 70 × 264 mm | 1,93 kg |
| A2U-10 | G 1" | 4 000 l/min | 195 × 86 × 346 mm | 3,28 kg |
Der Durchfluss ist der größte Luftdurchfluss durch das Element in Litern pro Minute bei einem Betriebsdruck von 7 bar. Der Eingangsdruck aller Elemente beträgt höchstens 10 bar, die Betriebstemperatur +5 bis +60 °C.
Ersatzteile und Befestigungswinkel
Jedes Teil passt zu einer Größe. In der Tabelle finden Sie das Teil nach Element und Gewinde.
| Ersatzteile und Befestigungswinkel der Baureihe A2 nach Größe | |||||
|---|---|---|---|---|---|
| Teil | G 1/4" | G 3/8" | G 1/2" | G 1" | Für Elemente |
| Filterelement 5 µm | A2V5-14 | A2V5-38 | A2V5-12 | A2V5-10 | Filter, Filterregler, Wartungseinheit |
| Filterbehälter | A2NF-14 | A2NF-38 | A2NF-12 | A2NF-10 | Filter, Filterregler, Wartungseinheit |
| Ölbehälter | A2NL-14 | A2NL-38 | A2NL-12 | A2NL-10 | Öler, Wartungseinheit |
| Reglermembran | A2MR-14 | A2MR-38 | A2MR-12 | A2MR-10 | Druckregler, Filterregler, Wartungseinheit |
| Winkel für Druckregler | A2UR-14 | A2UR-38 | A2UR-12 | – | Druckregler, Filterregler |
| Winkel für Filter und Öler | A2UF-14 | A2UF-38 | A2UF-12 | – | Filter, Öler |
#showmore#
Welches Element passt

Konstanter Druck für Werkzeuge
Der Druckregler A2R senkt den Leitungsdruck auf einen Wert von 0,5 bis 8,5 bar und hält ihn, auch wenn der Druck in der Leitung schwankt.

Saubere Luft ohne Wasser
Der Filter A2F mit 5-µm-Element hält Schmutz und Kondensat zurück, das über den halbautomatischen Ablass abfließt.

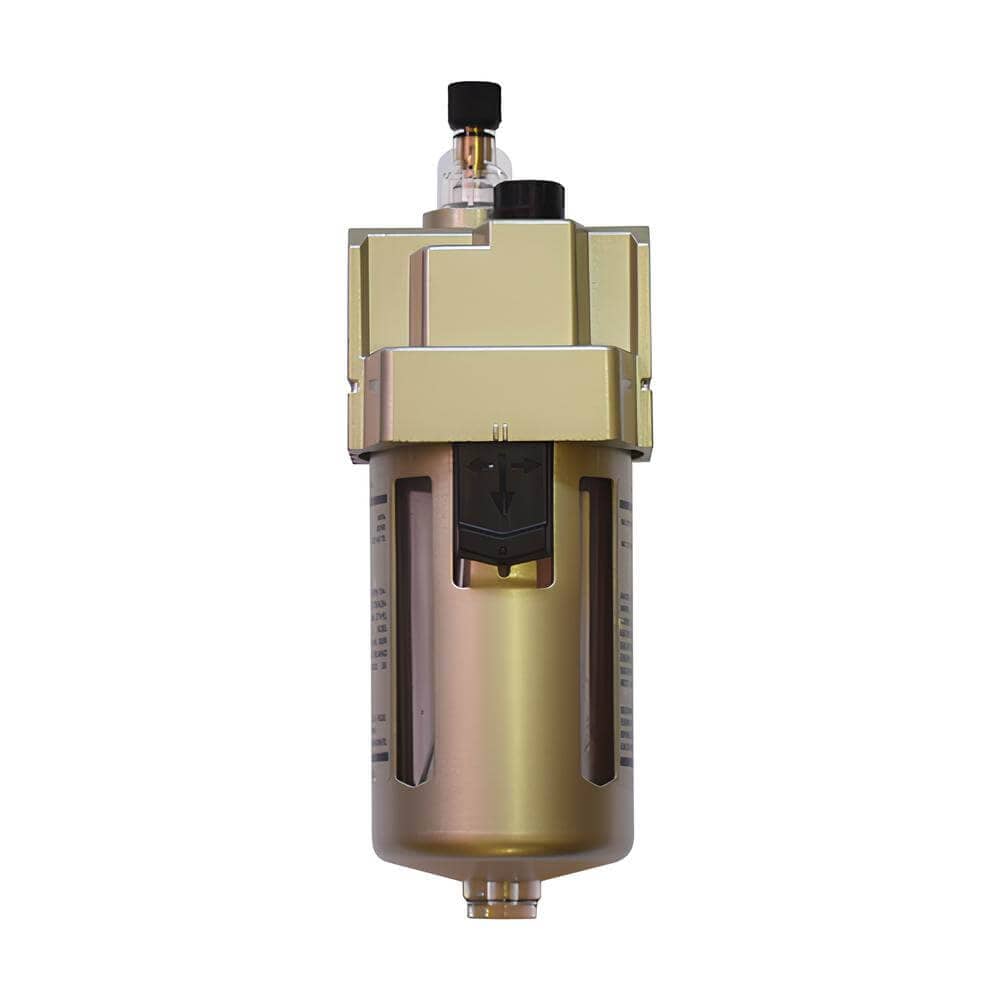

Werkzeuge schmieren
Der Öler A2L gibt der Luft Ölnebel für Druckluftwerkzeuge und Antriebe bei.

Filter und Regler in einem
Der Filterregler A2S vereint beide Elemente in einem Gehäuse. Das spart Platz und eine Verbindung.

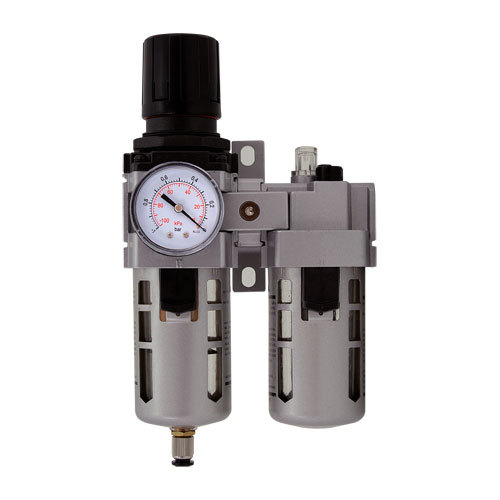

Komplette Aufbereitung
Die Wartungseinheit A2U verbindet Filterregler und Öler. Sie wird als ein Stück angeschlossen.
So wählen Sie die Größe

Addieren Sie den Luftverbrauch der Werkzeuge und Maschinen, die gleichzeitig laufen, und wählen Sie die Größe mit höherem Durchfluss. Die Durchflüsse der einzelnen Elemente finden Sie in den Tabellen oben.
Eine Wartungseinheit lässt weniger Luft durch als einzelne Elemente gleicher Größe, weil die Luft Filter, Regler und Öler durchströmt. Reicht der Durchfluss der Einheit nicht, schließen Sie Filter, Regler und Öler einzeln an oder wählen Sie ein größeres Gewinde.
Wo A2-Einheiten passen
- Werkstatt und Service. Eine Einheit am Arbeitsplatz hält Wasser und Schmutz zurück, stellt den Druck für das Werkzeug ein und gibt Öl bei.
- Fertigung und Linien. Ein Filterregler vor der Maschine hält den Druck konstant und schützt Pneumatikventile und Zylinder vor Schmutz.
- Labor-, Mess- und Regeltechnik. Überall dort, wo eine Filtration von 5 µm und ein konstanter Druck aus einem üblichen Regler genügen.
- Lackieren. Zur Spritzpistole gehört ein Filterregler ohne Öler, Öl hat in einer Lackierleitung nichts zu suchen. Höhere Luftreinheit erreichen Sie mit Industriefiltern nach ISO 8573.
Anschluss und Montage

Reihenfolge der Elemente
In Strömungsrichtung kommt zuerst der Filter, dann der Regler und zuletzt der Öler. Der Filter schützt den Regler vor Schmutz, der Öler steht am Ende, damit das Öl bis zum Werkzeug gelangt.
Beim Filterregler und bei der Wartungseinheit ist die Reihenfolge ab Werk vorgegeben.
Winkel und Manometer
Druckregler, Filterregler und Wartungseinheit werden mit Winkel und Manometer geliefert. Für Filter und Öler gibt es eigene Winkel in den Größen 1/4" bis 1/2".
Anschluss
Ein- und Ausgang haben ein Rohrinnengewinde G. Für eine Schnellkupplung schrauben Sie einen Nippel mit Außengewinde gleicher Größe ein.
Wartung
Das Kondensat fließt über das halbautomatische Ablassventil im Boden des Filterbehälters ab. Kontrollieren Sie den Behälter trotzdem regelmäßig und lassen Sie ihn nie überlaufen.
Sinkt der Druck nach dem Filter bei Abnahme deutlich, ist das Filterelement verstopft und muss ersetzt werden. Schützen Sie die Polycarbonat-Behälter vor Lösungsmitteln und alkoholhaltigen Reinigern und waschen Sie sie nur mit Seifenwasser.
Füllen Sie den Öler mit Öl für Druckluftwerkzeuge, zum Beispiel OLN-1.

Filterelement
Element aus Sinterbronze mit 5 µm. Wechseln Sie es, sobald der Filter den Durchfluss bremst.

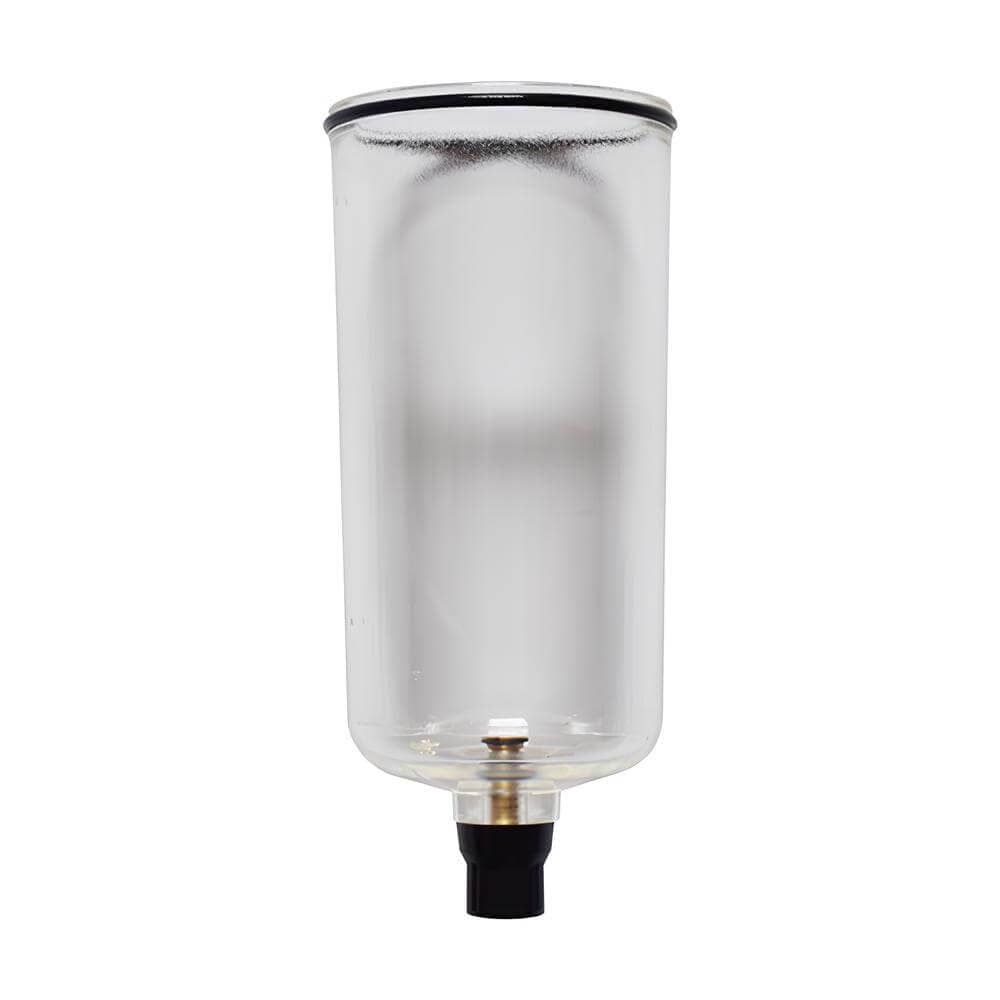

Filterbehälter
Durchsichtiger Behälter mit Kondensatablass. Ist er gerissen oder trüb, tauschen Sie ihn sofort.

Reglermembran
Eine verschlissene Membran erkennen Sie daran, dass der Regler den eingestellten Druck nicht hält.
Weitere Baureihen von Wartungseinheiten
Für Druck bis 18 bar gibt es die Metallbaureihe B2, für explosionsgefährdete Bereiche FUTURA-Einheiten mit ATEX bis 16 bar. Kleine Kunststoffeinheiten sind die Baureihe I3 bis 13 bar und die Miniatur-Baureihe P2 bis 12 bar. Für eine genaue Druckeinstellung sorgen Präzisionsdruckregler, alle Baureihen zeigt die Übersicht der Wartungseinheiten.
Ventilek rät
Ersatzteil statt neuer Einheit. Wenn ein Behälter reißt, ein Element verstopft oder die Reglermembran verschleißt, müssen Sie nicht die ganze Einheit tauschen. Für jede A2-Größe gibt es Ersatzteile, die Sie in wenigen Minuten einbauen.
- Ist ein Manometer im Lieferumfang?
- Ja, beim Druckregler, Filterregler und bei der Wartungseinheit. Ein Befestigungswinkel ist ebenfalls dabei.
- Welchen Druck halten A2-Einheiten aus?
- Eingangsdruck höchstens 10 bar bei einer Betriebstemperatur von +5 bis +60 °C.
- In welchem Bereich lässt sich der Druck einstellen?
- Druckregler, Filterregler und Wartungseinheit stellen den Ausgangsdruck von 0,5 bis 8,5 bar ein.
- Wie fein filtert der Filter?
- Das Element aus Sinterbronze hat eine Filterfeinheit von 5 µm. Für feinere Filtration gibt es Industriefilter nach ISO 8573.
- Wie wird das Kondensat abgelassen?
- Über das halbautomatische Ablassventil im Boden des Filterbehälters.
- Welche Größe soll ich wählen?
- Nach dem Durchfluss: Addieren Sie den Luftverbrauch von allem, was gleichzeitig läuft, und wählen Sie ein Element mit höherem Durchfluss. Die Durchflüsse gelten bei 7 bar.
- Woraus sind die Einheiten gefertigt?
- Die Gehäuse sind aus lackiertem Aluminium, die Behälter aus Polycarbonat und die Filterelemente aus Sinterbronze.
- Womit reinige ich den Behälter?
- Nur mit Seifenwasser. Lösungsmittel und alkoholhaltige Reiniger schädigen Polycarbonat.
- Gibt es Ersatzteile?
- Ja. Für jede Größe gibt es Filterelemente, Filter- und Ölbehälter sowie Reglermembranen, für die Größen 1/4" bis 1/2" auch Winkel.
Eingangsdruck bis 10 bar, Betriebstemperatur +5 bis +60 °C, Medium Druckluft. Durchflüsse bei einem Betriebsdruck von 7 bar. Gehäuse aus lackiertem Aluminium, Behälter aus Polycarbonat.
