Katalytische Filter AAFH2 zur Entfernung von CO und CO₂

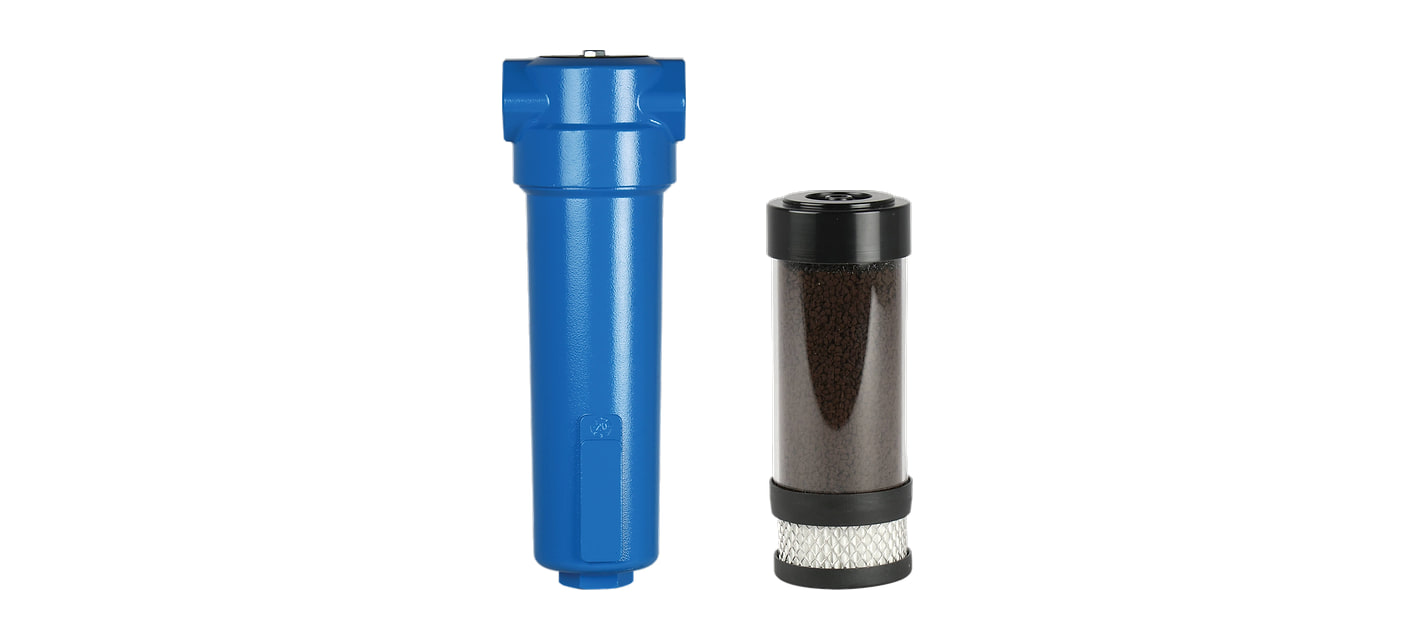

Der katalytische Filter AAFH2 hat ein Element mit Hopcalit-Füllung, das Kohlenmonoxid CO und Kohlendioxid CO₂ aus der Druckluft bis auf Atemluftniveau entfernt. Der Restölgehalt liegt unter 0,005 mg/m³.
Den Filter AAFH2 gibt es in 6 Baugrößen mit Gewinde G 1/2" bis 1 1/2" und einem Durchfluss von 1.300 bis 13.000 l/min bei 7 bar. Er ist eine der Stufen der Druckluftfilter AAF — das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Filter AAFH2 nach Baugröße
Die Zahl der Baugröße ist der Durchfluss in Nm³/h bei 7 bar. Zu jedem Filter gibt es ein Ersatzelement, Verbindungssätze und ein Gehäuse ohne Element für eine eigene Kombination.
| Filter AAFH2, Elemente und Zubehör nach Baugröße | ||||||
|---|---|---|---|---|---|---|
| Filter | Anschluss | l/min bei 7 bar | Nm³/h | Ersatzelement | Verbindungssätze | Gehäuse ohne Element |
| AAFH2-78 | G 1/2" | 1.300 | 78 | AAFH2-78V | Reihe L | AAF-78T |
| AAFH2-120 | G 3/4" | 2.000 | 120 | AAFH2-120V | Reihe L | AAF-120T |
| AAFH2-198 | G 1" | 3.300 | 198 | AAFH2-198V | Reihe XL | AAF-198T |
| AAFH2-335 | G 1" | 5.583 | 335 | AAFH2-335V | Reihe XL | AAF-335T |
| AAFH2-510 | G 1 1/2" | 8.500 | 510 | AAFH2-510V | Reihe XL | AAF-510T |
| AAFH2-780 | G 1 1/2" | 13.000 | 780 | AAFH2-780V | Reihe XL | AAF-780T |
Die Baugrößen 25 und 30, 35 und 60 sowie 1500 und 1680 haben jeweils dasselbe Element. Verbindungssätze gibt es bis Baugröße 780. Maße und Gewicht finden Sie auf der Produktseite jedes Filters.
#showmore#
Wann Sie ihn einsetzen
Der katalytische Filter eignet sich dort, wo Druckluft zum Atmen dient und CO und CO₂ daraus entfernt werden müssen. Für Atemluft sind auch die Filter B-AIR bestimmt.

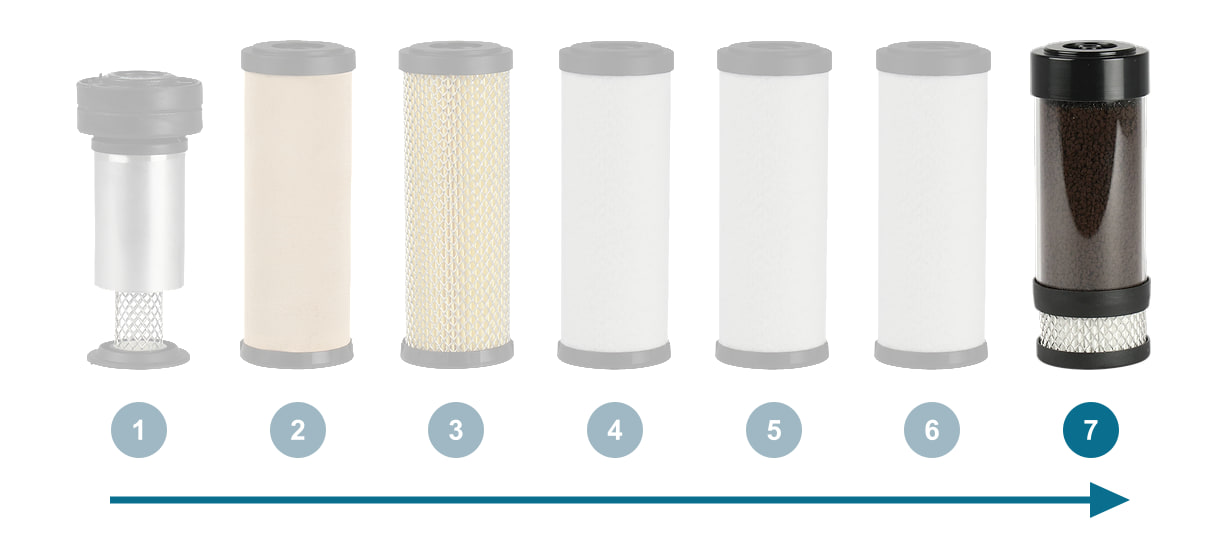

Wohin er gehört
Hinter den Mikrofilter AAFS, nur mit ihm gilt die Partikelklasse 1. Er arbeitet bis +45 °C.
Durchfluss nach Druck
Die Durchflüsse im Katalog gelten für 7 bar Druck, +20 °C Umgebungstemperatur und +35 °C Lufteintrittstemperatur. Bei anderem Druck ändern sie sich nach dem Korrekturfaktor.
| Durchfluss der Filter AAFH2 in l/min nach Druck | ||||||
|---|---|---|---|---|---|---|
| Baugröße (Gewinde) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 78 (G 1/2") | 819 | 1.144 | 1.300 | 1.794 | 2.119 | 2.769 |
| 120 (G 3/4") | 1.260 | 1.760 | 2.000 | 2.760 | 3.260 | 4.260 |
| 198 (G 1") | 2.079 | 2.904 | 3.300 | 4.554 | 5.379 | 7.029 |
| 335 (G 1") | 3.517 | 4.913 | 5.583 | 7.705 | 9.100 | 11.892 |
| 510 (G 1 1/2") | 5.355 | 7.480 | 8.500 | 11.730 | 13.855 | 18.105 |
| 780 (G 1 1/2") | 8.190 | 11.440 | 13.000 | 17.940 | 21.190 | 27.690 |
Element, Kondensatablass und Wartung

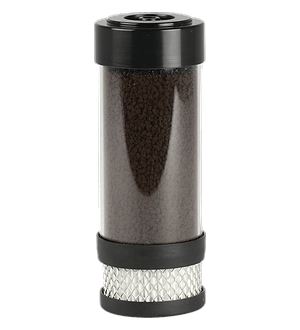

Element: Hopcalit und Borosilikat-Mikrofasern. Betriebstemperatur +1,5 bis +45 °C, Druck bis 16 bar.
Der Behälter hat einen manuellen Kondensatableiter MCD. Einen anderen Ableiter finden Sie bei den Kondensatableitern für Filter.
Das Element muss mindestens alle 6 Monate gewechselt werden, je nach Einsatz früher.
Ersatzelemente aller Stufen finden Sie bei den Filterelementen AAF; Verbindungssätze verbinden die Filter zu einer Kombination und befestigen sie an der Wand.
Elemente und Zubehör für die Filter AAFH2
Verbindungssätze
Verbinden Filter zu einer Kombination, die Sätze AAF-W auch mit Befestigungswinkeln für die Wand.
Ventilek rät
Vor den Katalysator gehört ein Mikrofilter. Die Partikelklasse 1 gilt bei der Stufe H2 nur mit einem vorgeschalteten Mikrofilter S.
- Was entfernt der katalytische Filter AAFH2?
- Kohlenmonoxid CO und Kohlendioxid CO₂ bis auf Atemluftniveau.
- Was ist Hopcalit?
- Die katalytische Füllung des Elements, die CO und CO₂ aus der Luft entfernt.
- In welchen Baugrößen gibt es ihn?
- In sechs Baugrößen von 78 bis 780, mit Gewinde G 1/2" bis 1 1/2".
- Wie oft wechsle ich das Element?
- Spätestens nach 6 Monaten, je nach Einsatz früher.
