Kompressoreinheit - RH20-15
Artikelnummer: RH20-15
Produktdetailbeschreibung

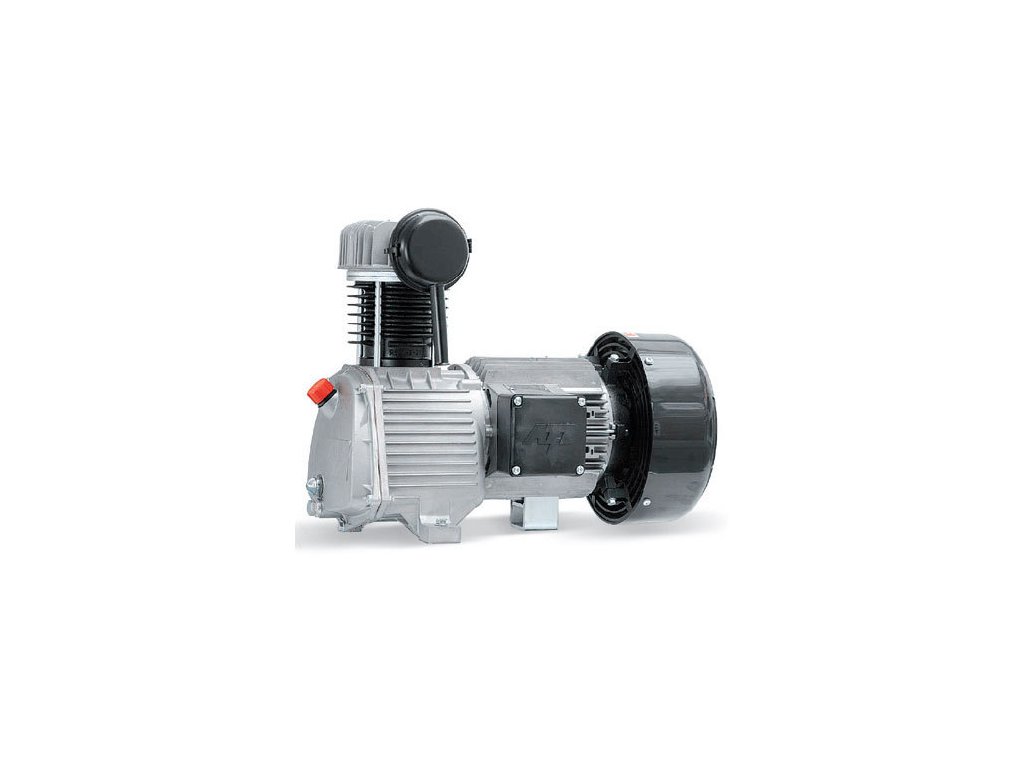

Kompressoreinheiten RH20-15
- Stand-Alone-Kompressoren mit Elektromotor
- Direkt mit dem Motor verbundener Kompressor: höhere Verdichtungseffizienz, keine Keilriemen, perfekte Ausrichtung
- RH-Serie - zweistufige Ausführung mit 15 bar Druck, ölgeschmiert
- Industrielles Design für anspruchsvollste Einsätze mit extrem langer Nutzungsdauer
Zusätzliche Parameter
| Kategorie: | Druckluftkompressoren |
|---|---|
| Garantie: | 2 Jahre |
| Kompressortyp: | Kolbenkompressor |
| Ausführung: | Industrieller Kolbenkompressor |
| Druck: | 15 bar |
| Liefermenge: | 196 l/min |
| Druckbehältervolumen: | Es gibt keine |
| Leistungsaufnahme des Motors: | 1,5 kW |
| Netzspannung: | 400/50 V/Hz |
| Drehzahl: | 1 400 ot/min |
| Anzahl der Zylinder: | 2 |
| Anzahl der Schritte: | 2 – Zweistufiger Kompressor |
| Schmierung: | Ölsäure |
| Geräuschpegel: | 73 dB(A) |
| Maße: | 580 × 425 × 340 mm |
| Gewicht: | 45 kg |
| Garantie: | 2 Jahre + 6 Monate |
| Geschenk: | Ersatzöl |
| Dieser Artikel ist leider ausverkauft… | |
Produktbewertung
Seien Sie der Erste, der einen Beitrag zu diesem Artikel schreibt!
MARK ist ein italienischer Hersteller von Kompressoren und Produkten zur Druckluftaufbereitung aus Norditalien und seit 1998 Mitglied der Atlas Copco Gruppe. Er baut Kolbenkompressoren in über 300 Modellen, Schraubenkompressoren mit Motoren von 2,2 bis 160 kW und die ölfreien Kompressoren Ecolife und WIS.
Bei uns finden Sie von MARK Zubehör für den Kompressorraum: verlustfreie elektronische Kondensatableiter LD mit Servicesätzen, den Öl-Wasser-Trenner FOD21 und eine Bypassleitung für die Kältetrockner MDX. Der Ableiter führt das Wasser aus Kessel, Trockner und Filter ab und hält die Druckluft in der Leitung.
In der Atlas Copco GruppeMARK Produkte bei uns
Elektronische Ableiter LD
Sie lassen das Wasser ab und halten die Luft. Ein kapazitiver Sensor öffnet das Ventil erst, wenn Kondensat im Sammelbehälter ist, und schließt es, bevor Luft entweicht.
- 9 Größen, 2 bis 90 l/h
- für Kessel, Trockner und Filter
- Servicesatz für die jährliche Wartung
Öl-Wasser-Trenner FOD21
Öliges Kondensat gehört nicht in die Kanalisation. Der Trenner scheidet Öl und Schmutz aus dem Kondensat eines ölgeschmierten Kompressors ab, so fällt deutlich weniger Abfall zur Entsorgung an.
- für einen Luftdurchsatz bis 6 480 l/min ohne Trockner
- Ausgang 1/2"
- Abmessungen 470 × 165 × 600 mm
Keine Steckdose am Kompressor oder suchen Sie einen zeitgesteuerten oder Schwimmerableiter? Alle Kondensatableiter finden Sie in einer Kategorie.
Alle KondensatableiterAbleiter LD im Vergleich
| Kapazität, Durchsatz nach Einbauort und Anschluss | |||||
|---|---|---|---|---|---|
| Typ | Kapazität | Nach Kompressor | Am Trockner | Im Filter | Anschluss |
| LD100 | 2,0 l/h | 180 Nm³/h | 360 Nm³/h | 1 800 Nm³/h | R 1/2" |
| LD101C | 3,3 l/h | 504 Nm³/h | 756 Nm³/h | 3 780 Nm³/h | G 1/2" |
| LD101 | 5,0 l/h | 450 Nm³/h | 900 Nm³/h | 4 500 Nm³/h | G 1/2" |
| LD101L | 5,0 l/h | 450 Nm³/h | 900 Nm³/h | 4 500 Nm³/h | G 1/2" + seitlich G 3/4"/G 1/2" |
| LD200 | 10,0 l/h | 900 Nm³/h | 1 800 Nm³/h | 9 000 Nm³/h | G 1/2" |
| LD200L | 10,0 l/h | 900 Nm³/h | 1 800 Nm³/h | 9 000 Nm³/h | G 1/2" + seitlich G 3/4"/G 1/2" |
| LD202 | 20,0 l/h | 1 800 Nm³/h | 3 600 Nm³/h | 18 000 Nm³/h | G 1/2" |
| LD202L | 20,0 l/h | 1 800 Nm³/h | 3 600 Nm³/h | 18 000 Nm³/h | G 1/2" + seitlich G 3/4"/G 1/2" |
| LD203 | 90,0 l/h | 9 600 Nm³/h | 19 200 Nm³/h | 96 000 Nm³/h | G 1/2" + G 3/4"/G 1/2" |
Die Kapazitäten gelten bei 7 bar, 20 °C und 60 % relativer Feuchte. Ausführungen mit dem Buchstaben L haben zusätzlich einen seitlichen Anschluss.
So wählen und montieren Sie den Ableiter LD
1. Einbauort bestimmen
Nach dem Kompressor fällt das meiste Kondensat an, am Trockner weniger und im Filter am wenigsten. Nehmen Sie die Tabellenspalte für Ihren Einbauort, nicht die höchste Zahl.
2. Reserve einplanen
Die Kapazitäten gelten bei 7 bar, 20 °C und 60 % Feuchte. In wärmerer, feuchterer Umgebung entsteht mehr Kondensat, daher lohnt sich eine größere Ausführung.
3. Montieren
Der Ableiter wird von oben mit Gewinde angeschlossen, die L-Ausführungen auch seitlich. Der Kondensatausgang ist eine Steckverbindung 12 mm, montiert wird senkrecht oder waagerecht.
4. Einmal im Jahr warten
Bei der jährlichen Wartung Filtersieb und Dichtungen aus dem Servicesatz tauschen. Mit der Testtaste prüfen Sie, dass das Ventil nicht verstopft ist.
Häufige Fragen
- Wie unterscheiden sich die L-Ausführungen?
- Sie haben zusätzlich einen seitlichen Anschluss G 3/4"/G 1/2". Kapazität und Durchsätze sind gleich wie ohne L. Sie passen dorthin, wo Sie den Behälter von oben nicht erreichen.
- Braucht der Ableiter LD Strom?
- Ja, er wird mit 230 V versorgt und hat die Schutzart IP 65. Wo am Kompressor keine Steckdose ist, hilft ein Schwimmerableiter, der ohne Strom auskommt.
- Warum elektronisch und nicht zeitgesteuert?
- Ein zeitgesteuerter Ableiter öffnet das Ventil nach eingestellter Zeit, auch wenn nichts abzulassen ist, und lässt dabei jedes Mal Druckluft ab. Der LD öffnet nur, wenn etwas abzuleiten ist, so verlieren Sie keine erzeugte Druckluft.
- Was wird bei der jährlichen Wartung getauscht?
- Filtersieb und Dichtungen. Für die Ableiter LD gibt es den Servicesatz für die jährliche Wartung LD, für die Ableiter ECDB die Sätze ECDB-15MK, ECDB-90MK und ECDB-150MK.
- Wohin mit dem Kondensat eines ölgeschmierten Kompressors?
- Unbehandelt gehört es nicht in die Kanalisation, es wird als ölverschmutzter Abfall entsorgt. Der Trenner FOD21 scheidet Öl und Schmutz ab, und es fällt deutlich weniger Abfall an.
- Wozu dient die Bypassleitung MDX-OP?
- Sie ist eine Umgehungsleitung für die Kältetrockner MDX400 bis MDX1800. Die Filtereinsätze am Trockner tauschen Sie dann ohne Stillstand der Leitung.
Das Produktblatt des Trenners FOD21 finden Sie zum Herunterladen auf der Produktseite. MARK ist eine Marke eines italienischen Kompressorherstellers der Atlas Copco Gruppe, der nach ISO 9001 (Qualitätsmanagement) und ISO 14001 (Umweltmanagement) zertifiziert ist.
