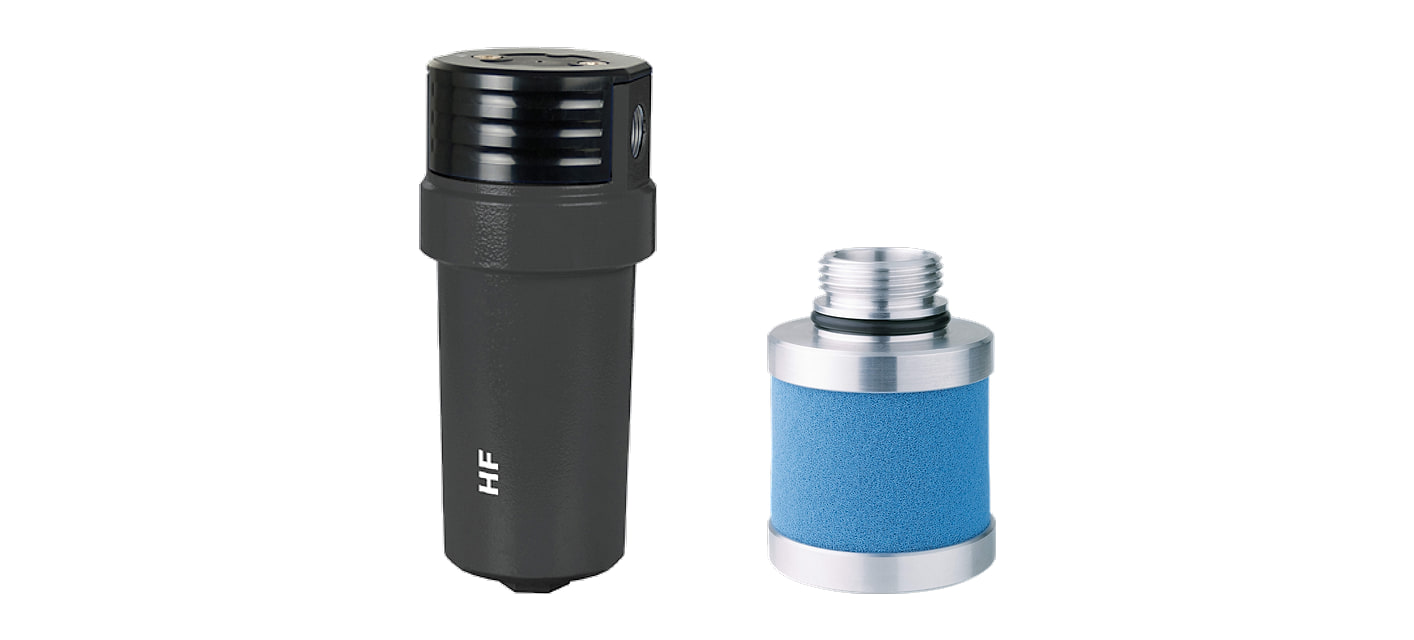

Hochdruck-Staubfilter HFR für Druckluft bis 50 bar
Der Staubfilter HFR hält feste Partikel über 1 µm und flüssiges Wasser zurück. Die Luft dahinter erfüllt die Partikelklasse 3 nach ISO 8573-1.
Den Filter HFR gibt es in 9 Baugrößen mit Gewinde G 1/2" bis G 3" und einem Durchfluss von 1.183 bis 46.000 l/min bei 7 bar, Betriebsdruck bis 50 bar. Er ist eine der Stufen der Hochdruckfilter HF — das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Filter HFR nach Baugröße
Die Baugröße bestimmt Gewinde und Durchfluss. Jede Baugröße hat ihr eigenes Ersatzelement.
| Filter HFR und Ersatzelemente nach Baugröße | ||||
|---|---|---|---|---|
| Filter | Gewinde | l/min bei 7 bar | Nm³/h bei 7 bar | Ersatzelement |
| HFR-007 | G 1/2" | 1.183 | 71 | HFR-007V |
| HFR-010 | G 3/4" | 1.867 | 112 | HFR-010V |
| HFR-018 | G 1" | 3.400 | 204 | HFR-018V |
| HFR-047 | G 1 1/2" | 4.700 | 282 | HFR-047V |
| HFR-070 | G 1 1/2" | 6.667 | 400 | HFR-070V |
| HFR-094 | G 2" | 8.233 | 494 | HFR-094V |
| HFR-150 | G 2" | 13.317 | 799 | HFR-150V |
| HFR-200 | G 3" | 36.000 | 2.160 | HFR-200V |
| HFR-240 | G 3" | 46.000 | 2.760 | HFR-240V |
Die Durchflüsse gelten für 7 bar Druck und +20 °C. Maße und Gewicht finden Sie auf der Produktseite jedes Filters.
#showmore#
Wann Sie ihn einsetzen
Der Staubfilter eignet sich als Vorfilter vor einem Feinvorfilter oder Mikrofilter. Eigenständig wird er hinter einen Adsorptionstrockner gesetzt, wo er Staub aus dem Adsorptionsmittel zurückhält.
Wohin er gehört

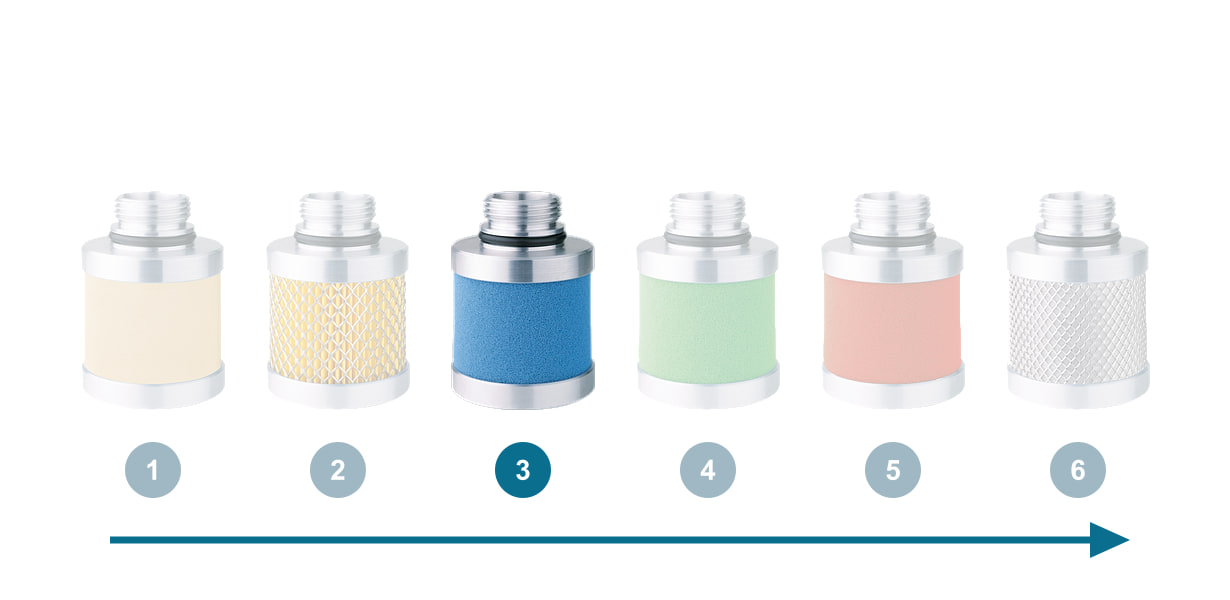

Hinter den Basisfilter HFP, vor den Feinvorfilter HFM oder den Mikrofilter HFS, gegebenenfalls hinter einen Adsorptionstrockner.
Durchfluss nach Druck
Die Durchflüsse im Katalog gelten für 7 bar Druck und +20 °C. Bei höherem Druck lässt der Filter mehr Luft durch, bei 50 bar 6,38-mal so viel wie bei 7 bar.
| Durchfluss der Filter HFR in l/min nach Druck | ||||||
|---|---|---|---|---|---|---|
| Baugröße (Gewinde) | 5 bar | 7 bar | 10 bar | 16 bar | 30 bar | 50 bar |
| 007 (G 1/2") | 887 | 1.183 | 1.633 | 2.520 | 4.590 | 7.548 |
| 010 (G 3/4") | 1.400 | 1.867 | 2.576 | 3.977 | 7.244 | 11.911 |
| 018 (G 1") | 2.550 | 3.400 | 4.692 | 7.242 | 13.192 | 21.692 |
| 047 (G 1 1/2") | 3.525 | 4.700 | 6.486 | 10.011 | 18.236 | 29.986 |
| 070 (G 1 1/2") | 5.000 | 6.667 | 9.200 | 14.201 | 25.868 | 42.535 |
| 094 (G 2") | 6.175 | 8.233 | 11.362 | 17.536 | 31.944 | 52.527 |
| 150 (G 2") | 9.988 | 13.317 | 18.377 | 28.365 | 51.670 | 84.962 |
| 200 (G 3") | 27.000 | 36.000 | 49.680 | 76.680 | 139.680 | 229.680 |
| 240 (G 3") | 34.500 | 46.000 | 63.480 | 97.980 | 178.480 | 293.480 |
Element, Kondensatablass und Wartung

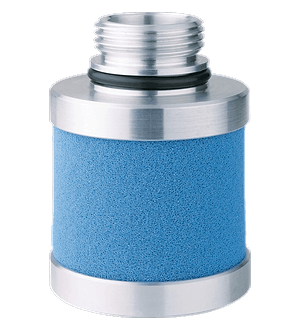

In das Gehäuse wird ein Element eingesetzt, für jede Baugröße ein anderes — zum Beispiel HFR-007V für HFR-007. Betriebstemperatur +1,5 bis +65 °C, Druck bis 50 bar.
Ein Kondensatableiter ist im Filter nicht enthalten. Für Drücke bis 50 bar eignen sich die Schwimmer-Kondensatableiter AOK 50B und AOK 50SS, die zuverlässig ab 10 bar arbeiten.
Wechseln Sie das Element mindestens einmal jährlich oder bei 350 mbar Druckverlust. Den Druckverlust zeigt das Differenzdruckmanometer MDHI 50 an.
Zubehör für die Filter HFR
Differenzdruckmanometer MDHI 50
Zeigt den Druckverlust des Elements an und wird am Filterkopf montiert.
Ventilek rät
Hinter den Adsorptionstrockner ein Staubfilter. Hinter einem Adsorptionstrockner kann Staub aus dem Adsorptionsmittel in die Luft gelangen, und das Element R hält ihn zurück, bevor er ins Leitungsnetz kommt.
- Welche Feinheit hat der Staubfilter HFR?
- 1 µm, Partikelklasse 3 nach ISO 8573-1.
- Hält er auch Öl zurück?
- Nein, einen Restölgehalt legt der Staubfilter nicht fest. Für Öl gibt es die Feinvorfilter HFM und die Mikrofilter HFS.
- Wann wechsle ich das Element?
- Mindestens einmal jährlich oder bei 350 mbar Druckverlust.
