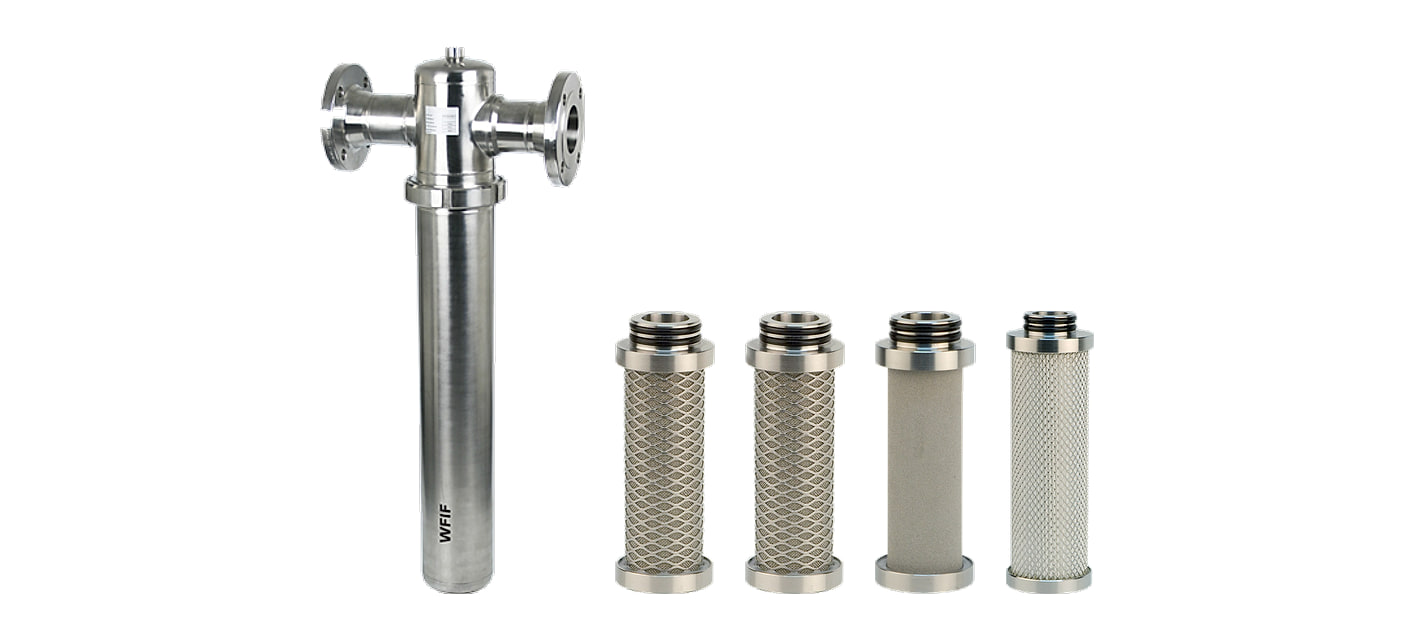

Geschweißte Edelstahlfilter WFIF mit Flanschen bis 14 bar
Filter WFIF des Herstellers Omega Air haben ein geschweißtes Gehäuse aus Edelstahl 1.4404 mit Flanschen nach EN 1092-1/11 PN16, auf Wunsch ANSI B16.5, und Dichtungen aus FKM. Sie arbeiten bis 14 bar, die Baugröße DN100 bis 10 bar.
Vier Stufen: Edelstahlsiebe 25 und 5 µm, Sinter-Vorfilter 1 µm und Feinvorfilter 0,1 µm. Die Baureihe hat 11 Baugrößen mit Flansch DN15 bis DN100 und einen Durchfluss von 2.500 bis 84.000 l/min bei 7 bar. Sie gehört zu den Edelstahl-Prozessfiltern.
Filterstufen
Jede Kachel führt zu einer Stufe mit einer Tabelle der Baugrößen und Ersatzelemente.
Stufen im Überblick
Die Klasse nach ISO 8573-1 wird als feste Partikel – Wasser – Öl angegeben.
| Filterstufen WFIF | |||||
|---|---|---|---|---|---|
| Stufe | Filterfeinheit | Klasse ISO 8573-1 | Restölgehalt | Material des Elements | Temperatur bis |
| N25 – Grobfilter | 25 µm | – | – | Edelstahlsieb 1.4301 | +150 °C |
| N5 – Basisfilter | 5 µm | – | – | Edelstahlsieb 1.4301 | +150 °C |
| I1 – Sinter-Vorfilter | 1 µm | – | – | gesinterter Edelstahl 1.4404 | +150 °C |
| M – Feinvorfilter | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | Borosilikat-Mikrofasern | +120 °C |
Für Edelstahlsiebe und Sinterelemente gibt der Hersteller keine Klasse an. „Temperatur bis" ist die Grenze des Elements; das Gehäuse hält +150 °C aus.
Alle Filter der Baureihe
Eine Zeile ist eine Baugröße mit Anschluss, eine Spalte eine Filterstufe. Der Code führt zur Produktseite des Filters.
| Filter WFIF nach Baugröße und Stufe | ||||
|---|---|---|---|---|
| Baugröße (Anschluss) | N25 | N5 | I1 | M |
| 010 (Flansch DN15) | WFIFN25-010 | WFIFN5-010 | WFIFI1-010 | WFIFM-010 |
| 018 (Flansch DN20) | WFIFN25-018 | WFIFN5-018 | WFIFI1-018 | WFIFM-018 |
| 030 (Flansch DN25) | WFIFN25-030 | WFIFN5-030 | WFIFI1-030 | WFIFM-030 |
| 047 (Flansch DN32) | WFIFN25-047 | WFIFN5-047 | WFIFI1-047 | WFIFM-047 |
| 070 (Flansch DN40) | WFIFN25-070 | WFIFN5-070 | WFIFI1-070 | WFIFM-070 |
| 094 (Flansch DN50) | WFIFN25-094 | WFIFN5-094 | WFIFI1-094 | WFIFM-094 |
| 150 (Flansch DN50) | WFIFN25-150 | WFIFN5-150 | WFIFI1-150 | WFIFM-150 |
| 175 (Flansch DN65) | WFIFN25-175 | WFIFN5-175 | WFIFI1-175 | WFIFM-175 |
| 200 (Flansch DN80) | WFIFN25-200 | WFIFN5-200 | WFIFI1-200 | WFIFM-200 |
| 240 (Flansch DN80) | WFIFN25-240 | WFIFN5-240 | WFIFI1-240 | WFIFM-240 |
| 450 (Flansch DN100) | WFIFN25-450 | WFIFN5-450 | WFIFI1-450 | WFIFM-450 |
#showmore#
So stellen Sie die Filtration zusammen

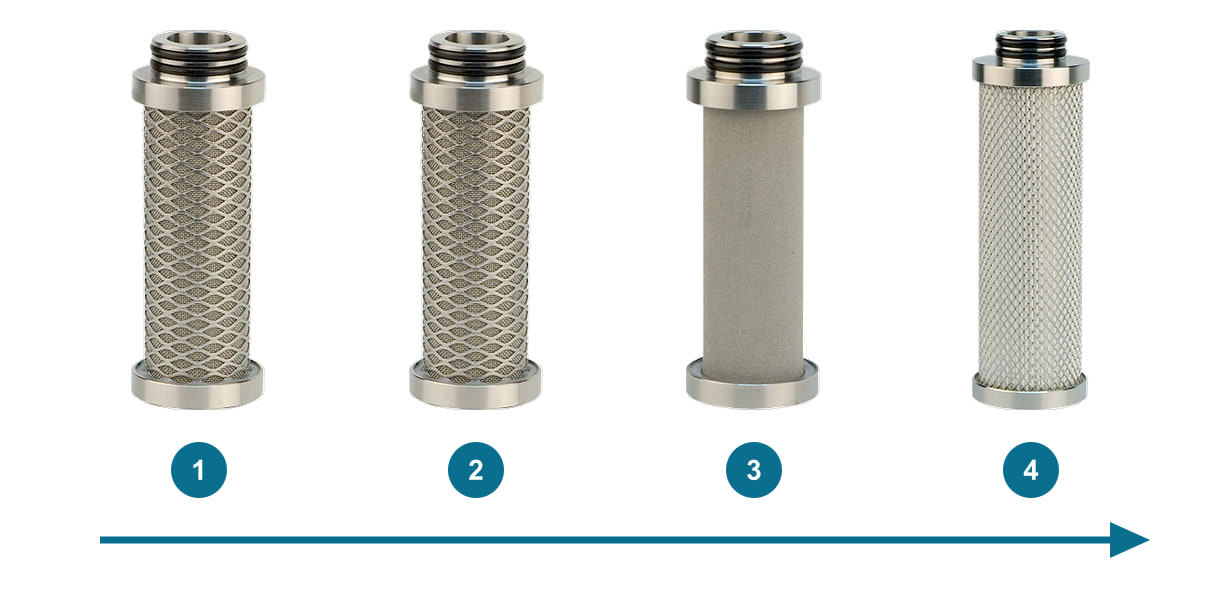

Die Stufen werden in Strömungsrichtung von grob nach fein angeordnet. Jede Stufe schützt die feineren Stufen dahinter, sodass deren Elemente länger halten.
Siebe und Sinter-Vorfilter halten feste Verunreinigungen zurück, der Feinvorfilter M auch Ölaerosol bis 0,1 mg/m³.

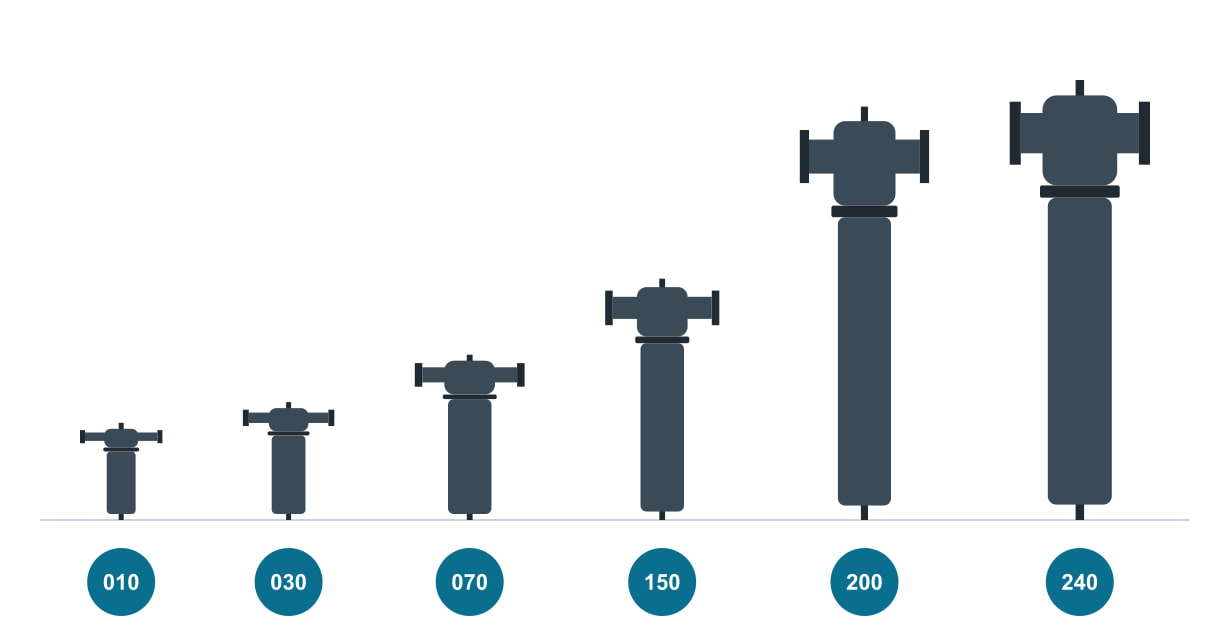

Baugrößen und Abmessungen
Die Baugröße bestimmt Anschluss, Durchfluss und Abmessungen des Gehäuses. Alle Stufen derselben Baugröße haben dasselbe Gehäuse, nur das Element unterscheidet sich. Die Baugrößen 010 bis 240 haben ein Element, die Baugröße 450 drei Elemente der Baugröße 175.
Die Höhe A beträgt 230 bis 1.041 mm, das Gewicht 3,5 bis 55 kg.
| Baugrößen der Filter WFIF | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Baugröße | Anschluss | Druck | Nm³/h bei 7 bar | l/min bei 7 bar | A | B | C | Gewicht | Elemente |
| 010 | Flansch DN15 | 14 bar | 150 | 2.500 | 230 mm | 195 mm | 76,1 mm | 3,5 kg | 1 |
| 018 | Flansch DN20 | 14 bar | 225 | 3.750 | 263 mm | 201 mm | 76,1 mm | 4,3 kg | 1 |
| 030 | Flansch DN25 | 14 bar | 315 | 5.250 | 279 mm | 216 mm | 88,9 mm | 5,7 kg | 1 |
| 047 | Flansch DN32 | 14 bar | 420 | 7.000 | 348 mm | 239 mm | 88,9 mm | 6,6 kg | 1 |
| 070 | Flansch DN40 | 14 bar | 600 | 10.000 | 391 mm | 260 mm | 114,3 mm | 8 kg | 1 |
| 094 | Flansch DN50 | 14 bar | 900 | 15.000 | 444 mm | 270 mm | 114,3 mm | 9,8 kg | 1 |
| 150 | Flansch DN50 | 14 bar | 1.260 | 21.000 | 571 mm | 270 mm | 114,3 mm | 11 kg | 1 |
| 175 | Flansch DN65 | 14 bar | 1.680 | 28.000 | 752 mm | 295 mm | 139,7 mm | 14,2 kg | 1 |
| 200 | Flansch DN80 | 14 bar | 2.400 | 40.000 | 978 mm | 306 mm | 139,7 mm | 21,2 kg | 1 |
| 240 | Flansch DN80 | 14 bar | 3.600 | 60.000 | 1.041 mm | 332 mm | 168,3 mm | 22,9 kg | 1 |
| 450 | Flansch DN100 | 10 bar | 5.040 | 84.000 | 981 mm | 410 mm | 219,1 mm | 55 kg | 3× |

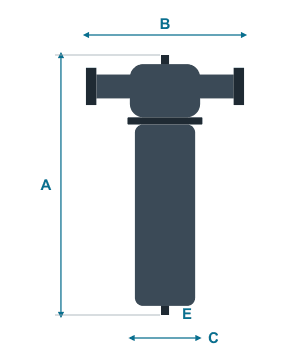

A Höhe, B Länge über Flansche (EN 1092-1), C Gehäusedurchmesser. Maße und Gewichte laut technischem Datenblatt des Herstellers.
Durchfluss bei anderem Druck

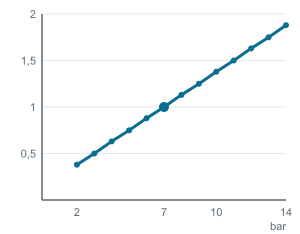

Die Durchflüsse gelten für 7 bar Druck und +20 °C. Bei anderem Druck werden sie mit dem Korrekturfaktor multipliziert: bei 14 bar 1,88, bei 4 bar 0,63.
| Durchfluss der Filter WFIF in l/min nach Druck | ||||
|---|---|---|---|---|
| Baugröße (Anschluss) | 4 bar | 7 bar | 10 bar | 14 bar |
| 010 (Flansch DN15) | 1.575 | 2.500 | 3.450 | 4.700 |
| 018 (Flansch DN20) | 2.363 | 3.750 | 5.175 | 7.050 |
| 030 (Flansch DN25) | 3.308 | 5.250 | 7.245 | 9.870 |
| 047 (Flansch DN32) | 4.410 | 7.000 | 9.660 | 13.160 |
| 070 (Flansch DN40) | 6.300 | 10.000 | 13.800 | 18.800 |
| 094 (Flansch DN50) | 9.450 | 15.000 | 20.700 | 28.200 |
| 150 (Flansch DN50) | 13.230 | 21.000 | 28.980 | 39.480 |
| 175 (Flansch DN65) | 17.640 | 28.000 | 38.640 | 52.640 |
| 200 (Flansch DN80) | 25.200 | 40.000 | 55.200 | 75.200 |
| 240 (Flansch DN80) | 37.800 | 60.000 | 82.800 | 112.800 |
| 450 (Flansch DN100) | 52.920 | 84.000 | 115.920 | – |
Gehäuse und Anschluss
Gehäuse: geschweißter Edelstahl 1.4404, auf Wunsch 1.4301, Dichtungen aus FKM (auf Wunsch EPDM oder Silikon), Flansche nach EN 1092-1/11 PN16, auf Wunsch ANSI B16.5 WN Class 150. Es hält −20 bis +150 °C aus; die tatsächliche Grenze hängt von Dichtung und Element ab.
Der Filter enthält das Element, aber keinen Kondensatableiter.
Zubehör
Manometer MDHI 50-K
Differenzdruckmanometer mit Anschlussrohren, zeigt, wie stark das Element zugesetzt ist.
Kondensatablass
Zu den Filtern WFIF bietet der Hersteller den Schwimmer-Kondensatableiter aus Edelstahl AOK20SS bis 20 bar und +65 °C und für den Filterkopf das Differenzdruckmanometer MDHI 50-K an. Der Kondensatauslass im Boden hat ein Gewinde G 1/2", bei der Baugröße DN100 G 1".
Weitere Baureihen
Weitere Prozessfilter: Filter PF (14 bar, ab DN100 10 bar), Filter HPF (50 bar), Filter WFIT (14 bar).
Ventilek rät
Flansche nach Norm. Standardmäßig sind die Flansche nach EN 1092-1/11 PN16. Für ein Leitungsnetz nach ANSI gibt es auf Wunsch Flansche ANSI B16.5 WN Class 150 — dadurch ändert sich die Länge über Flansche B.
- Bis zu welchem Druck arbeiten die Filter WFIF?
- Bis 14 bar, die Baugröße DN100 bis 10 bar. Das Gehäuse hält −20 bis +150 °C aus, die Elemente haben eine eigene Temperaturgrenze.
- Welche Flansche hat der Filter?
- Standardmäßig EN 1092-1/11 PN16, auf Wunsch ANSI B16.5 WN Class 150.
- Wie wähle ich die Baugröße?
- Nach dem Durchfluss bei Ihrem Druck. Die Durchflüsse gelten für 7 bar; bei anderem Druck multiplizieren Sie sie mit dem Korrekturfaktor, bei 14 bar beträgt er 1,88.
- Ist ein Kondensatableiter im Filter enthalten?
- Nein, Sie wählen ihn separat. Es eignet sich der Schwimmer-Kondensatableiter AOK20SS bis 20 bar.
- Wie oft wechsle ich die Elemente?
- Mindestens einmal in 12 Monaten. Prüfen Sie einmal jährlich auch das Gehäuse auf sichtbare Schäden.
