Druckminderer für Kompressoren direkt am Behälter

Druckminderer am Behälter

Ein Kompressor füllt seinen Behälter bis zum Abschaltdruck — acht, zehn, manchmal elf bar. Nur ist das meiste Druckluftwerkzeug für etwa sechs gebaut. Dieser Druckminderer wird direkt in den Abgang am Behälter geschraubt und macht aus einem liegenden Kompressor einen Verteiler: er senkt den Druck auf das, was das Werkzeug verträgt, zeigt ihn am Manometer und bietet zwei Schnellkupplungen, sodass zwei Schläuche gleichzeitig angeschlossen bleiben. Keine Verrohrung, keine Konsole an der Wand.

Ist das der Druckminderer, den Sie suchen?

Von Druckminderern gibt es mehrere Arten, und sie unterscheiden sich vor allem darin, wohin sie montiert werden. Dieser wird in das Gewinde am Behälter geschraubt — er hat alles an einem Körper und die Schläuche kommen direkt daran. Er passt dorthin, wo der Kompressor in der Werkstatt steht und die Schläuche von der Maschine direkt zum Werkzeug laufen.

Bauen Sie dagegen eine Verrohrung durch die Werkstatt, wollen einen Druckminderer an die Wand, eine Wartungseinheit mit Filter und Abscheider oder eine genaue Regelung für Messtechnik, dann gehören Sie zu den Präzisions-Druckminderern — dort stehen über hundert Stück und Sie wählen deutlich besser als hier.

Warum gleich am Behälter geregelt wird

Einer Lackierpistole die vollen zehn bar zu geben ist ein sicherer Weg, die Arbeit zu verderben und dem Werkzeug das Leben zu verkürzen. Werkzeug hat seinen eigenen Betriebsdruck, und der liegt meist deutlich unter dem, worauf der Kompressor füllt. Der Druckminderer gleicht das aus — und weil er gleich am Behälter sitzt, gilt es für alles, was Sie der Maschine entnehmen.

Das zweite ist der Verbrauch. Luft, die nur deshalb zusätzlich durch das Werkzeug geht, weil sie unter höherem Druck steht, bringt keinen Nutzen — erzeugen musste der Kompressor sie trotzdem. Den Druck auf das einzustellen, was das Werkzeug wirklich braucht, ist die billigste Einsparung, die es bei Druckluft gibt.

Und das dritte: zwei Schnellkupplungen. Einen Schlauch lassen Sie an der Ausblaspistole, den anderen am Schlagschrauber, und müssen nie umstecken. Aus einem gewöhnlichen liegenden Kompressor wird ein Arbeitsplatz für zwei.

Wie er aussieht

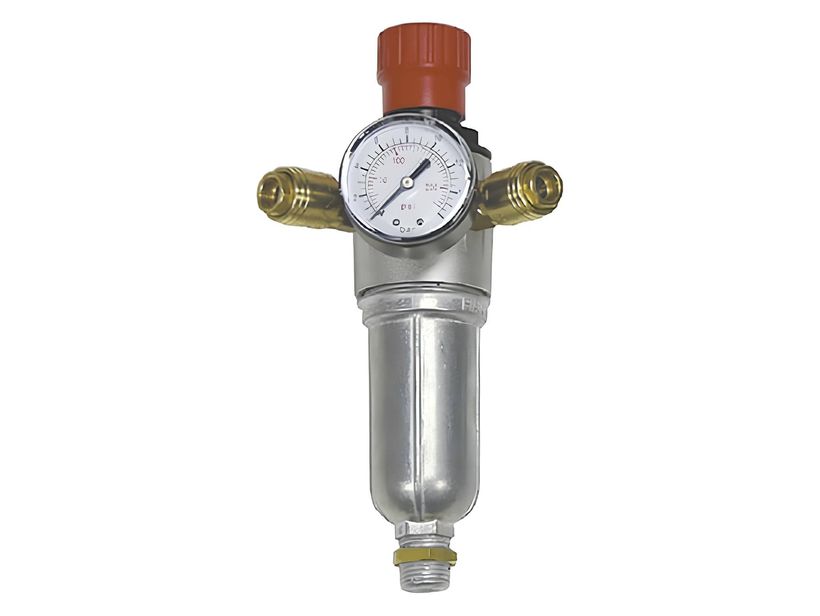

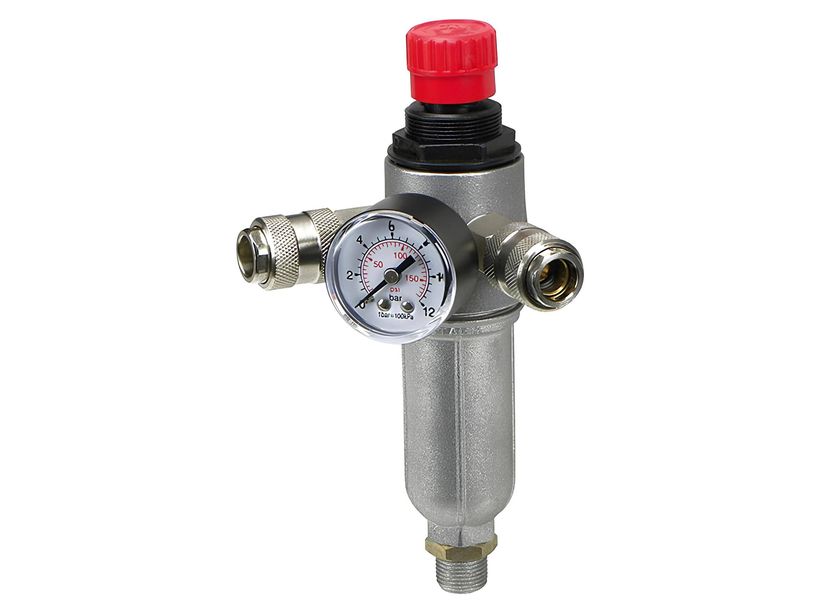

Das rote Rad oben stellt den Druck ein, das Manometer zeigt ihn, und an den Seiten sitzen zwei Schnellkupplungen. Unten ist das Gewinde, mit dem der Druckminderer in den Behälter geschraubt wird.

Es entscheidet eine einzige Sache — das Gewinde

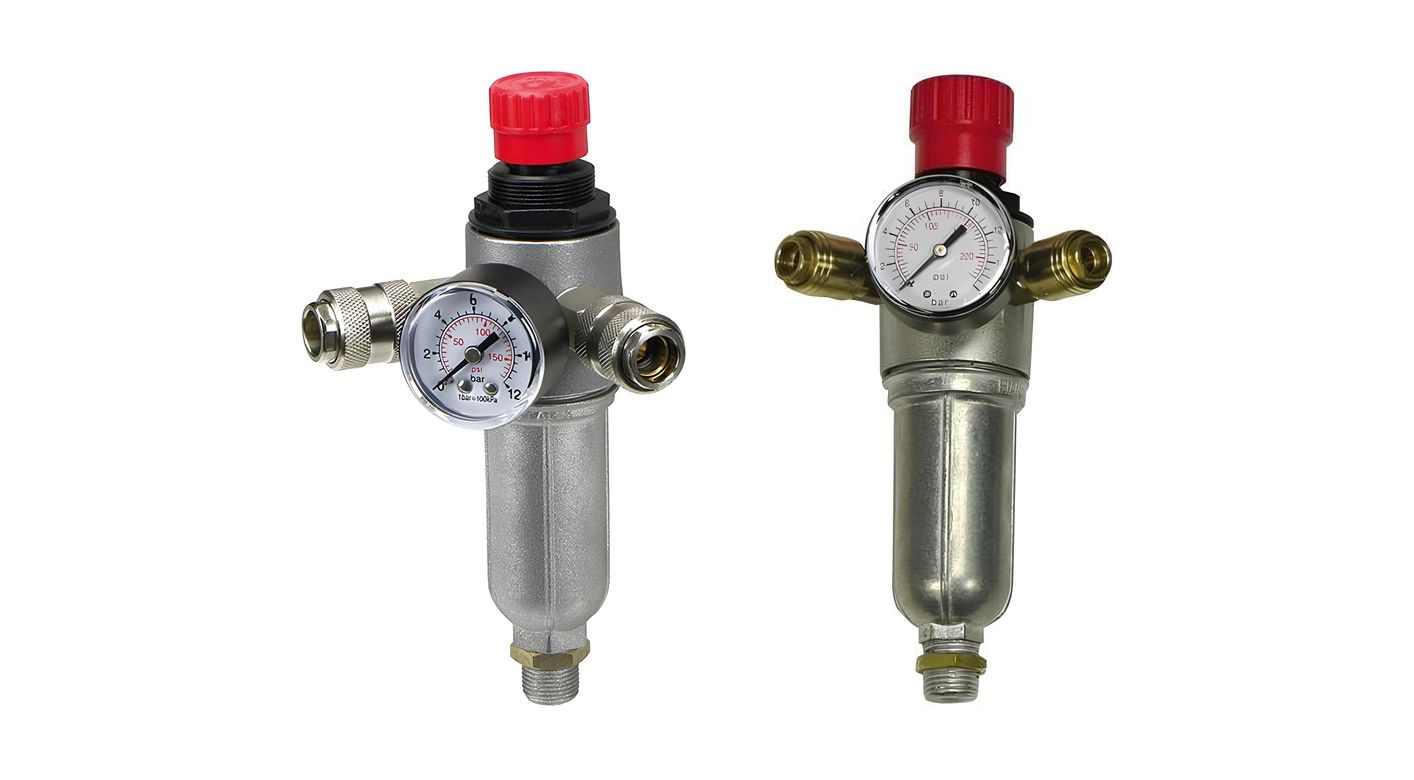

Die beiden Stücke sind sonst gleich. Es entscheidet, welches Gewinde der Abgang an Ihrem Behälter hat.

Übersicht

Beide Druckminderer haben einen maximalen Eingangsdruck von 18 bar und sind für Druckluft bestimmt, deshalb steht das nicht in jeder Zeile. Ein Druckminderer gibt nie mehr ab, als er am Eingang bekommt — achtzehn bar sind die Grenze der Konstruktion, nicht das, was aus dem Kompressor kommt.

#showmore#

Montage und Einstellung

So wird er gesetzt

Der Druckminderer wird in den Abgang am Behälter geschraubt, das Gewinde mit PTFE-Band oder Hanf gedichtet. Der Behälter muss bei der Montage drucklos sein — lassen Sie ihn über das Ablassventil leer und lösen Sie erst dann. Ziehen Sie am Körper an, nicht am Manometer und nicht an den Schnellkupplungen.

So wird der Druck eingestellt

Das rote Rad oben wird herausgezogen, durch Drehen auf den Druck eingestellt und durch Hineindrücken arretiert, damit es sich nicht von selbst verstellt. Stellen Sie immer bei laufender Maschine und mit angeschlossenem Werkzeug ein: der Druck ohne Entnahme und der Druck unter Arbeit sind verschieden, und es zählt der zweite. Haben Sie überdreht, gehen Sie ein Stück zurück — Druckminderer werden immer nach oben eingestellt.

Worauf zu achten ist

Der Druckminderer selbst braucht keine Wartung, aber die Luft, die durch ihn geht, führt Wasser und Öl aus dem Behälter mit. Tropft es aus den Schnellkupplungen, hilft kein neuer Druckminderer — die Lösung ist, das Kondensat regelmäßig abzulassen und gegebenenfalls hinter dem Kompressor zu filtern.

Was dazugehört

Der Druckminderer ist eines der Teile, die am Behälter montiert werden. Hier ist der Rest.

• Präzisions-Druckminderer — Druckminderer für Verrohrung und Wartungseinheiten, über hundert Stück
• Druckluftaufbereitung — Filterung und Trocknung, wenn Wasser aus dem Schlauch kommt
• Ablassventile — Kondensat vom Boden des Behälters ablassen
• Rückschlagventile — ein weiteres Teil zwischen Kompressor und Behälter
• Druckluftbehälter — in ihren Abgang wird der Druckminderer geschraubt

Ventilek sagt

Zehn bar in die Lackierpistole sind ein Rezept für verdorbene Arbeit.

Freunde, das meiste Druckluftwerkzeug ist für etwa sechs bar gebaut. Geben Sie ihm, was gerade im Behälter steht, verderben Sie nicht nur den Auftrag oder überdrehen die Schraube — das Werkzeug zahlt dafür. Das Gute an diesen Druckminderern ist, dass sie aus einem gewöhnlichen liegenden Kompressor einen ordentlichen Verteiler machen: einen Schlauch an die Ausblaspistole, den anderen an den Schlagschrauber, fertig. Messen Sie vor dem Kauf nur ehrlich das Loch im Behälter nach, damit Sie wissen, ob Sie Dreiachtel oder Halbzoll bestellen. Das ist das Einzige, worin sich die beiden unterscheiden.

• Ablassventil für den Druckluftbehälter
• Druckminderer für Druckluft und Druckübersetzer

Häufige Fragen zu Druckminderern

Woran erkenne ich, ob ich 3/8" oder 1/2" brauche?

Am Abgang des Behälters. Schrauben Sie heraus, was jetzt darin sitzt, und messen Sie den Außendurchmesser des Gewindes. Einen anderen Unterschied zwischen RTV-38 und RTV-12 gibt es nicht — gleiche Schnellkupplungen, gleiches Manometer, gleicher maximaler Eingangsdruck.

Auf welchen Druck soll ich das Werkzeug einstellen?

Auf das, was der Werkzeughersteller angibt — bei gewöhnlichem Druckluftwerkzeug sind das meist etwa sechs bar. Stellen Sie bei laufender Maschine und mit angeschlossenem Werkzeug ein: der Druck ohne Entnahme und der unter Arbeit unterscheiden sich, und es zählt der unter Arbeit.

Kann ich zwei Schläuche gleichzeitig anschließen?

Ja, dafür hat der Druckminderer zwei Schnellkupplungen. Beide kommen vom selben geregelten Ausgang und führen deshalb denselben Druck — unterschiedlich einstellen lassen sie sich nicht. Für zwei verschiedene Drücke brauchen Sie zwei Druckminderer.

Lässt er sich auch an einem anderen Kompressor als ABAC verwenden?

Ja. Es entscheidet das Gewinde am Behälter, nicht die Marke der Maschine — G 3/8" und G 1/2" sind Standardgewinde. Messen Sie den Abgang und wählen Sie danach.

Aus den Schnellkupplungen tropft Wasser. Ist der Druckminderer defekt?

Eher nicht. Der Druckminderer gibt nur die Luft weiter, die aus dem Behälter zu ihm kommt — und im Behälter schlägt sich Kondensat nieder. Die Lösung ist, den Behälter regelmäßig über ein Ablassventil zu entleeren oder hinter dem Kompressor zu filtern.

Ist das dasselbe wie ein Druckminderer für die Verrohrung?

Nein. Dieser wird direkt in den Behälter geschraubt und hat alles an einem Körper. Druckminderer für Rohrleitungen, Wartungseinheiten mit Filter und Abscheider sowie Präzisionsausführungen stehen in einer eigenen Kategorie, auf die wir oben verweisen.

Die Angaben entsprechen den Parametern bei den Produkten in unserem Katalog. Der maximale Eingangsdruck ist die Grenze des Druckminderers, nicht der Druck, den der Kompressor liefert.
