Schraubenkompressoren ABAC SPINN MAXI 5,5 - 15 kW
Sieben Modelle, zwei AusführungenDie Baureihe SPINN Maxi beginnt dort, wo ein Werkstattkompressor nicht mehr reicht. Sieben Maschinen von 696 bis 1 680 Litern pro Minute decken Betriebe ab, in denen die ganze Schicht Luft entnommen wird und ein Ausfall die Arbeit stoppt.

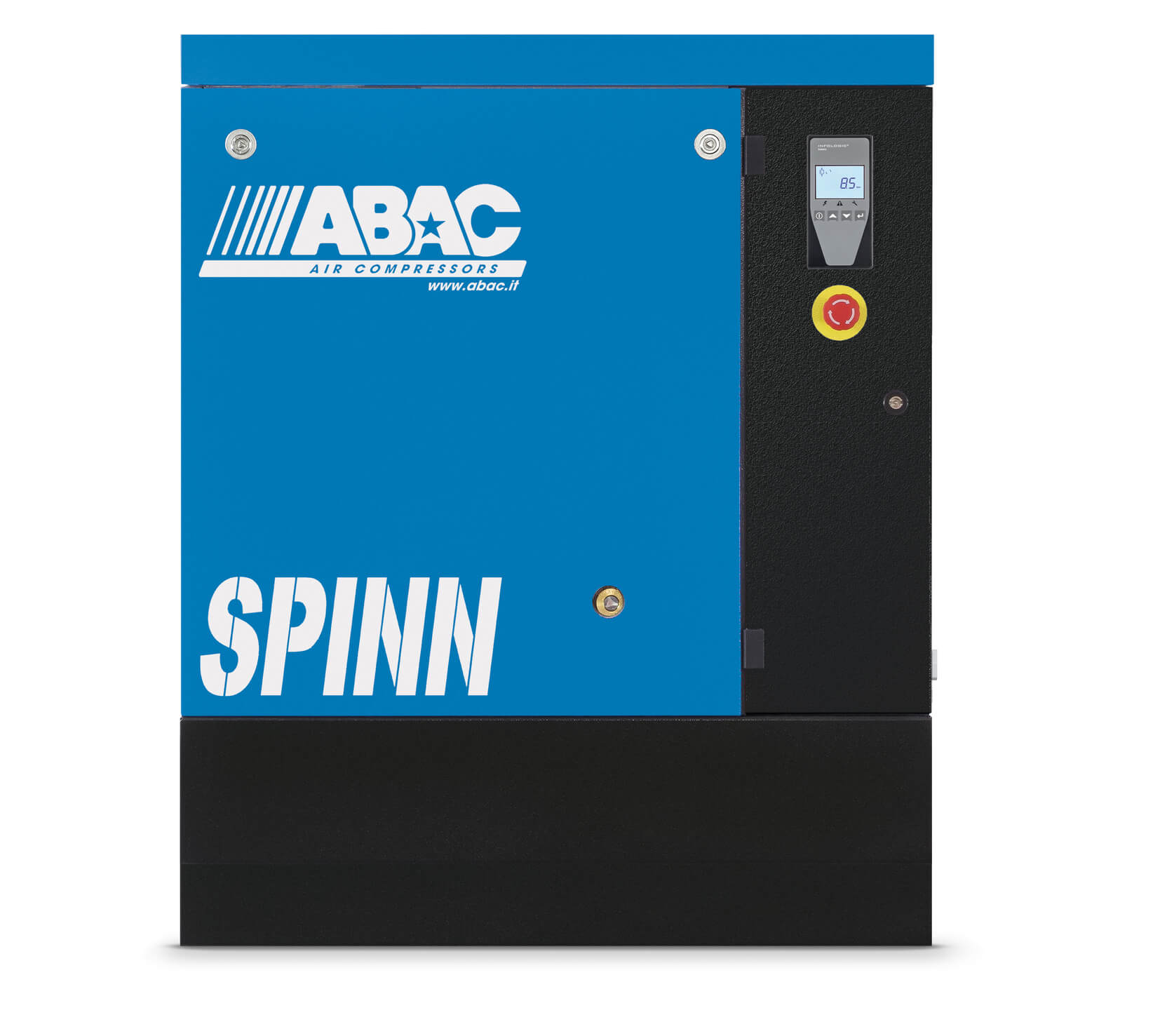

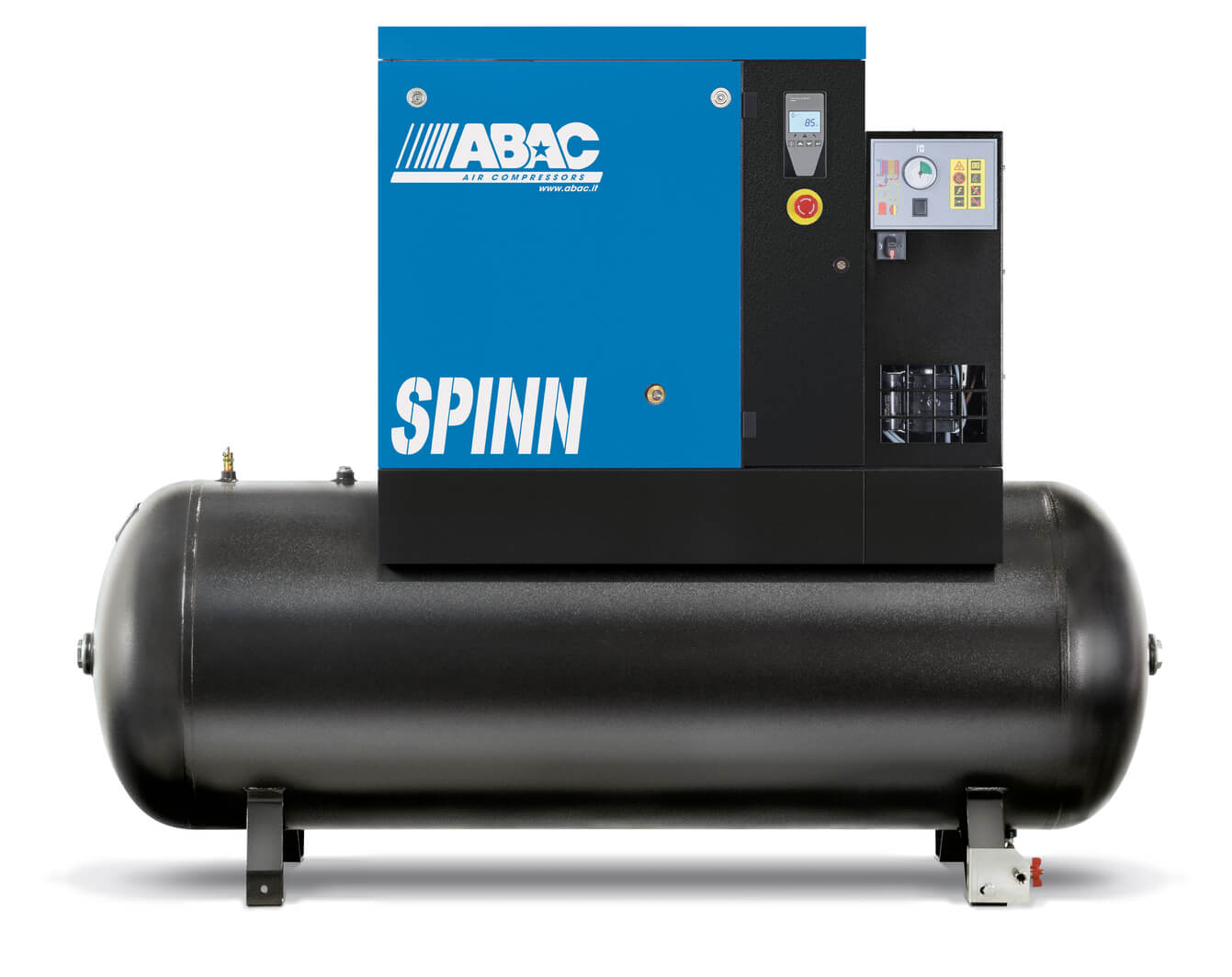

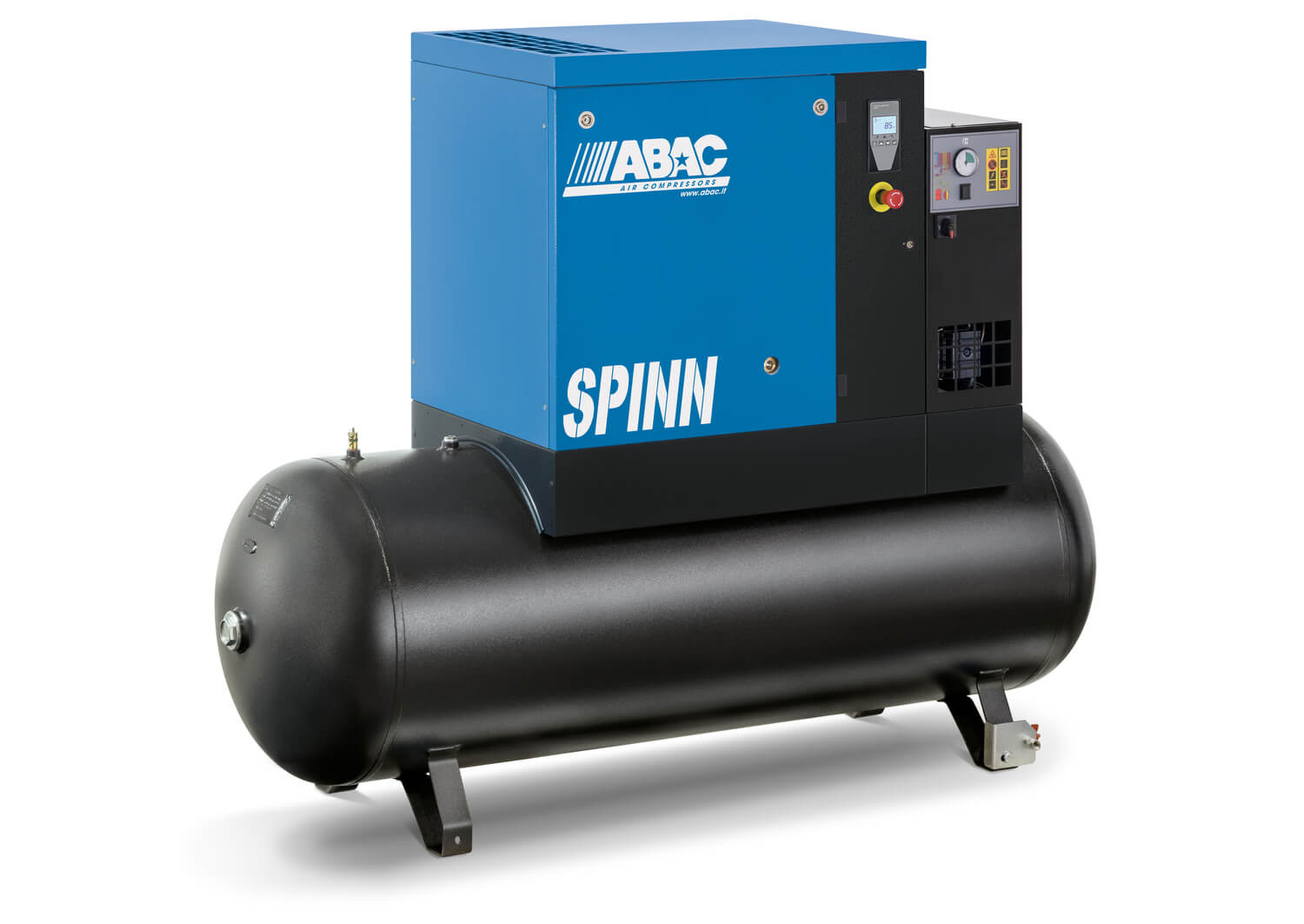

Die Baureihe teilt sich in zwei Hälften. Einzelaggregate sind nur die Luftquelle für ein Netz, in dem der Kessel schon steht — und alle drei passen in dieselbe Haube 850 × 720 mm. Anlagen mit dem Kürzel DX haben Kompressor, Kessel und Kältetrockner in einem Rahmen.
Was SPINN Maxi ausmacht
Block C55 neuester Generation
Ein Schraubenblock mit hohem Verdichtungswirkungsgrad. Er ist der Hauptgrund, warum eine Schraubenmaschine für dieselbe Luftmenge weniger Strom braucht als eine Kolbenmaschine.
Keilriemenantrieb
Der Motor treibt den Block über Keilriemen an. So deckt der Hersteller drei Leistungen mit einer Haube ab; die Riemen müssen allerdings nachgespannt und irgendwann gewechselt werden — beim Direktantrieb gibt es dieses Teil nicht.
Einheit Infologic2
Die elektronische Steuerung mit Display gehört bei allen sieben Modellen zum Standard. Sie überwacht Betriebsstunden, Wartungsintervalle und Störungen.
Kältetrockner bei den DX-Versionen
Ein Trockner mit dem umweltfreundlichen Kältemittel R513A entzieht das Wasser direkt am Ausgang. So gelangt keine Feuchtigkeit ins Netz, die Werkzeug und Lack ruiniert.
Kondensat ohne tägliche Handgriffe
Die zentrale automatische Kondensatableitung der DX-Anlagen macht das tägliche manuelle Ablassen überflüssig.
Was drin steckt

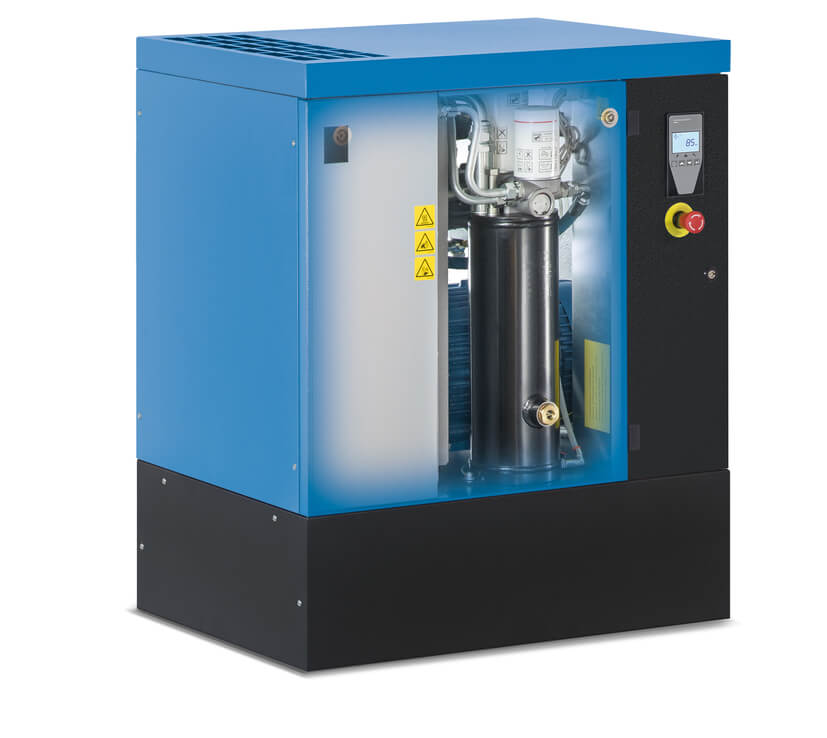

Unter der Haube sitzt der Schraubenblock C55, vom Motor über Keilriemen angetrieben. Daneben Kühler, Ölkreislauf und Abscheider; bei den DX-Versionen zusätzlich ein Kältetrockner und eine zentrale Kondensatableitung.
Die Haube ist schallgedämmt und die Paneele lassen sich abnehmen, sodass man an alles herankommt, ohne die Maschine zu zerlegen. Das Ölschauglas sitzt außen — den Ölstand prüfen Sie, ohne etwas zu öffnen.
So sieht die Baureihe aus
Welches Modell wählen
| Technische Daten der Baureihe ABAC SPINN Maxi | ||||||
|---|---|---|---|---|---|---|
| Modell | Liefermenge | Motorleistung | Kessel | Trockner | Lautstärke | Gewicht |
| SPN-7,5/10X | 996 l/min | 7,5 kW | — | — | 65 dB(A) | 170 kg |
| SPN-11/10 | 1 416 l/min | 11 kW | — | — | 69 dB(A) | 185 kg |
| SPN-15/10 | 1 680 l/min | 15 kW | — | — | 71 dB(A) | 200 kg |
| SPN-5,5/10DX-270 | 696 l/min | 5,5 kW | 270 l | ja | 64 dB(A) | 242 kg |
| SPN-7,5/10DX-500 | 996 l/min | 7,5 kW | 500 l | ja | 65 dB(A) | 270 kg |
| SPN-11/10DX-500 | 1 416 l/min | 11 kW | 500 l | ja | 69 dB(A) | 285 kg |
| SPN-15/10DX-500 | 1 680 l/min | 15 kW | 500 l | ja | 71 dB(A) | 300 kg |
Liefermenge FAD gemessen nach ISO 1217, Anhang C. Lautstärke gemessen nach ISO 2151:2004 unter Anwendung von ISO 9614/2. Der Betriebsdruck beträgt bei allen Modellen 10 bar, Stromversorgung 400/50 V/Hz, dreiphasig.
Wo die Baureihe eingesetzt wird
Metallbau-Werkstätten
Mehrere Arbeitsplätze an einem Netz, Entnahme über die ganze Schicht.
Lackierereien
Trockene Luft aus den DX-Versionen ohne weitere Technik im Netz.
Kfz-Werkstätten
Schlagschrauber, Hebebühnen und Reifenservice gleichzeitig, ohne Druckabfall.
Industrielle Fertigung
Druckluft als Teil der Technologie, wo ein Ausfall die Linie stoppt.
Garantie
Die Grundgarantie beträgt zwei Jahre. ABAC bietet eine Verlängerung auf fünf Jahre gegen einen Aufpreis von 5 % des Maschinenpreises — diesen Aufpreis bekommen Sie bei uns als Geschenk zum Produkt. Bei den DX-Versionen mit Druckbehälter gelten zusätzlich zehn Jahre gegen Durchrostung des Behälters.
Ventilek rät
Fragen Sie nicht nach Kilowatt. Fragen Sie nach Litern pro Minute. Kilowatt sind Verbrauch, nicht Leistung. Rechnen Sie zusammen, was gleichzeitig läuft, und wählen Sie die Maschine erst danach nach Litern pro Minute. Dann kaufen Sie keine 15 kW, wo 7,5 gereicht hätten.
Häufige Fragen
- Was ist der Unterschied zwischen Einzelaggregat und DX-Version?
- Ein Einzelaggregat ist nur die Luftquelle — Kessel und Trockner müssen im Netz vorhanden sein. Die Version mit DX hat Kompressor, Kessel und Kältetrockner in einem Rahmen, es muss also nichts zusammengestellt werden.
- Warum haben alle drei Einzelaggregate dieselben Maße?
- Sie teilen dieselbe Haube 850 × 720 × 980 mm. Sie unterscheiden sich im Motor und im Riemenverhältnis, nicht in der Größe. Wer später Leistung nachlegt, muss den Platz im Maschinenraum nicht ändern.
- Hat SPINN Maxi einen Frequenzumrichter?
- Nein. Die Maschinen laufen mit fester Drehzahl. Wenn der Verbrauch im Tagesverlauf stark schwankt, sparen die drehzahlgeregelten Baureihen mehr — bei uns ABAC SPINN SPV oder ABAC CROSS.
- Wie ist das mit der Garantie?
- Die Grundgarantie beträgt zwei Jahre. ABAC bietet eine Verlängerung auf fünf Jahre gegen einen Aufpreis von 5 % des Maschinenpreises — diesen Aufpreis bekommen Sie bei uns als Geschenk zum Produkt. Die Verlängerung trägt beim Hersteller den Code ABA-5R. Bei den DX-Versionen gelten zusätzlich zehn Jahre gegen Durchrostung des Druckbehälters; Einzelaggregate haben keinen Behälter, für sie gilt das also nicht.
- Was bedeutet Keilriemenantrieb in der Praxis?
- Der Motor treibt den Schraubenblock über Keilriemen an, nicht direkt. So macht der Hersteller aus einer Haube drei Leistungen. Die Riemen sind allerdings ein Teil, das nachgespannt und irgendwann gewechselt wird — planen Sie das im Wartungsplan ein.
- Wie laut ist das?
- Von 64 dB(A) bei der kleinsten Anlage bis 71 dB(A) bei der 15 kW. Sieben Dezibel sind ein spürbarer Unterschied. Die Werte sind nach ISO 2151:2004 in 4 m Abstand gemessen.
