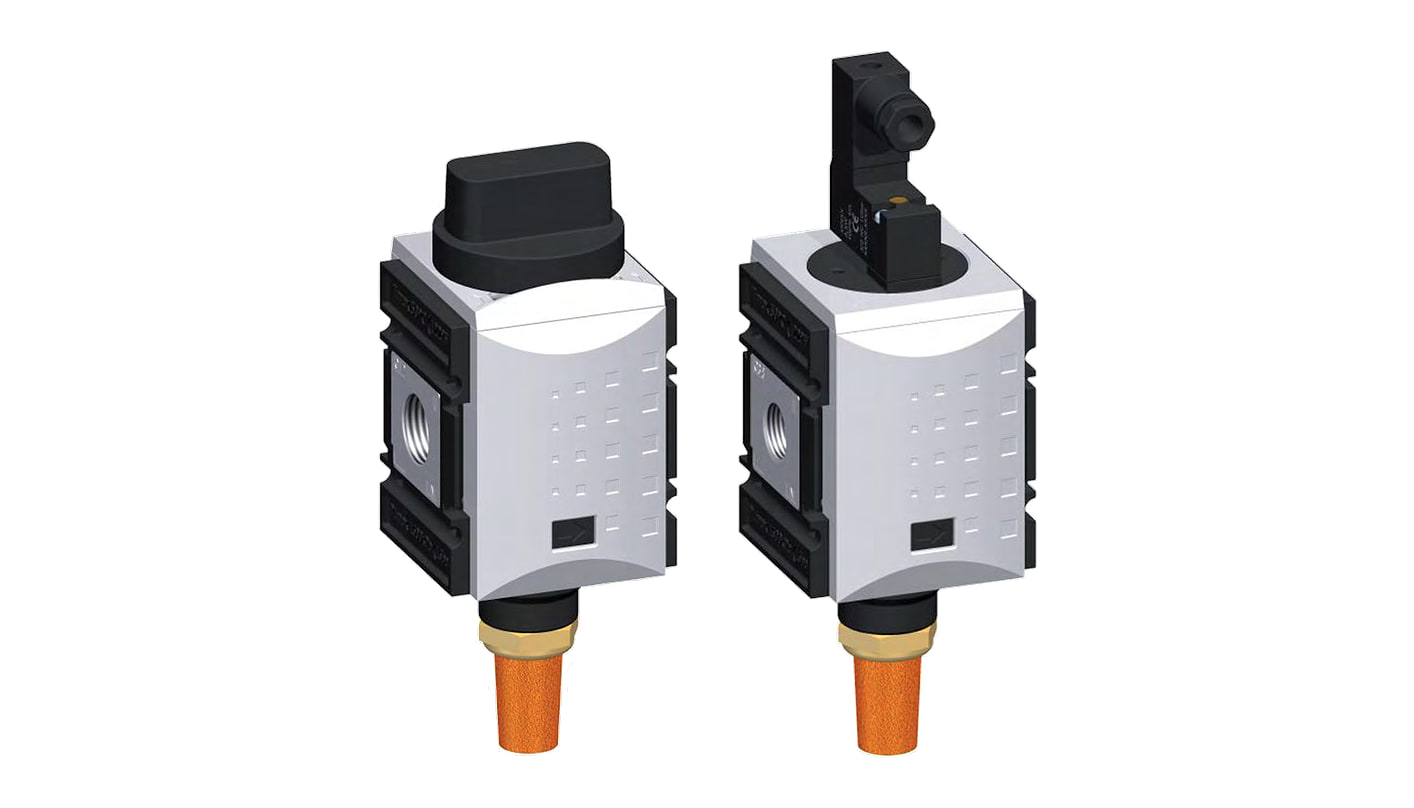

Absperr- und Schaltventile FUTURA für ATEX-Bereiche bis 16 bar
Absperr- und Schaltventile FUTURA sperren die Luftzufuhr zu einer Maschine oder einem Leitungsabschnitt und entlüften den Ausgang dahinter. So können Sie an Maschine oder Schlauch drucklos arbeiten, ohne den Kompressor abzuschalten.
Der Kugelhahn wird von Hand betätigt und mit einem Vorhängeschloss abgeschlossen. Das 3/2-Wege-Ventil schaltet elektrisch oder mit Druckluft. Beide gibt es in vier Baugrößen mit Gewinde G 1/4" bis 1".
Welches Ventil wählen
Kugelhahn mit Entlüftung
Sie drehen den Knopf um 90°, und die Zufuhr ist gesperrt, der Ausgang entlüftet. In geschlossener Stellung schließen Sie ihn mit einem Vorhängeschloss ab.
Elektrisch betätigtes 3/2-Wege-Ventil
In Ruhestellung geschlossen: Ohne Strom sperrt es die Zufuhr und entlüftet den Ausgang. Spule 24 V DC, 115 V AC oder 230 V AC.
Druckluftbetätigtes 3/2-Wege-Ventil
Dasselbe Ventil ohne Spule. Es schaltet mit Druckluft, die an den Steueranschluss G 1/8" gelegt wird.
Abschließen bei der Wartung
An den Kugelhahn hängen Sie bis zu drei Vorhängeschlösser. Jeder, der an der Maschine arbeitet, kann mit seinem eigenen abschließen.
Kugelhähne mit Entlüftung
| Kugelhähne FUTURA | |||||
|---|---|---|---|---|---|
| Baugröße | Gewinde | Durchfluss (l/min) | Entlüftung | Höhe × Breite (mm) | Bestellnummer |
| 0 | G 1/4" | 2.300 | G 1/4" | 76 × 43 | K014-F |
| 1 | G 1/4" | 1.900 | G 1/4" | 88 × 52 | K14-F |
| 1 | G 3/8" | 1.900 | G 1/4" | 88 × 52 | K38-F |
| 2 | G 3/8" | 11.000 | G 1/2" | 127 × 63 | K382-F |
| 2 | G 1/2" | 11.000 | G 1/2" | 127 × 63 | K12-F |
| 4 | G 3/4" | 25.000 | G 3/4" | 145 × 85 | K34-F |
| 4 | G 1" | 25.000 | G 3/4" | 145 × 85 | K10-F |
Eingangsdruck 0–16 bar, Baugröße 0 0–12 bar. Der Schalldämpfer an der Entlüftung ist im Lieferumfang, die Höhe ist ohne ihn angegeben. Baugröße 0 ist für explosionsgefährdete Bereiche nicht vorgesehen.
3/2-Wege-Ventile
| 3/2-Wege-Ventile FUTURA nach Betätigung und Gewinde | ||||||
|---|---|---|---|---|---|---|
| Baugröße | Gewinde | 24 V DC | 230 V AC | 115 V AC | Druckluftbetätigt | Durchfluss (l/min) |
| 0 | G 1/4" | MCL014-F24VDC | MCL014-F230VAC | MCL014-F115VAC | PCL014-F | 2.000 |
| 1 | G 1/4" | MCL14-F24VDC | MCL14-F230VAC | MCL14-F115VAC | PCL14-F | 2.000 |
| 1 | G 3/8" | MCL38-F24VDC | MCL38-F230VAC | MCL38-F115VAC | PCL38-F | 2.000 |
| 2 | G 3/8" | MCL382-F24VDC | MCL382-F230VAC | MCL382-F115VAC | PCL382-F | 4.300 |
| 2 | G 1/2" | MCL12-F24VDC | MCL12-F230VAC | MCL12-F115VAC | PCL12-F | 4.300 |
| 4 | G 3/4" | MCL34-F24VDC | MCL34-F230VAC | MCL34-F115VAC | PCL34-F | 12.500 |
| 4 | G 1" | MCL10-F24VDC | MCL10-F230VAC | MCL10-F115VAC | PCL10-F | 12.500 |
Elektrisch betätigte Ventile arbeiten mit einem Eingangsdruck von 2–10 bar, druckluftbetätigte mit 2–16 bar, Baugröße 0 höchstens 12 bar. Leistungsaufnahme der Spule 2,5 W bei Gleichspannung und 3 VA bei Wechselspannung, Schutzart IP 65.
#showmore#

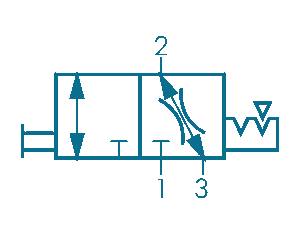

So arbeitet der Kugelhahn
Der Kugelhahn ist ein 3/2-Wege-Absperrventil. Drehen Sie den Knopf um 90° im Uhrzeigersinn, sperrt er die Zufuhr und entlüftet den Ausgang dahinter über einen Schalldämpfer. Ohne Schalldämpfer ist die Entlüftung sehr laut.
In geschlossener Stellung ziehen Sie die Verriegelungsplatte heraus und hängen ein Vorhängeschloss daran, höchstens drei. Dazu passt das Schloss VHS20.
Nach dem Sperren der Zufuhr kann in der Leitung hinter dem Regler noch Druck bleiben. Das Ventil mit Entlüftung lässt ihn ab, sodass Sie an Maschine oder Schlauch drucklos arbeiten können.

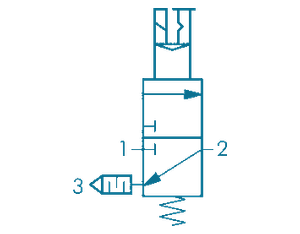

So arbeitet das 3/2-Wege-Ventil
In Ruhestellung ist das Ventil geschlossen: Die Zufuhr 1 ist gesperrt und der Ausgang 2 nach 3 entlüftet. Schalten Sie die Spule ein oder legen Sie Luft an den Steueranschluss, verbindet das Ventil Zufuhr und Ausgang. Nach dem Ausschalten kehrt es per Feder zurück.
Das elektrisch betätigte Ventil wird von einem kleinen Vorsteuerventil mit Spule geschaltet. Es ist für alle Baugrößen gleich und wird auch einzeln geliefert: MCL-F24VDC, MCL-F230VAC und MCL-F115VAC. Beim Tausch schrauben Sie es mit Dichtung an.
Explosionsgefährdete Bereiche
Kugelhähne der Baugrößen 1, 2 und 4 sind mechanische Geräte ohne eigene Zündquelle. Nach der Erklärung zur Richtlinie 2014/34/EU können Sie sie in den Zonen 1 und 2 (Gasgruppen IIA, IIB, IIC) sowie 21 und 22 (Staubgruppen IIIA, IIIB) einsetzen, Temperaturklasse T4, unter den Bedingungen, die bei der gesamten Baureihe FUTURA beschrieben sind. In der Erklärung ist auch das druckluftbetätigte 3/2-Wege-Ventil der Baugrößen 1, 2 und 4 aufgeführt.
Elektrisch betätigte Ventile sind für explosionsgefährdete Bereiche nicht vorgesehen. Ihr Vorsteuerventil mit Spule müsste eine eigene Ausführung für explosionsfähige Atmosphäre haben. Wählen Sie für die Zonen deshalb das druckluftbetätigte Ventil. Auch kein Ventil der Baugröße 0 ist dafür vorgesehen.
Montage
Montieren Sie die Ventile in Richtung des Pfeils am Gehäuse. An der Wand befestigen Sie sie mit einem Befestigungswinkel, an anderen Elementen gleicher Baugröße mit einem Verbindungssatz unabhängig vom Gewinde.
Der Kugelhahn gehört an den Anfang der Einheit, vor das Befüllventil und den Filter. Mit Öler ersetzen Sie die Schalldämpfer an der Entlüftung durch Filterschalldämpfer, Ölnebel schadet der Gesundheit.
Befestigung nach Baugröße
Befestigungswinkel und Verbindungssätze sind nicht im Lieferumfang, Sie wählen sie nach der Baugröße des Ventils.
Zubehör
- Ersatz-Vorsteuerventil mit Spule für alle Baugrößen: MCL-F24VDC, MCL-F230VAC, MCL-F115VAC.
- Vorhängeschloss VHS20. Die Schlösser VHS20-GSA und VHS20-GSB mit derselben Bestellnummer öffnen Sie mit einem Schlüssel.
Ventilek rät
Sperren reicht nicht, der Ausgang muss entlüftet werden. Der Kugelhahn FUTURA erledigt beides mit einer Drehung. Schließen Sie ihn dann ab, kann niemand die Luft freigeben, bis Sie die Arbeit beendet haben.
- Was ist der Unterschied zwischen Kugelhahn und 3/2-Wege-Ventil?
- Den Kugelhahn betätigen Sie von Hand, und er lässt sich abschließen. Das 3/2-Wege-Ventil schaltet elektrisch oder mit Druckluft, etwa über die Maschinensteuerung. Beide entlüften nach dem Schließen den Ausgang.
- Ist das 3/2-Wege-Ventil in Ruhestellung offen oder geschlossen?
- Geschlossen. Ohne Strom oder ohne Steuerluft sperrt es die Zufuhr und entlüftet den Ausgang.
- Welchen Druck braucht das elektrisch betätigte Ventil?
- Am Eingang 2 bis 10 bar. Das druckluftbetätigte Ventil arbeitet von 2 bis 16 bar.
- Wie viele Schlösser lassen sich an den Kugelhahn hängen?
- Bis zu drei. Dazu passt das Vorhängeschloss VHS20.
- Ist der Schalldämpfer im Lieferumfang?
- Ja, beim Kugelhahn und beim 3/2-Wege-Ventil sitzt er im Entlüftungsgewinde. Hinter einem Öler ersetzen Sie ihn durch einen Filterschalldämpfer.
- Eignen sie sich für explosionsgefährdete Bereiche?
- Kugelhähne und druckluftbetätigte Ventile der Baugrößen 1, 2 und 4 ja, nach der Erklärung zur Richtlinie 2014/34/EU. Elektrisch betätigte Ventile und Baugröße 0 nicht.
Kugelhähne: Eingangsdruck 0–16 bar (Baugröße 0: 0–12 bar). 3/2-Wege-Ventile: elektrisch 2–10 bar, mit Druckluft 2–16 bar. Betriebstemperatur −10 bis +50 °C, geölte und ungeölte Druckluft sowie neutrale Gase, Spulen IP 65.
