Aktivkohlefilter CHP1A-010 – 100 bar, G 3/4", 3.250 l/min Öl unter 0,005 mg/m³ · Klasse 1-x-1 · 100 bar
Artikelnummer: CHP1A-010
Verwandte Produkte
Produktdetailbeschreibung
Der Hochdruck-Aktivkohlefilter CHP1A-010 entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt liegt unter 0,005 mg/m³. Er hat ein Gewinde G 3/4", einen Durchfluss von 3.250 l/min bei 7 bar und einen Betriebsdruck bis 100 bar.
Er gehört zur Baureihe der Hochdruckfilter CHP1 und dort zu den Aktivkohlefiltern CHP1A: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 3/4" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 3.250 l/min (195 Nm³/h) |
| Betriebsdruck | 100 bar |
| Betriebstemperatur | +1,5 bis +45 °C |
| Klasse ISO 8573-1 | 1-x-1 |
| Restölgehalt | < 0,005 mg/m³ |
| Elementwechsel | alle 6 Monate |
| Filterelement | CHPA-010V |
| Material des Elements | Aktivkohle |
| Gehäuse | Kohlenstoffstahl, chemisch vernickelt |
| Höhe A | 254 mm |
| Breite des Kopfes B | 118 mm |
| Größte Breite C | 129 mm |
| Von der Oberkante D | 36 mm |
| Gewicht | 16,1 kg |
| Kondensatableiter | nicht enthalten, separat wählbar |
| Kondensatauslass | Öffnung G 1/4" im Boden |
Gehäuse und Abmessungen
Das Gehäuse ist aus Kohlenstoffstahl ANSI A-105 mit chemischer Vernickelung, Armaturen und Schrauben sind aus Edelstahl 1.4404, die Dichtungen aus FKM mit Stützring aus PTFE. Die Luft wird über Rohrinnengewinde im Filterkopf angeschlossen, das Kondensat fließt über eine Öffnung G 1/4" im Boden ab.
Laut Hersteller: Höhe A 254 mm, Breite des Kopfes B 118 mm, größte Breite C 129 mm und Abstand von der Oberkante D 36 mm. Gewicht 16,1 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei höherem Druck wird er mit dem Korrekturfaktor multipliziert, ab 100 bar beträgt er 12:
| Druck (bar) | 7 | 25 | 40 | 64 | 100 |
|---|---|---|---|---|---|
| Durchfluss (l/min) | 3.250 | 9.750 | 16.250 | 26.000 | 39.000 |
Element und Zubehör
| Zu diesem Filter: | |
|---|---|

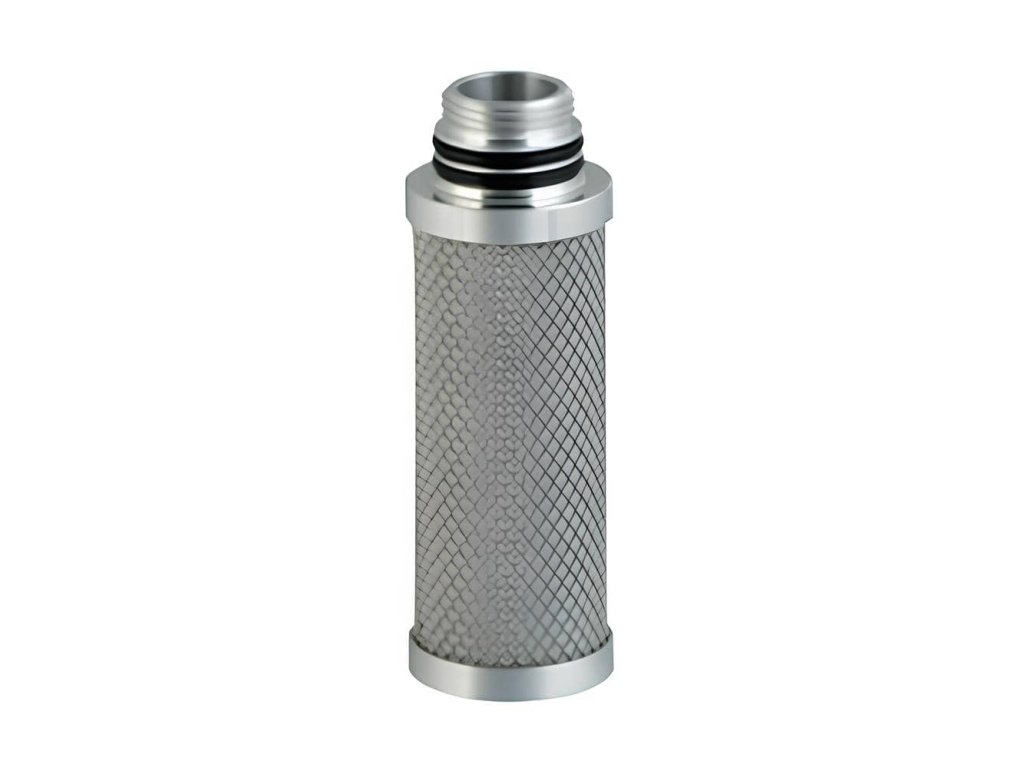

| Ersatzelement | CHPA-010V |
| Kondensatableiter (separat wählbar) | TD420M-230VAC, TD420M-24VDC |
| Befestigungswinkel für die Wand | CHP-WM |
| Wasserabscheider vor dem Filter | Zyklonabscheider CHP |
Wohin er gehört
Er gehört immer hinter den Mikrofilter CHP1S: Aktivkohle darf nicht in ölgesättigter Umgebung arbeiten, und die Partikelklasse 1 gilt nur mit ihm.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Luftfilter CHP1A mit Aktivkohle bis zu 100 bar |
|---|---|
| Ausführung: | Aktivkohle |
| Druck: | 100 bar |
| Verbindung: | 3/4" |
| Maße: | 254 × 118 × 129 mm |
| Filtration: | Aktvní uhlí |
| Filterpatrone: | CHPA-010V |
| Material: | Kohlenstoffstahl |
| Kondensatableitung: | Ohne Ablass |
| Arbeitstemperatur: | +1,5 / +45°C |
| Fließen: | 3 250 l/min |
| Restöl: | <0,005 mg/m³ |
| Qualitätsklasse - Öle: | 1 |
| Qualitätsklasse - feste Verunreinigungen: | 1 |
Filtrace Omega Air - řada CHP
