Edelstahl-Aktivkohlefilter IHP4A-094 – 420 bar, G 2", 11.917 l/min Öl unter 0,005 mg/m³ · Klasse 1-x-1 · 420 bar
Artikelnummer: IHP4A-094
Verwandte Produkte
Produktdetailbeschreibung
Der Edelstahl-Aktivkohlefilter IHP4A-094 entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt liegt unter 0,005 mg/m³. Er hat ein Gewinde G 2", einen Durchfluss von 11.917 l/min bei 7 bar und einen Betriebsdruck bis 420 bar.
Er gehört zur Baureihe der Hochdruckfilter IHP4 und dort zu den Aktivkohlefiltern IHP4A: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 2" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 11.917 l/min (715 Nm³/h) |
| Betriebsdruck | 420 bar |
| Betriebstemperatur | +1,5 bis +45 °C |
| Klasse ISO 8573-1 | 1-x-1 |
| Restölgehalt | < 0,005 mg/m³ |
| Elementwechsel | alle 6 Monate |

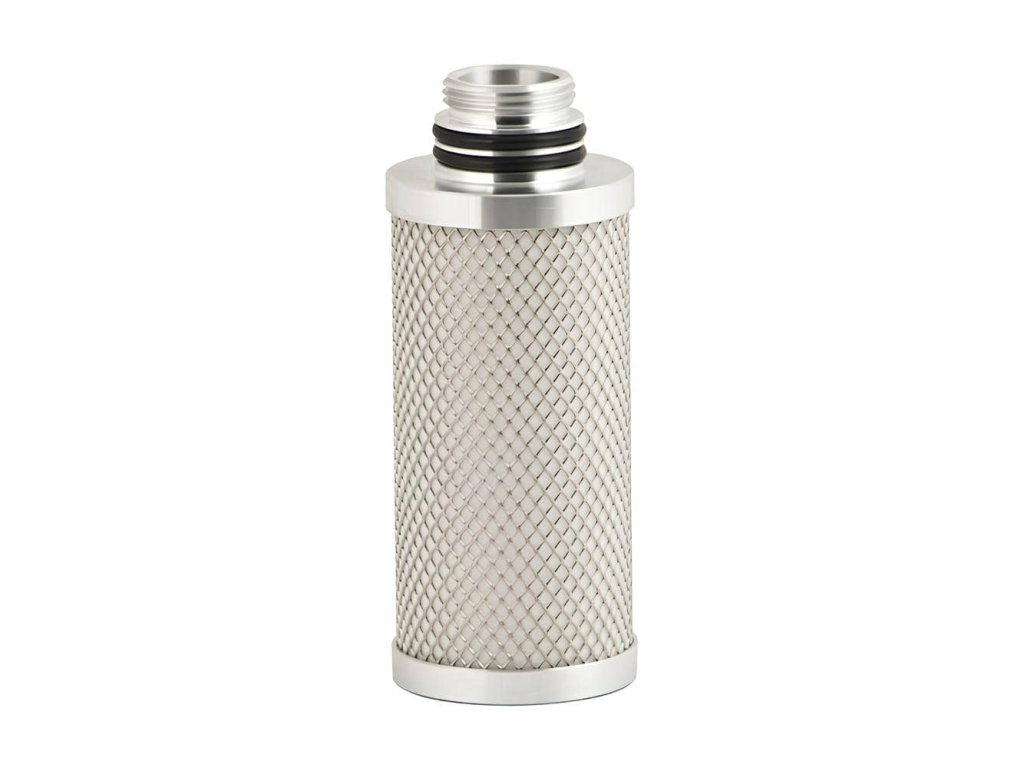

| Filterelement | IHPA-094V |
| Material des Elements | Aktivkohle |
| Gehäuse | Edelstahl 1.4301, auf Wunsch 1.4404 |
| Höhe A | 460 mm |
| Breite des Kopfes B | 195 mm |
| Größte Breite C | 216 mm |
| Von der Oberkante D | 65 mm |
| Gewicht | 73,5 kg |
| Kondensatableiter | nicht enthalten, separat wählbar |
| Kondensatauslass | Öffnung G 1/4" im Boden |

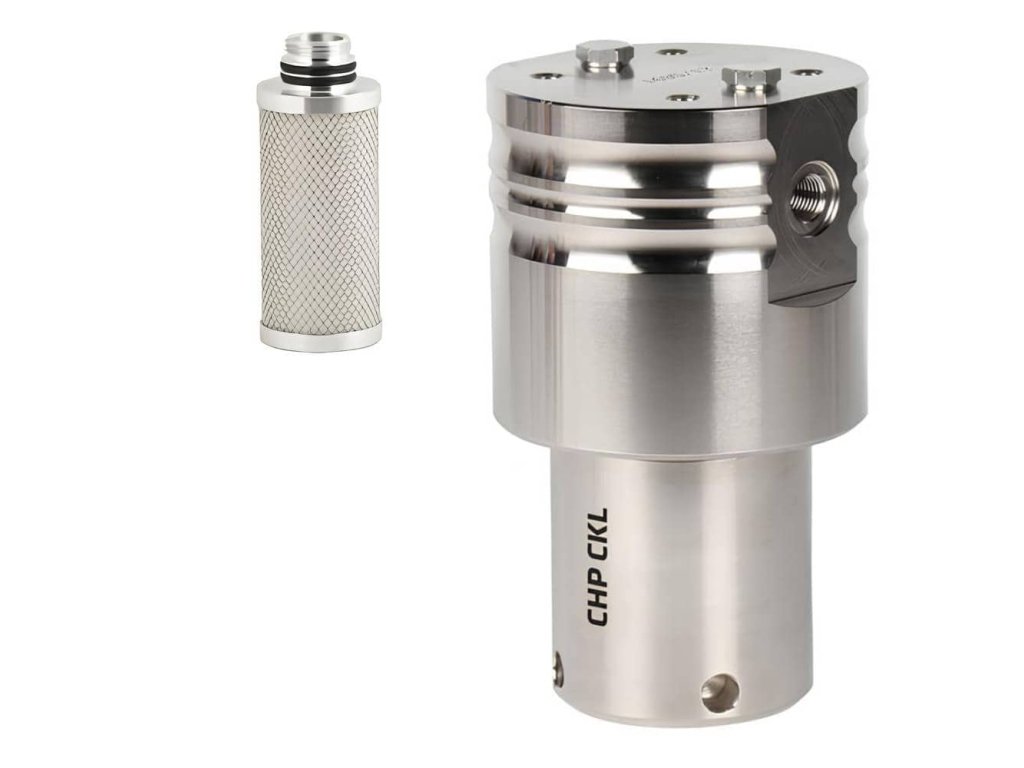

Gehäuse und Abmessungen
Das Gehäuse ist aus Edelstahl 1.4301, auf Wunsch aus 1.4404. Die Luft wird über Rohrinnengewinde im Filterkopf angeschlossen, das Kondensat fließt über eine Öffnung G 1/4" im Boden ab.
Laut Hersteller: Höhe A 460 mm, Breite des Kopfes B 195 mm, größte Breite C 216 mm und Abstand von der Oberkante D 65 mm. Gewicht 73,5 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei höherem Druck wird er mit dem Korrekturfaktor multipliziert, ab 100 bar beträgt er 12:
| Druck (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Durchfluss (l/min) | 11.917 | 35.751 | 59.585 | 95.336 | 143.004 | 143.004 | 143.004 |
Element und Zubehör
| Zu diesem Filter: | |
|---|---|
| Ersatzelement | IHPA-094V |
| Kondensatableiter (separat wählbar) | TD420M-230VAC, TD420M-24VDC |
| Wasserabscheider vor dem Filter | Zyklonabscheider IHP |
Wohin er gehört
Er gehört immer hinter den Mikrofilter IHP4S: Aktivkohle darf nicht in ölgesättigter Umgebung arbeiten, und die Partikelklasse 1 gilt nur mit ihm.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Edelstahl-Hochdruck-Aktivkohlefilter IHP4A bis 420 bar |
|---|---|
| Ausführung: | Aktivkohle |
| Druck: | 420 bar |
| Verbindung: | 2" |
| Maße: | 460 × 195 × 216 mm |
| Filtration: | Aktvní uhlí |
| Filterpatrone: | IHPA-094V |
| Material: | Edelstahl |
| Kondensatableitung: | Ohne Ablass |
| Arbeitstemperatur: | +1,5 / +45°C |
| Fließen: | 11.917 l/min |
| Restöl: | <0,005 mg/m³ |
| Qualitätsklasse - Öle: | 1 |
| Qualitätsklasse - feste Verunreinigungen: | 1 |
