Geschweißte Ölwanne mit Schaftlänge 200 mm / 18 mm - TRSW-200
Artikelnummer: TRSW-200
Verwandte Produkte
Produktdetailbeschreibung

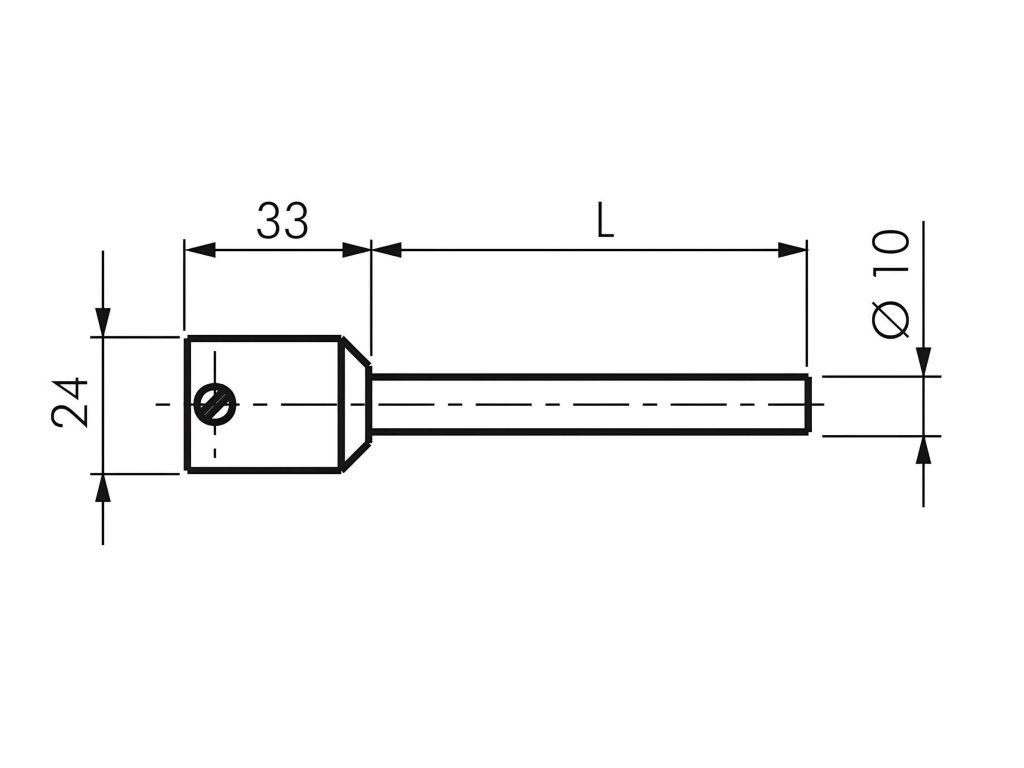

Edelstahlwanne für Thermometer TRSW - 200 mm - Verlängerung
- Auffangwannen aus Edelstahl mit Befestigungsschraube und Rohraußengewinde
- Dient als Thermometerschaftschutz und als Anschlusselement, konzipiert für WIKA-Thermometer der Serien TW und TST
- Der maximale Druck des Messmediums beträgt 25 Atmosphären
Zusätzliche Parameter
| Kategorie: | WIKA Thermometerhülsen |
|---|---|
| Ausführung: | Thermometerschacht TR |
| Druck: | 25 bar |
| Material: | Edelstahl |
| Medium: | Luft, Wasser, Nicht aggressive Medien |
| Stiellänge: | 200 mm |
| Brunnendurchmesser: | 18 mm |
| Stieldurchmesser: | 8 mm |
| Auf Lager: | Außenlager |
Produktbewertung
Seien Sie der Erste, der einen Beitrag zu diesem Artikel schreibt!
WIKA ist ein deutsches Familienunternehmen aus Klingenberg am Main, wo es seinen Sitz und sein Stammwerk hat. Gegründet wurde es 1946 von Alexander Wiegand und Philipp Kachel, der Name setzt sich aus den ersten beiden Buchstaben ihrer Nachnamen zusammen. Heute hat die WIKA-Gruppe 11.000 Mitarbeitende und Niederlassungen in über 50 Ländern und misst Druck, Temperatur, Kraft, Füllstand und Durchfluss.
Bei uns finden Sie WIKA-Manometer für Druckluft, Wasser und aggressive Medien — aus Edelstahl, mit Glycerin, robust, Präzision, für den Schalttafeleinbau und für niedrige Drücke in mbar — dazu technische Thermometer mit Schutzrohren und Drucksensoren aus Edelstahl mit 4–20-mA-Ausgang.
Deutsche MarkeWelches WIKA-Messgerät passt
Edelstahl-Manometer
Für aggressive Medien und anspruchsvolle Betriebe. Gehäuse und Messsystem aus Edelstahl, für Chemie und Lebensmittelindustrie.
- Nenngröße 63, 100 und 160 mm
- Messbereiche −1 bis 1.000 bar
- Anschluss unten oder hinten
Glycerin-Manometer
Ruhiger Zeiger auch bei Vibrationen. Glyceringefüllte Edelstahl-Manometer vertragen Vibrationen und Stöße und sind gut ablesbar.
- Nenngröße 63, 100 und 160 mm
- Messbereiche −1 bis 1.000 bar
- auch für aggressive Medien
Robuste Manometer MR
Widerstandsfähige Ausführung für nicht aggressive Medien. Stahlgehäuse, Messsystem aus Kupferlegierung und große Nenngröße 100 mm.
- Messbereiche −1 bis 1.000 bar
- Genauigkeitsklasse 1,0
- Anschluss 1/2″ unten oder hinten
Präzisionsmanometer MSF
Abweichung höchstens 0,6 %. Für genaue Messungen in der Regelungstechnik und im Labor.
- Nenngröße 160 mm
- Messbereiche −1 bis 1.600 bar
- Medium bis +60 °C
Schalttafel-Manometer
Für Schaltschränke, Maschinen und Anlagen. Mit Befestigungsbügel oder Frontring, einige auch mit Glycerinfüllung.
- Nenngröße 40 bis 100 mm
- Anschluss hinten 1/8″, 1/4″ oder 1/2″
- Messbereiche −1 bis 1.000 bar
Niederdruck-Manometer MK
Sie messen in Millibar. Für sehr niedrige Drücke und Unterdrücke von Gasen und Flüssigkeiten.
- Messbereiche −600 bis 600 mbar
- Nenngröße 63 mm, Gewinde 1/4″
- Medium bis +80 °C
Thermometer und Schutzrohre
Mediumtemperatur in der Leitung. Edelstahl-Thermometer TWSS und Aluminium-Thermometer TWAL mit Anschluss hinten ins Schutzrohr.
- Nenngröße 63, 100 und 160 mm
- Messbereiche −30 bis +250 °C
- Schutzrohre aus Edelstahl, Stahl und Kupfer
Drucksensoren DMU
Druck als elektrisches Signal. Drucksensoren aus Edelstahl für Steuerungen und Automatisierung.
- Ausgang 4–20 mA, Versorgung 10–30 V DC
- Messbereiche −1 bis 1.000 bar
- Schutzart IP65, Gewinde 1/4″ oder 1/2″
Suchen Sie ein Digitalmanometer, einen Druckschalter oder Manometerzubehör? Alles zum Messen von Druck und Temperatur finden Sie in einer Kategorie.
MesstechnikWIKA-Manometer im Vergleich
| Typ, Einsatz, Werkstoff, Nenngröße, Messbereich und Genauigkeit | |||||
|---|---|---|---|---|---|
| Typ | Einsatz | Werkstoff | Nenngröße | Messbereich | Genauigkeitsklasse |
| Edelstahl | aggressive und nicht aggressive Medien | Edelstahl | 63, 100, 160 mm | −1 bis 1.000 bar | 1,0–1,6 |
| Edelstahl mit Glycerin | aggressive Medien, Vibrationen | Edelstahl, Glycerinfüllung | 63, 100, 160 mm | −1 bis 1.000 bar | 1,0–1,6 |
| Robust MR | Luft und Wasser | Stahl, Messsystem Kupfer | 100 mm | −1 bis 1.000 bar | 1,0 |
| Präzision MSF | genaue Messung, Medium bis +60 °C | Edelstahlgehäuse, Messsystem Kupfer | 160 mm | −1 bis 1.600 bar | 0,6 |
| Schalttafeleinbau | Luft und Wasser | Stahl, Messsystem Kupfer | 40–100 mm | −1 bis 1.000 bar | 1,0–2,5 |
| Niederdruck MK | Gase und Flüssigkeiten | Edelstahlgehäuse, Messsystem Kupfer | 63 mm | −600 bis 600 mbar | 1,6 |
| Technische Gase | Sauerstoff, Acetylen, Argon | Stahl, Messsystem Kupfer | 63 mm | 0 bis 400 bar | 2,5 |
Die Genauigkeitsklasse ist die größte Abweichung in Prozent des Skalenbereichs. Kleinere Manometer haben meist eine höhere Klassenzahl.
So wählen und montieren Sie ein Manometer
1. Medium
Für Luft und Wasser genügt ein robustes oder ein Schalttafel-Manometer. Für aggressive Medien wählen Sie Edelstahl, für technische Gase ein Manometer für das jeweilige Gas.
2. Messbereich
Der Betriebsdruck sollte etwa zwischen der Hälfte und zwei Dritteln der Skala liegen. Für sehr niedrige Drücke in mbar gibt es die Reihe MK.
3. Nenngröße und Anschluss
Ein größeres Zifferblatt ist leichter abzulesen. Der Anschluss unten ist für den Einbau in die Leitung, hinten für die Schalttafel. Manometer mit 63 mm haben meist Gewinde 1/4″, größere 1/2″.
4. Montage
Ziehen Sie das Manometer mit dem Schlüssel am Sechskant an, nie am Gehäuse. Ein zylindrisches G-Gewinde dichten Sie mit einem Dichtring ab.
Häufige Fragen
- Wann ein Manometer mit Glycerin?
- Wenn das Manometer Vibrationen oder Stößen ausgesetzt ist, zum Beispiel an einer Maschine oder bei pulsierendem Druck. Das Glycerin dämpft die Zeigerbewegung, sodass sich der Druck gut ablesen lässt.
- Welchen Messbereich soll ich wählen?
- Der normale Betriebsdruck sollte etwa zwischen der Hälfte und zwei Dritteln der Skala liegen. Für eine Druckluftanlage bis 8 bar passt daher ein Manometer 0–10 oder 0–16 bar.
- Was bedeutet die Genauigkeitsklasse?
- Sie gibt die größte Abweichung in Prozent des Skalenbereichs an. Ein Manometer 0–10 bar der Klasse 1,0 weicht höchstens um 0,1 bar ab, ein Präzisionsmanometer MSF der Klasse 0,6 um 0,06 bar.
- Braucht ein Thermometer ein Schutzrohr?
- Ja, das Thermometer wird in ein Schutzrohr gesteckt, das es schützt und zur Leitung abdichtet. Für die Edelstahl-Thermometer TWSS bestellen Sie das Schutzrohr Typ A separat, die Aluminium-Thermometer TWAL haben es dabei und eignen sich für Mediumdrücke bis 6 bar.
- Welches Manometer für Sauerstoff oder Acetylen?
- Für technische Gase gibt es entfettete Manometer für Sauerstoff und Acetylen sowie ein Manometer für Argon, alle mit Nenngröße 63 mm. Ein normales Manometer nie für Sauerstoff verwenden.
- Wozu dient ein Drucksensor?
- Er wandelt den Druck in ein elektrisches Signal 4–20 mA um, das eine Steuerung, ein Regler oder eine Anzeige verarbeitet. Er eignet sich überall dort, wo Sie den Druck aus der Ferne überwachen oder aufzeichnen wollen.
