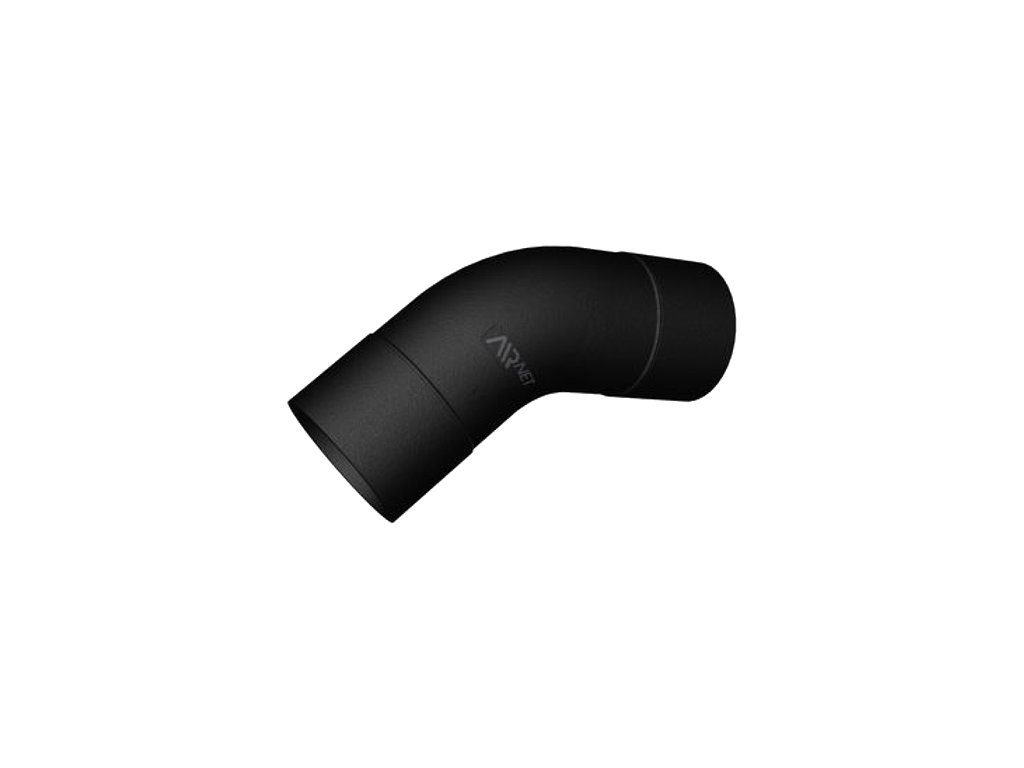

Winkel 45° Groß 158 mm

Artikelnummer: APUL45-158

Nicht bewertet Bewertungsdetails

€311,48 / St €257,42 ohne MwSt.

Lieferung bis:

04.12.2026

Lieferoptionen

45°-Krümmer Große Serie AIRnet mit einem Durchmesser von 158 mm. Die Kupplungen zeichnen sich durch ihre einfache Montage aus. Betriebsdruck 13 bar, Betriebstemperatur -20 bis +70 °C. UV-, öl- und korrosionsbeständig. Aus Stahl.

Detaillierte Informationen

Kostenloser Versand

Bei einem Kauf über 5.000 CZK

Wir garantieren

erweiterte Garantie und Service

Rabattgutschein

bei jedem Einkauf

Rückgabe der Ware innerhalb von 14 Tagen

komplett auf unsere Kosten

Produktdetailbeschreibung

45° Big Airnet Krümmer 158 mm

Länge 285 mm
Abstand 158 mm
Gewicht 2,23 kg
Material Stahl

Zusätzliche Parameter

Kategorie:	Druckluftleitungssysteme
Ausführung:	45°-Kniestücke
Druck:	13 bar
Material:	Stahl S355MC
Medium:	Druckluft, Inertgas
Arbeitstemperatur:	-20/+70°C
Helligkeit:	158 mm
Härte:	70 °Sh
Leitung:	158 mm

Produktbewertung

Seien Sie der Erste, der einen Beitrag zu diesem Artikel schreibt!

Name

E-Mail

Kommentar

Wie würden Sie dieses Produkt bewerten? Wählen Sie 1 bis 5 Sterne, wobei 1 die schlechteste und 5 die beste Bewertung ist.

Sicherheitskontrolle

Text aus dem Bild abschreiben

Mit dem Absenden der Bewertung stimmen Sie den Datenschutzbestimmungen zu

AIRnet ist ein Rohrleitungssystem aus Aluminiumrohren und Steckfittings für Druckluft- und Inertgasleitungen. Bei uns finden Sie Rohre, Fittings, Kugelhähne, Befestigungen und Werkzeug in den Nennweiten 20 bis 158 mm.

Weder Rohre noch Fittings korrodieren, die Luft bleibt vom Kompressor bis zum Verbraucher sauber. Die glatte Innenfläche senkt den Druckverlust, und die Rohre sind leicht. Verbunden wird ohne Schweißen, Kleben und Pressen: Rohr ablängen, entgraten und in den Fitting schieben.

Abzweig, Winkel und Kupplung der Serie Big des Rohrleitungssystems AIRnet

Ohne Schweißen und Kleben

20–158 mmNennweiten von Rohren und Fittings

13 barBetriebsdruck bei −20 bis +70 °C

1,5–4 minpro Verbindung je nach Größe

0,2 barVerlust auf 400 m Rohr 50 mm, verzinkt 0,37 bar

Was Sie für AIRnet finden

Gebogenes AIRnet-Aluminiumrohr als Fallleitung zur Entnahmestelle

Aluminiumrohre

Blau für Luft, grün für Gase. Gerade Rohre in Stangen und gebogene Fallrohre zu den Entnahmestellen.

Nennweiten 20 bis 158 mm
korrosionsfrei, innen glatt
gebogene Fallrohre 0,5 m für 20 und 25 mm

Rohre anzeigen

Kupplungen und Fittings

Drei Serien nach Nennweite. Gerade Kupplungen, Winkel, T-Stücke, Reduzierungen, Abzweige und Endkappen.

PF 20–50 mm aus glasfaserverstärktem Nylon
Classic 63–80 mm aus Aluminium
Big 100–158 mm aus Stahl

Fittings anzeigen

Kugelhähne und Absperrklappen

Nur einen Teil des Netzes absperren. Kugelhähne für 20 bis 50 mm, Absperrklappen für 63 bis 158 mm.

Hahn mit zwei Kupplungen oder mit Gewinde
Klappen mit Kupplung, bei 63 und 80 mm auch mit Gewinde
für Druckluft und Inertgase

Kugelhahn anzeigen

Flexibler AIRnet-Schlauch mit Gewindeanschlüssen

Befestigung und Schläuche

Fest an Wand und Decke. Alles, womit Sie die Rohre befestigen und anschließen, auch Ersatz-O-Ringe.

Rohrschellen 20 bis 158 mm
Schienen, Konsolen und Abhängungen
flexible Schläuche 20 bis 80 mm

Zubehör anzeigen

Werkzeugkoffer für die Montage von AIRnet-Leitungen

Montagewerkzeug

Ablängen, Entgraten, Anziehen. Rohrabschneider, Entgrater, Spannschlüssel und Bohraufsätze für Abzweige.

Werkzeugkoffer für die Serie PF 20–50 mm
Abschneider für Rohre bis 158 mm
Bohraufsätze 14, 19 und 24 mm

Werkzeug anzeigen

Unsicher, welchen Rohrdurchmesser Sie brauchen, oder suchen Sie ein anderes System? Alle Rohrleitungen finden Sie in einer Kategorie.

Alle Rohrleitungen

AIRnet und verzinkte Rohre im Vergleich

Leitung 50 mm: Gewicht, Druckverlust und Montage
Eigenschaft	AIRnet	Verzinkter Stahl
Gewicht des Rohrs 50 mm	etwa 5 kg	über 25 kg
Druckverlust auf 400 m	0,2 bar	0,37 bar
Korrosion	Aluminium und Polymer korrodieren nicht	je nach Verzinkung, nach dem Schnitt droht sie
Verbinden	Rohr einschieben und Kupplung anziehen	Gewinde, braucht erfahrene Monteure
Umbau des Netzes	Kupplungen und Rohre lassen sich lösen und wiederverwenden	Rohre müssen neu abgelängt und montiert werden

Der Druckverlust gilt für ein Rohr 50 mm (2″) mit 400 m Länge bei 7 bar und einem Durchfluss von 110 l/s.

So montieren Sie AIRnet

1. Planen

Wählen Sie den Rohrdurchmesser nach Leitungslänge und benötigtem Durchfluss. In größeren Werkstätten lohnt sich eine Ringleitung.

2. Ablängen und entgraten

Das Rohr mit dem Rohrabschneider rechtwinklig ablängen und die Kante entgraten, damit sie die Dichtung im Fitting nicht beschädigt.

3. Einschieben und anziehen

Das Rohr bis zum Anschlag in die Kupplung schieben und anziehen. Bis 25 mm genügt die Hand, größere Kupplungen mit dem Schlüssel sichern.

4. Unter Druck setzen

Das Netz kann sofort nach der Montage unter Druck gesetzt werden. Abzweige setzen Sie später mit dem Bohraufsatz.

Häufige Fragen

Was unterscheidet die Serien PF, Classic und Big?: Nennweite und Material. Kupplungen PF für 20 bis 50 mm sind aus glasfaserverstärktem Nylon, Classic für 63 und 80 mm aus Aluminium und Big für 100 und 158 mm aus Stahl. Der Betriebsdruck beträgt bei allen 13 bar.
Warum sind die Rohre blau und grün?: Die Farbe kennzeichnet das Medium. Blaue Rohre sind für Druckluft, grüne für Inertgase wie Stickstoff. So sehen Sie auf einen Blick, was durch die Leitung fließt.
Lässt sich AIRnet an eine bestehende Stahlleitung anschließen?: Ja. Auf Gewinde wechseln Sie mit einem Anschlussadapter, einer geraden Kupplung mit Außengewinde oder einer lösbaren Kupplung G3/4″ bis G3″. Für 63 bis 158 mm gibt es auch Flansche DN65 bis DN158.
Wie setze ich einen Abzweig in eine fertige Leitung?: Mit einem Bohraufsatz 14, 19 oder 24 mm bohren Sie das Rohr an und setzen einen Abzweig mit Kupplung oder Gewinde. Das ganze Rohr müssen Sie nicht trennen.
Hält die Leitung auch im Freien?: Rohre und Fittings sind beständig gegen UV-Strahlung, Korrosion, Erschütterungen, Temperaturschwankungen und Witterung. Die Betriebstemperatur beträgt −20 bis +70 °C.
Eignet sich AIRnet für getrocknete Luft?: Ja. Die Werkstoffe korrodieren nicht, und das System verträgt Luft mit einem Taupunkt bis −70 °C, also auch nach einem Adsorptionstrockner.
