Šroubové kompresory ABAC SPINN Large: Síla pro velký průmysl
Šest modelů, 15 až 22 kWŘada SPINN Large je vrchol nabídky ABAC, kterou vedeme. Šest strojů s příkonem 15; 18,5 a 22 kW a výtlakem 2 215 až 3 090 litrů za minutu — tedy velikost, u které se přestává řešit, který kompresor koupit, a začíná se řešit, jak postavit celou strojovnu.
Právě proto je řada rozdělená na dvě poloviny. Tři samostatné stroje pro provozy, které vzdušník a sušení už mají. A tři kompletní stanice na pětisetlitrové nádobě s kondenzační sušičkou, kde přijede všechno najednou na jednom rámu.
Čím se řada vyznačuje
Blok S67 na klínových řemenech
Nejnovější a největší šroubový blok, jaký v nabídce máme; u nepřetržitého provozu rozhoduje jeho účinnost o účtu za elektřinu. Pohání ho motor přes klínové řemeny — díly, které se dopínají a po čase mění.
Svislá třístupňová separace oleje
Vysoce účinná a postavená na výšku. Olej se odděluje ve třech krocích, takže do rozvodu jde vzduch prakticky bez olejové mlhy.
Olejoznak z vnější strany
Stav oleje zkontrolujete pohledem, bez demontáže panelu a bez nářadí. Drobnost, kterou při denní obchůzce oceníte.
Řídicí jednotka Infologic2
Monochromatický displej, nastavení provozu, signalizace a hlídání servisních intervalů 2 000 – 4 000 – 8 000 motohodin.

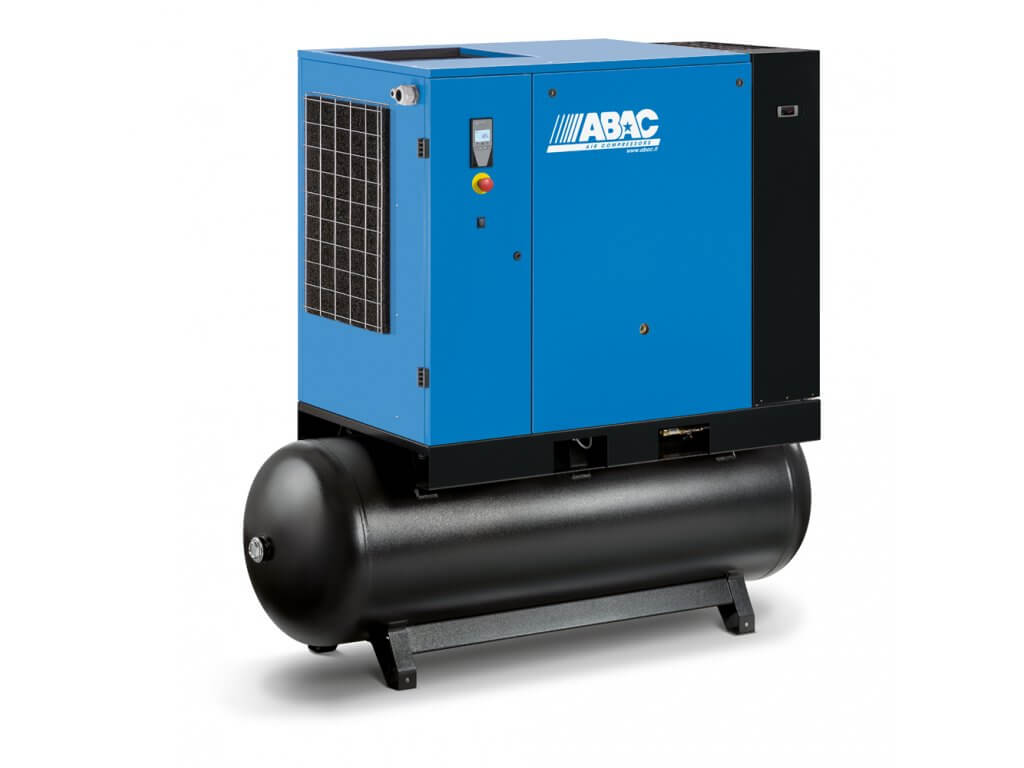

Verze D: stanice na klíč
Kondenzační sušička s indikátorem rosného bodu a chladivem R410A, vzdušník 500 l a kulový kohout na odpouštění kondenzátu. Vše na jednom rámu.
Co je uvnitř
Pod krytem je šroubový blok S67 poháněný od elektromotoru klínovými řemeny. Vzduch z bloku jde do svislé třístupňové separace oleje — na řezových fotografiích je to ta vysoká černá nádoba uprostřed stroje.
Skříň má u samostatných modelů 1 130 × 780 × 1 250 mm, a to shodně u patnáctky i dvaadvacítky. Verze na nádobě měří 1 904 × 780 × 1 833 mm. Nádoba se sušičkou přidá vždycky přesně 275 kg a 774 mm na délku.
Jak stroje vypadají
Který model vybrat
| Šroubové kompresory ABAC SPINN Large (10 bar / 400 V) | ||||||
|---|---|---|---|---|---|---|
| Model | Výtlak | Příkon | Vzdušník | Sušička | Hlučnost | Hmotnost |
| SPL-15/10 | 2 215 l/min | 15 kW | — | ne | 67 dB(A) | 313 kg |
| SPL-18/10 | 2 590 l/min | 18,5 kW | — | ne | 69 dB(A) | 328 kg |
| SPL-22/10 | 3 090 l/min | 22 kW | — | ne | 70 dB(A) | 344 kg |
| SPL-15/10D-500 | 2 215 l/min | 15 kW | 500 l | ano | 67 dB(A) | 588 kg |
| SPL-18/10D-500 | 2 590 l/min | 18,5 kW | 500 l | ano | 69 dB(A) | 603 kg |
| SPL-22/10D-500 | 3 090 l/min | 22 kW | 500 l | ano | 70 dB(A) | 619 kg |
Všechny modely: 10 bar, 400/50 V/Hz, třífázové, výstup G 1", blok S67 na klínových řemenech, servisní intervaly 2 000 – 4 000 – 8 000 motohodin. Samostatné stroje 1 130 × 780 × 1 250 mm, verze D-500 1 904 × 780 × 1 833 mm. Výtlak podle ISO 1217 příloha C, hlučnost podle ISO 2151:2004.
#showmore#
Kde se řada nasazuje
Výrobní haly
Stlačený vzduch jako páteřní médium pro linku i pneumatické nářadí, odběr po celou směnu.
Lakovny s více kabinami
Stabilní tlak a suchý vzduch z kondenzační sušičky, bez kapek v nástřiku.
Zámečnictví a kovovýroba
Trvalý odběr pro brusky, utahováky a upínání. Uzavřená skříň drží hluk v dílně na snesitelné úrovni.
Provozy stavějící strojovnu od nuly
Verze D-500 přijede jako jeden kus — kompresor, nádoba i sušička na společném rámu.
Záruka
Základní záruka je dva roky. ABAC nabízí prodloužení na pět let za příplatek 5 % z ceny stroje (kód ABA-5R) — ten příplatek u nás dostanete jako dárek k produktu. U verzí D-500 platí navíc deset let na prorezavění pětisetlitrové tlakové nádoby.
Ventilek radí
U patnácti kilowattů a výš přestává rozhodovat cena stroje a začíná rozhodovat spotřeba. Dvaadvacetikilowattový kompresor v třísměnném provozu protočí za rok elektřinu za víc, než stál. Proto se u téhle velikosti vyplatí sednout si nad skutečnou spotřebou dřív než nad ceníkem.
Časté dotazy
- Jak vlastně šroubový kompresor funguje?
- Dva do sebe zapadající šrouby se otáčejí proti sobě a vzduch, který se mezi nimi ocitne, postupně stlačují v prostoru, jenž se směrem k výstupu zmenšuje. Na rozdíl od pístového stroje nejde o zdvihy, ale o plynulý tok — proto šroubový kompresor zvládne běžet nepřetržitě a proto je tišší. Olej v prostoru šroubů maže, chladí a utěsňuje mezery; než vzduch odejde do rozvodu, oddělí se ve svislé třístupňové separaci.
- Kdy vzít samostatný stroj a kdy verzi D-500?
- Samostatný, když vzdušník i sušení už v provozu máte a jen měníte kompresor. Verzi D-500, když stavíte strojovnu od nuly nebo když by kompletování kompresoru, nádoby a sušičky od různých dodavatelů znamenalo projekt navíc. Proč se vzduch vůbec suší, rozebírá Proč a jak sušit stlačený vzduch.
- Kolik místa stroj potřebuje?
- Samostatné modely mají půdorys 1 130 × 780 mm a výšku 1 250 mm, u všech tří shodně. Verze na nádobě měří 1 904 × 780 × 1 833 mm. K tomu počítejte prostor kolem stroje pro servis a hlavně přívod a odvod vzduchu pro chlazení.
- Proč musí být strojovna odvětraná?
- Protože prakticky všechna elektřina, která do kompresoru vstoupí, z něj vyjde jako teplo. U dvaadvacetikilowattového stroje jde o dvaadvacet kilowattů tepla, které se musí mít kudy dostat ven. Bez odvětrání stroj nasává vlastní ohřátý vzduch, ztrácí výkon a nakonec vypne na teplotu.
- Jaký je rozdíl proti řadě SPINN Maxi?
- SPINN Maxi končí u patnácti kilowattů, Large tam začíná a jde do dvaadvaceti. Large má větší šroubový blok S67 a svislou třístupňovou separaci oleje; verze na nádobě používají pětisetlitrový vzdušník místo menšího.
- Jak je to se zárukou?
- Základní záruka je dva roky. ABAC nabízí prodloužení na pět let za příplatek 5 % z ceny stroje (kód ABA-5R) — ten příplatek u nás dostanete jako dárek k produktu. U verzí D-500 platí navíc deset let na prorezavění pětisetlitrové tlakové nádoby.
- Jak často se dělá servis?
- Jednotka Infologic2 hlídá kroky 2 000 – 4 000 – 8 000 motohodin a sama hlásí, kdy je čas. Kromě filtrů a oleje se u této řady dopínají a po čase mění klínové řemeny.
