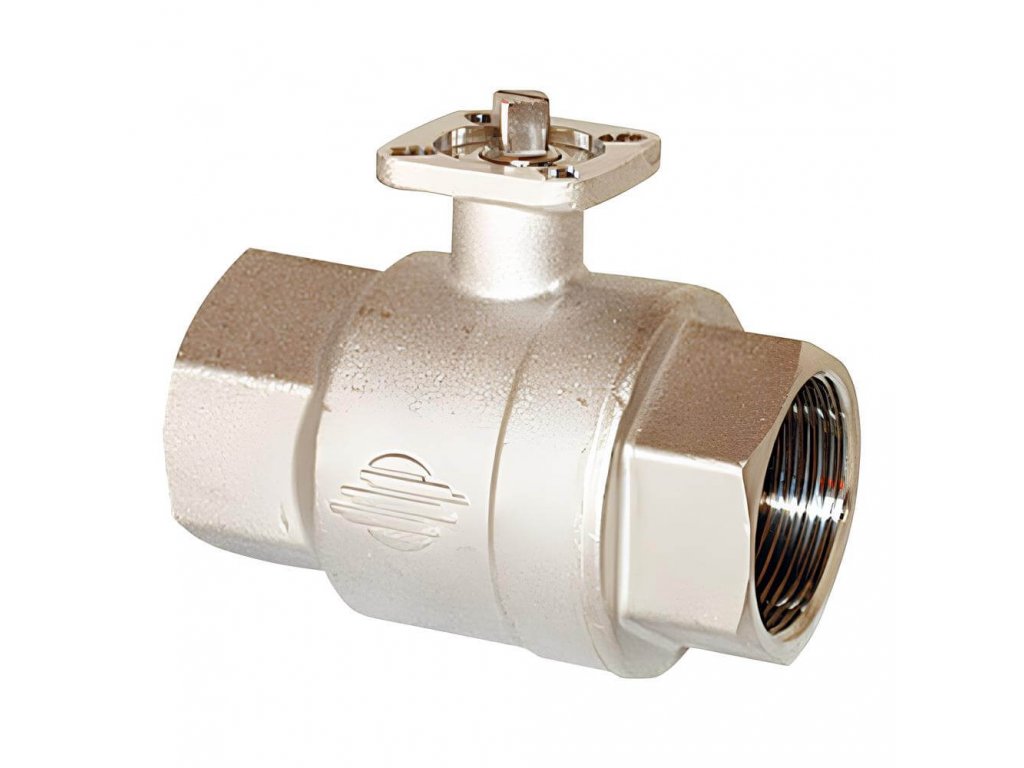

Guľový kohúty V101 - 1/2"
Kód: V101-12
Podrobný popis
Guľové kohúty V101-12
- Mosadzné guľové kohúty s vnútorným závitom na automatizáciu pomocou pneumatického pohonu alebo elektrického pohonu
- S prírubou pre automatizáciu podľa ISO 5211
- Určené pre neagresívne médiá (voda, vzduch atď.) v priemysle
Dodatočné parametre
| Kategória: | Priame odbočky pre automatizáciu a pohony |
|---|---|
| Tlak: | 63 bar |
| Pripojenie: | Závit |
| Materiál: | Mosadz |
| Médium: | Vzduch, Voda |
| Štandard: | ISO 5211 |
| Vyhotovenie závitu: | vnútorné |
| Svetlosť DN: | 15 |
| Tesnenia: | PTFE |
| Závit: | G 1/2" |
| Ovládacie prvky: | Manuálne |
| Vyhotovenie armatúry: | Priamy, Automatizované, Dvojdielny |
| Skladom: | Externý sklad |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
OMAL je talianska firma z Rodengo Saiano pri Brescii, ktorú v roku 1981 založila rodina zameraná na výrobu guľových kohútov. Dnes navrhuje a vyrába armatúry a pohony na riadenie prietoku médií, od roku 1992 s certifikáciou ISO 9001.
U nás nájdete guľové kohúty s pneumatickým pohonom OMAL — priame aj trojcestné, závitové aj prírubové, z mosadze, liatiny, ocele aj nerezu — a samostatné pneupohony DA a SR s pripojením podľa ISO 5211, ktoré osadíte na vlastnú armatúru.
Talianska značkaKohúty s pohonom a pohony OMAL
02TTT s pneupohonom — liatina
Prírubový kohút pre neagresívne médiá. Liatinový kohút Pekos 02TTT s pneupohonom OMAL typu DA alebo SR.
- DN15 až DN200
- tesnenie PTFE do +200 °C
- ovládací tlak pohonu min. 5,5 bar
VL851 a VL140F s pneupohonom
Nerezové prírubové kohúty pre agresívne médiá. Kohúty s prírubami alebo medzi príruby, s pohonom DA alebo SR.
- DN15 až DN100
- tesnenie PTFE do +190 °C (VL851)
- chémia a potravinárstvo
VL521 a V101 s pneupohonom
Závitové kohúty s pohonom. Trojdielny nerezový VL521 pre agresívne médiá, mosadzný V101 pre vodu a vzduch.
- závit 1/4″ až 4″, VL521B s návarkami
- pohon DA alebo SR
- teplota do +120 °C
K806 a K809 — vysoký tlak
Pre vysoký tlak a teploty do +250 °C. Nerezový K806 alebo oceľový K809 s tesnením PTFE+CG a pohonom DA alebo SR.
- vnútorný závit alebo návarky
- certifikát EN 10204-3.1
- ovládací tlak pohonu min. 5,5 bar
86TTT a 84TTT — trojcestné
Prírubové trojcestné kohúty s pohonom. Nerezový 86TTT alebo oceľový 84TTT s vŕtaním gule L alebo T a jednočinným pohonom SR.
- DN25 až DN200
- tesnenie PTFE do +180 °C
- tlak 40 bar do DN80, 16 bar od DN100
VL321 a V153 — trojcestné závitové
Trojcestné kohúty so závitom a pohonom. Nerezový VL321 s vŕtaním gule L alebo T pre agresívne médiá, mosadzný V153 s vŕtaním L pre vodu a vzduch.
- vnútorný závit 1/4″ až 2″
- nerez do 63 bar, mosadz do 16 bar
- pohon DA alebo SR, do +120 °C
Pneupohony DAN — dvojčinné
Vzduch otvára aj zatvára. Samostatné pneupohony z eloxovaného hliníka s tesnením NBR.
- DA008 až DAN1920, 8–1 920 Nm
- príruby ISO 5211 F03 až F14
- rozhranie NAMUR, VDI/VDE 3845
Pneupohony SRN — jednočinné
Späť ich vracia pružina. Pri výpadku vzduchu vráti pružina armatúru do východiskovej polohy.
- SRN15 až SRN960
- príruby ISO 5211 F03 až F14
- eloxovaný hliník, tesnenie NBR
Potrebujete kohút bez pohonu, napríklad na neskoršiu automatizáciu, alebo snímač polohy? Všetky guľové kohúty a armatúry nájdete v jednej kategórii.
Armatúry a kohútyPohony DA a SR vedľa seba
| Typ pohonu, funkcia, výpadok vzduchu, veľkosti a pripojenie | ||||
|---|---|---|---|---|
| Pohon | Ako pracuje | Pri výpadku vzduchu | Veľkosti | Pripojenie |
| DAN — dvojčinný | vzduch otáča armatúrou oboma smermi | armatúra zostane v poslednej polohe | DA008 až DAN1920, 8–1 920 Nm | ISO 5211 F03–F14, NAMUR |
| SRN — jednočinný | vzduch otáča jedným smerom, späť pružina | pružina vráti armatúru do východiskovej polohy | SRN15 až SRN960 | ISO 5211 F03–F14, NAMUR |
Veľkosť pohonu ku každej svetlosti kohúta nájdete v tabuľke príslušnej kategórie s pohonom.
Ako vybrať pohon ku kohútu
1. Dvojčinný, alebo jednočinný
Dvojčinný pohon DA otvára aj zatvára vzduchom. Jednočinný SR vracia armatúru pružinou, takže sa pri výpadku vzduchu sama vráti do východiskovej polohy.
2. Veľkosť pohonu
Pohon musí mať vyšší moment, ako armatúra potrebuje na otočenie. Pri hotových zostavách je pohon ku každej svetlosti uvedený v tabuľke kategórie.
3. Pripojenie
Pohon a armatúra sa spoja cez prírubu podľa ISO 5211 a štvorhran hriadeľa. Veľkosť príruby, napríklad F05 alebo F07, aj štvorhranu musí sedieť.
4. Vzduch a ovládanie
Pneupohon potrebuje ovládací tlak aspoň 5,5 bar a ventil, ktorý vzduch do pohonu prepína. Polohu kohúta na diaľku ohlási snímač koncových polôh.
Časté otázky
- Aký je rozdiel medzi pohonom DA a SR?
- Pohon DA (dvojčinný) otáča armatúrou vzduchom v oboch smeroch. Pohon SR (jednočinný) vzduchom otočí jedným smerom a späť ju vráti pružina, aj keď vzduch vypadne.
- Dá sa pohon OMAL osadiť na iný kohút?
- Áno, ak má kohút prírubu podľa ISO 5211 s rovnakou veľkosťou príruby a štvorhranu. Na automatizáciu sú pripravené napríklad kohúty V101, V153 a VL521B.
- Aký materiál kohúta zvoliť?
- Na vodu, vzduch a ďalšie neagresívne médiá stačia mosadzné kohúty V101 a V153 alebo liatinový 02TTT. Na agresívne médiá v chémii a potravinárstve voľte nerez, napríklad VL521, VL321, VL851 alebo 86TTT. Na vysoký tlak a teploty do +250 °C sú K806 a K809.
- Ako spoznám, v akej polohe kohút je?
- Pneupohony majú hore ukazovateľ polohy. Na kontrolu na diaľku doplňte elektrický snímač koncových polôh, na natáčanie do medzipolohy pozicionér VT1000ER.
- Aký tlak vzduchu pneupohon potrebuje?
- Pri hotových zostavách kohúta s pohonom je ovládací tlak najmenej 5,5 bar. Aby pohon dlho vydržal, privádzajte doň čistý upravený vzduch.
- Odkiaľ firma OMAL pochádza?
- OMAL založila v roku 1981 rodina výrobcov guľových kohútov v Polavene vo Val Trompia pri Brescii. V roku 1987 sa presťahovala do Villa Carcina, v roku 2008 otvorila závod v Rodengo Saiano, kde má dnes sídlo, a od roku 2016 vyrába v Passirane.
OMAL je značka talianskej spoločnosti OMAL S.p.A. z Rodengo Saiano. Rozmery, momenty a pripojenie nájdete v tabuľkách kategórií a na kartách výrobkov.
