Feinvorfilter CHP2M-030 – 250 bar, G 1 1/4", 6.333 l/min 0,1 Mikron · Klasse 2-x-2 · 250 bar
Artikelnummer: CHP2M-030
Verwandte Produkte
Produktdetailbeschreibung
Der Hochdruck-Feinvorfilter CHP2M-030 hält feine feste Partikel über 0,1 µm, Wasser und Ölaerosol zurück; der Restölgehalt liegt unter 0,1 mg/m³. Er hat ein Gewinde G 1 1/4", einen Durchfluss von 6.333 l/min bei 7 bar und einen Betriebsdruck bis 250 bar.
Er gehört zur Baureihe der Hochdruckfilter CHP2 und dort zu den Feinvorfiltern CHP2M: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 1 1/4" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 6.333 l/min (380 Nm³/h) |
| Betriebsdruck | 250 bar |
| Betriebstemperatur | +1,5 bis +65 °C |
| Filterfeinheit | 0,1 µm |
| Klasse ISO 8573-1 | 2-x-2 |
| Restölgehalt | < 0,1 mg/m³ |
| Elementwechsel | bei 350 mbar Druckverlust, mindestens einmal in 12 Monaten |
| Filterelement | CHPM-030V |
| Material des Elements | Borosilikat-Mikrofasern |
| Gehäuse | Kohlenstoffstahl, chemisch vernickelt |
| Höhe A | 328 mm |
| Breite des Kopfes B | 145 mm |
| Größte Breite C | 158 mm |
| Von der Oberkante D | 46 mm |
| Gewicht | 28,6 kg |
| Kondensatableiter | nicht enthalten, separat wählbar |
| Kondensatauslass | Öffnung G 1/4" im Boden |

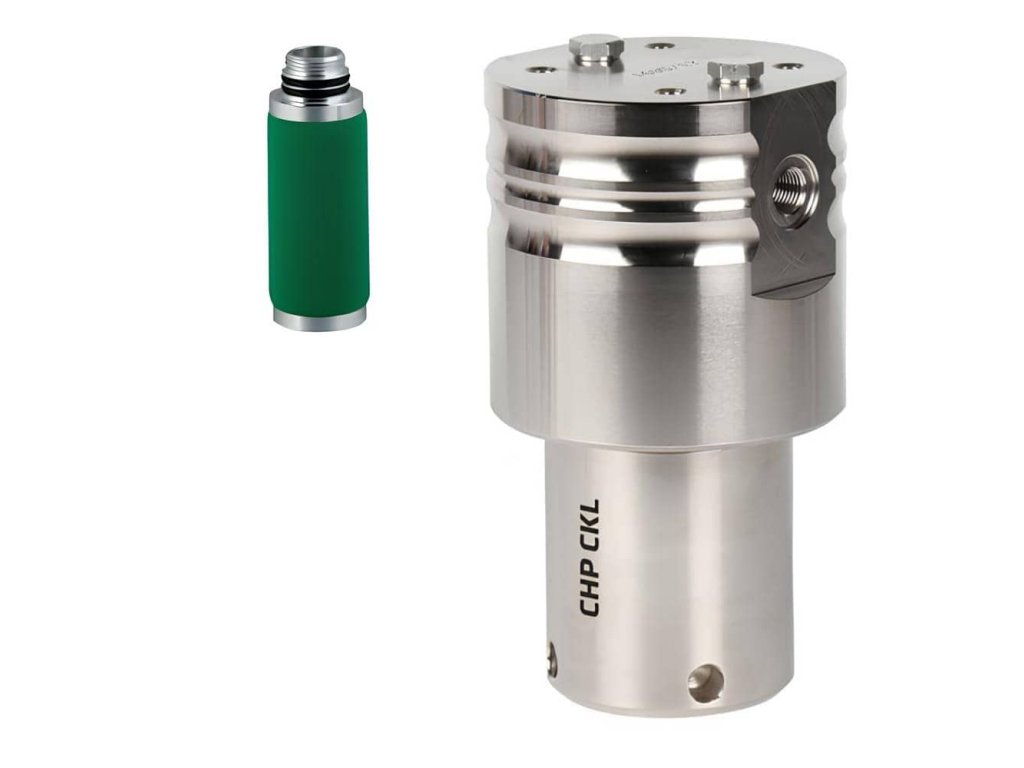

Gehäuse und Abmessungen
Das Gehäuse ist aus Kohlenstoffstahl ANSI A-105 mit chemischer Vernickelung, Armaturen und Schrauben sind aus Edelstahl 1.4404, die Dichtungen aus FKM mit Stützring aus PTFE. Die Luft wird über Rohrinnengewinde im Filterkopf angeschlossen, das Kondensat fließt über eine Öffnung G 1/4" im Boden ab.
Laut Hersteller: Höhe A 328 mm, Breite des Kopfes B 145 mm, größte Breite C 158 mm und Abstand von der Oberkante D 46 mm. Gewicht 28,6 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei höherem Druck wird er mit dem Korrekturfaktor multipliziert, ab 100 bar beträgt er 12:
| Druck (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Durchfluss (l/min) | 6.333 | 18.999 | 31.665 | 50.664 | 75.996 | 75.996 |

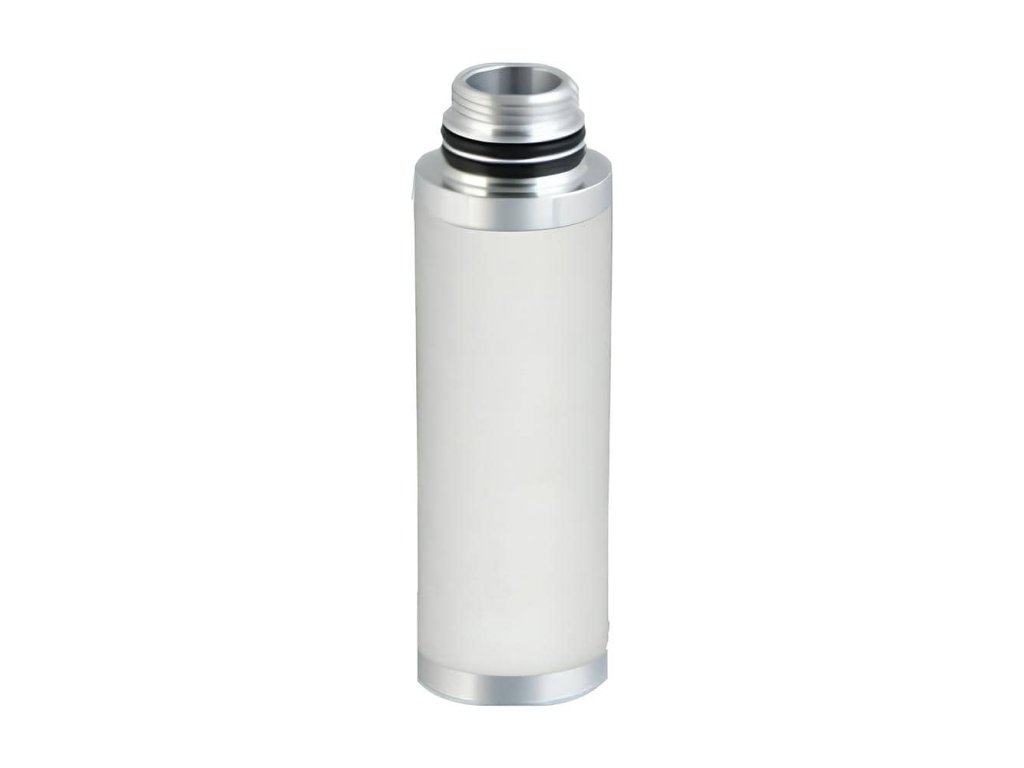

Element und Zubehör
| Zu diesem Filter: | |
|---|---|
| Ersatzelement | CHPM-030V |
| Kondensatableiter (separat wählbar) | TD420M-230VAC, TD420M-24VDC |
| Befestigungswinkel für die Wand | CHP-WL |
| Wasserabscheider vor dem Filter | Zyklonabscheider CHP |
Wohin er gehört
Er gehört hinter den Staub- oder Basisfilter, vor den Mikrofilter CHP2S: Er schützt dessen Element, das dann länger hält.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Hochdruck-Feinvorfilter CHP2M für Partikel und Öl bis 250 bar |
|---|---|
| Ausführung: | Vorfilter |
| Druck: | 250 bar |
| Verbindung: | 1 1/4" |
| Maße: | 328 × 145 × 158 mm |
| Filtration: | 0,1 µm |
| Filterpatrone: | CHPM-030V |
| Material: | Kohlenstoffstahl |
| Kondensatableitung: | Ohne Ablass |
| Arbeitstemperatur: | +1,5 / +65°C |
| Fließen: | 6.333 l/min |
| Restöl: | <0,1 mg/m³ |
| Qualitätsklasse - Öle: | 2 |
| Qualitätsklasse - feste Verunreinigungen: | 2 |
