Feinvorfilter CHP4M-047 – 420 bar, G 1 1/2", 8.250 l/min 0,1 Mikron · Klasse 2-x-2 · 420 bar
Artikelnummer: CHP4M-047
Verwandte Produkte
Produktdetailbeschreibung
Der Hochdruck-Feinvorfilter CHP4M-047 hält feine feste Partikel über 0,1 µm, Wasser und Ölaerosol zurück; der Restölgehalt liegt unter 0,1 mg/m³. Er hat ein Gewinde G 1 1/2", einen Durchfluss von 8.250 l/min bei 7 bar und einen Betriebsdruck bis 420 bar.
Er gehört zur Baureihe der Hochdruckfilter CHP4 und dort zu den Feinvorfiltern CHP4M: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 1 1/2" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 8.250 l/min (495 Nm³/h) |
| Betriebsdruck | 420 bar |
| Betriebstemperatur | +1,5 bis +65 °C |
| Filterfeinheit | 0,1 µm |
| Klasse ISO 8573-1 | 2-x-2 |
| Restölgehalt | < 0,1 mg/m³ |
| Elementwechsel | bei 350 mbar Druckverlust, mindestens einmal in 12 Monaten |

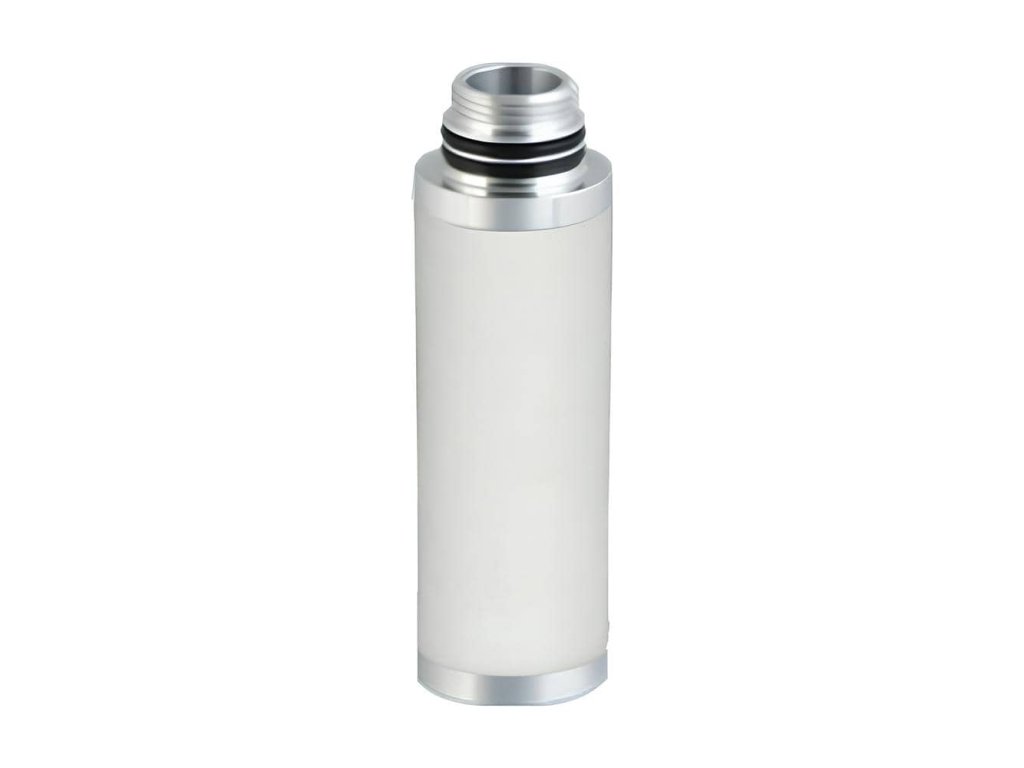

| Filterelement | CHPM-047V |
| Material des Elements | Borosilikat-Mikrofasern |
| Gehäuse | Kohlenstoffstahl, chemisch vernickelt |
| Höhe A | 385 mm |
| Breite des Kopfes B | 195 mm |
| Größte Breite C | 216 mm |
| Von der Oberkante D | 65 mm |
| Gewicht | 65,9 kg |
| Kondensatableiter | nicht enthalten, separat wählbar |
| Kondensatauslass | Öffnung G 1/4" im Boden |
Gehäuse und Abmessungen
Das Gehäuse ist aus Kohlenstoffstahl ANSI A-105 mit chemischer Vernickelung, Armaturen und Schrauben sind aus Edelstahl 1.4404, die Dichtungen aus FKM mit Stützring aus PTFE. Die Luft wird über Rohrinnengewinde im Filterkopf angeschlossen, das Kondensat fließt über eine Öffnung G 1/4" im Boden ab.
Laut Hersteller: Höhe A 385 mm, Breite des Kopfes B 195 mm, größte Breite C 216 mm und Abstand von der Oberkante D 65 mm. Gewicht 65,9 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei höherem Druck wird er mit dem Korrekturfaktor multipliziert, ab 100 bar beträgt er 12:
| Druck (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Durchfluss (l/min) | 8.250 | 24.750 | 41.250 | 66.000 | 99.000 | 99.000 | 99.000 |
Element und Zubehör
| Zu diesem Filter: | |
|---|---|
| Ersatzelement | CHPM-047V |
| Kondensatableiter (separat wählbar) | TD420M-230VAC, TD420M-24VDC |
| Befestigungswinkel für die Wand | CHP-WXL |
| Wasserabscheider vor dem Filter | Zyklonabscheider CHP |
Wohin er gehört
Er gehört hinter den Staub- oder Basisfilter, vor den Mikrofilter CHP4S: Er schützt dessen Element, das dann länger hält.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Hochdruck-Feinvorfilter CHP4M für Partikel und Öl bis 420 bar |
|---|---|
| Ausführung: | Vorfilter |
| Druck: | 420 bar |
| Verbindung: | 1 1/2" |
| Maße: | 385 × 195 × 216 mm |
| Filtration: | 0,1 µm |
| Filterpatrone: | CHPM-047V |
| Material: | Kohlenstoffstahl |
| Kondensatableitung: | Ohne Ablass |
| Arbeitstemperatur: | +1,5 / +65°C |
| Fließen: | 8.250 l/min |
| Restöl: | <0,1 mg/m³ |
| Qualitätsklasse - Öle: | 2 |
| Qualitätsklasse - feste Verunreinigungen: | 2 |
