Mikrofilter CHP4S-003 – 420 bar, G 1/4", 667 l/min 0,01 Mikron · Klasse 1-x-1 · 420 bar
Artikelnummer: CHP4S-003
Verwandte Produkte
Produktdetailbeschreibung
Der Hochdruck-Mikrofilter CHP4S-003 hält Partikel über 0,01 µm, Wasser und Öl zurück; der Restölgehalt liegt unter 0,01 mg/m³. Er hat ein Gewinde G 1/4", einen Durchfluss von 667 l/min bei 7 bar und einen Betriebsdruck bis 420 bar.
Er gehört zur Baureihe der Hochdruckfilter CHP4 und dort zu den Mikrofiltern CHP4S: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 1/4" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 667 l/min (40 Nm³/h) |
| Betriebsdruck | 420 bar |
| Betriebstemperatur | +1,5 bis +65 °C |
| Filterfeinheit | 0,01 µm |
| Klasse ISO 8573-1 | 1-x-1 |
| Restölgehalt | < 0,01 mg/m³ |
| Elementwechsel | bei 350 mbar Druckverlust, mindestens einmal in 12 Monaten |

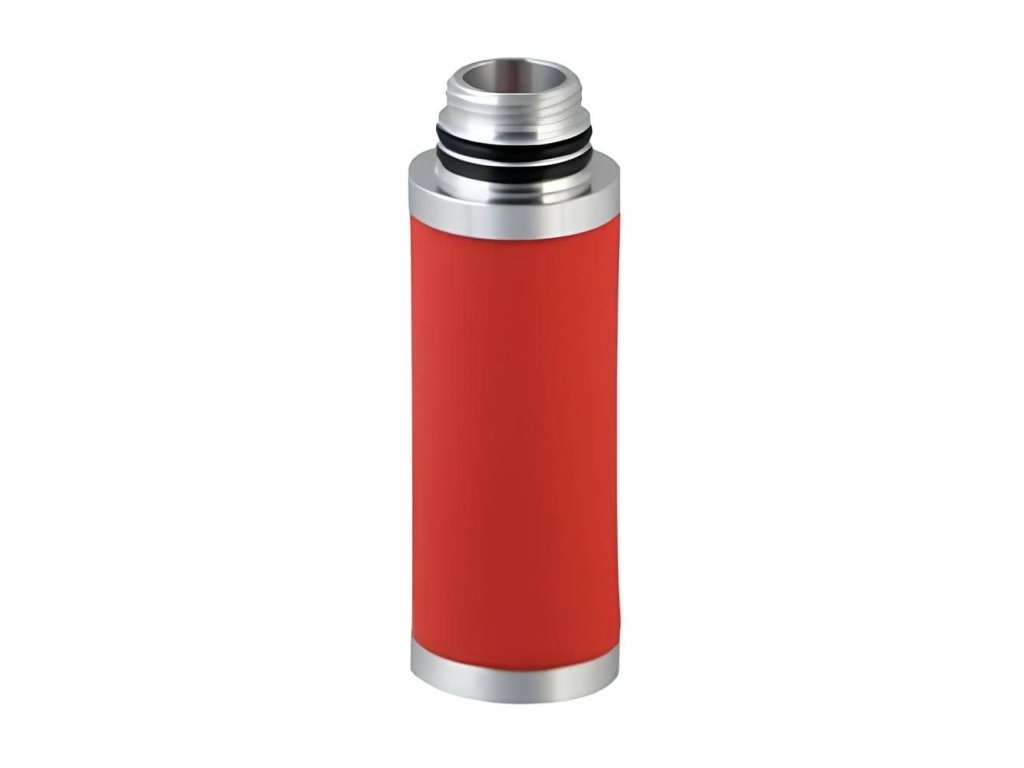

| Filterelement | CHPS-003V |
| Material des Elements | Borosilikat-Mikrofasern |
| Gehäuse | Kohlenstoffstahl, chemisch vernickelt |
| Höhe A | 182 mm |
| Breite des Kopfes B | 98 mm |
| Größte Breite C | 104 mm |
| Von der Oberkante D | 30 mm |
| Gewicht | 7,6 kg |
| Kondensatableiter | nicht enthalten, separat wählbar |
| Kondensatauslass | Öffnung G 1/4" im Boden |
Gehäuse und Abmessungen
Das Gehäuse ist aus Kohlenstoffstahl ANSI A-105 mit chemischer Vernickelung, Armaturen und Schrauben sind aus Edelstahl 1.4404, die Dichtungen aus FKM mit Stützring aus PTFE. Die Luft wird über Rohrinnengewinde im Filterkopf angeschlossen, das Kondensat fließt über eine Öffnung G 1/4" im Boden ab.
Laut Hersteller: Höhe A 182 mm, Breite des Kopfes B 98 mm, größte Breite C 104 mm und Abstand von der Oberkante D 30 mm. Gewicht 7,6 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei höherem Druck wird er mit dem Korrekturfaktor multipliziert, ab 100 bar beträgt er 12:
| Druck (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Durchfluss (l/min) | 667 | 2.001 | 3.335 | 5.336 | 8.004 | 8.004 | 8.004 |
Element und Zubehör
| Zu diesem Filter: | |
|---|---|
| Ersatzelement | CHPS-003V |
| Kondensatableiter (separat wählbar) | TD420M-230VAC, TD420M-24VDC |
| Befestigungswinkel für die Wand | CHP-WS |
| Wasserabscheider vor dem Filter | Zyklonabscheider CHP |
Wohin er gehört
Er gehört hinter den Feinvorfilter CHP4M, der ihn schützt. Vor der Aktivkohle CHP4A ist er Pflicht.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Hochdruck-Mikrofilter CHP4S für Druckluft bis 420 bar |
|---|---|
| Ausführung: | Mikrofilter |
| Druck: | 420 bar |
| Verbindung: | 1/4" |
| Maße: | 182 × 98 × 104 mm |
| Filtration: | 0,01 µm |
| Filterpatrone: | CHPS-003V |
| Material: | Kohlenstoffstahl |
| Kondensatableitung: | Ohne Ablass |
| Arbeitstemperatur: | +1,5 / +65°C |
| Fließen: | 667 l/min |
| Restöl: | <0,01 mg/m³ |
| Qualitätsklasse - Öle: | 1 |
| Qualitätsklasse - feste Verunreinigungen: | 1 |
