Edelstahl-Mikrofilter IHP2S-010 – 250 bar, G 3/4", 3.250 l/min 0,01 Mikron · Klasse 1-x-1 · 250 bar
Artikelnummer: IHP2S-010
Verwandte Produkte
Produktdetailbeschreibung
Der Edelstahl-Mikrofilter IHP2S-010 hält Partikel über 0,01 µm, Wasser und Öl zurück; der Restölgehalt liegt unter 0,01 mg/m³. Er hat ein Gewinde G 3/4", einen Durchfluss von 3.250 l/min bei 7 bar und einen Betriebsdruck bis 250 bar.
Er gehört zur Baureihe der Hochdruckfilter IHP2 und dort zu den Mikrofiltern IHP2S: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 3/4" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 3.250 l/min (195 Nm³/h) |
| Betriebsdruck | 250 bar |
| Betriebstemperatur | +1,5 bis +65 °C |
| Filterfeinheit | 0,01 µm |
| Klasse ISO 8573-1 | 1-x-1 |
| Restölgehalt | < 0,01 mg/m³ |
| Elementwechsel | bei 350 mbar Druckverlust, mindestens einmal in 12 Monaten |
| Filterelement | IHPS-010V |
| Material des Elements | Borosilikat-Mikrofasern |
| Gehäuse | Edelstahl 1.4301, auf Wunsch 1.4404 |
| Höhe A | 254 mm |
| Breite des Kopfes B | 118 mm |
| Größte Breite C | 129 mm |
| Von der Oberkante D | 36 mm |
| Gewicht | 16,6 kg |
| Kondensatableiter | nicht enthalten, separat wählbar |
| Kondensatauslass | Öffnung G 1/4" im Boden |

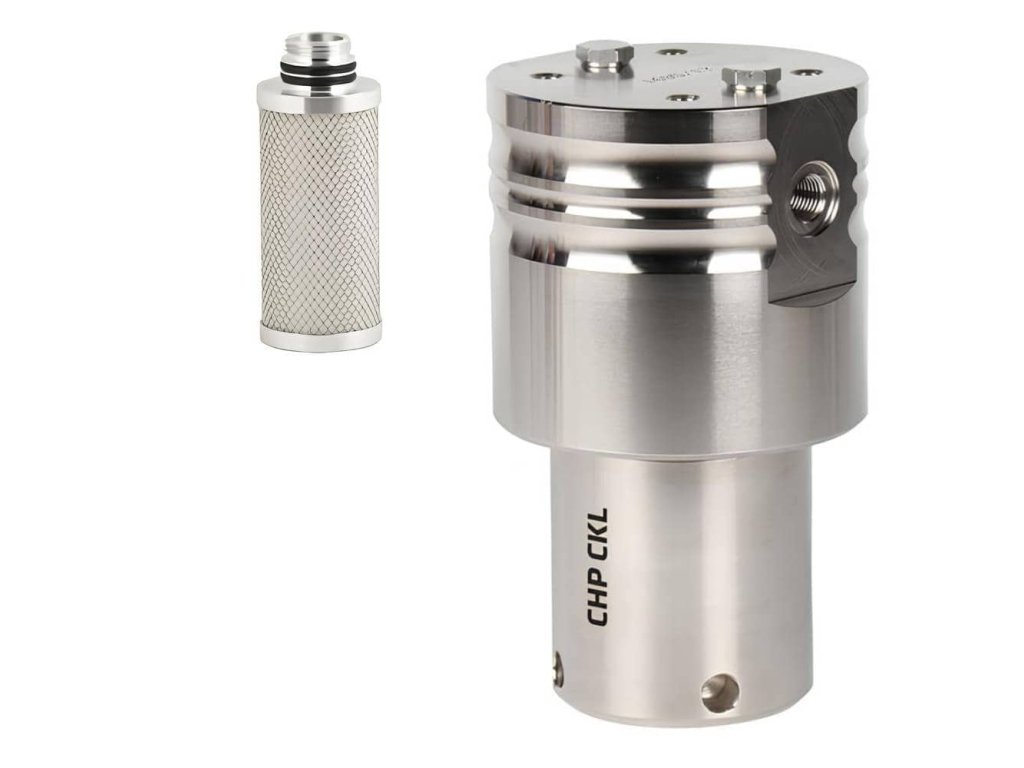

Gehäuse und Abmessungen
Das Gehäuse ist aus Edelstahl 1.4301, auf Wunsch aus 1.4404. Die Luft wird über Rohrinnengewinde im Filterkopf angeschlossen, das Kondensat fließt über eine Öffnung G 1/4" im Boden ab.
Laut Hersteller: Höhe A 254 mm, Breite des Kopfes B 118 mm, größte Breite C 129 mm und Abstand von der Oberkante D 36 mm. Gewicht 16,6 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei höherem Druck wird er mit dem Korrekturfaktor multipliziert, ab 100 bar beträgt er 12:
| Druck (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Durchfluss (l/min) | 3.250 | 9.750 | 16.250 | 26.000 | 39.000 | 39.000 |
Element und Zubehör
| Zu diesem Filter: | |
|---|---|

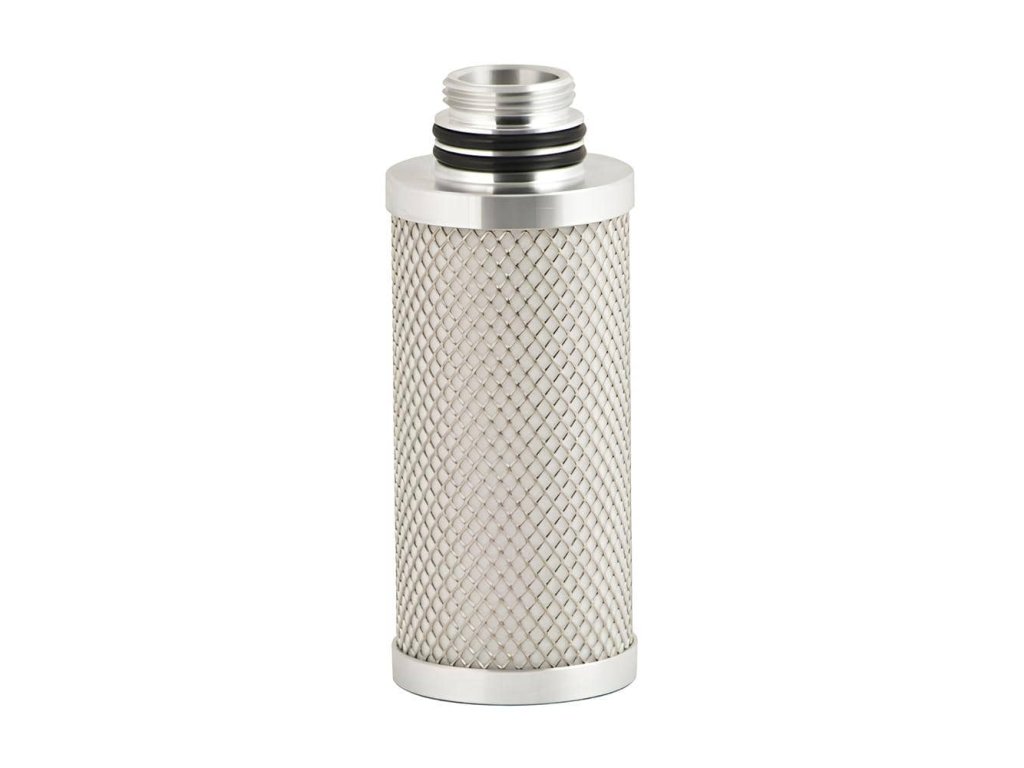

| Ersatzelement | IHPS-010V |
| Kondensatableiter (separat wählbar) | TD420M-230VAC, TD420M-24VDC |
| Befestigungswinkel für die Wand | CHP-WM |
| Wasserabscheider vor dem Filter | Zyklonabscheider IHP |
Wohin er gehört
Er gehört hinter den Feinvorfilter IHP2M, der ihn schützt. Vor der Aktivkohle IHP2A ist er Pflicht.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Edelstahl-Hochdruck-Mikrofilter IHP2S für Druckluft bis 250 bar |
|---|---|
| Ausführung: | Mikrofilter |
| Druck: | 250 bar |
| Verbindung: | 3/4" |
| Maße: | 254 × 118 × 129 mm |
| Filtration: | 0,01 µm |
| Filterpatrone: | IHPS-010V |
| Material: | Edelstahl |
| Kondensatableitung: | Ohne Ablass |
| Arbeitstemperatur: | +1,5 / +65°C |
| Fließen: | 3 250 l/min |
| Restöl: | <0,01 mg/m³ |
| Qualitätsklasse - Öle: | 1 |
| Qualitätsklasse - feste Verunreinigungen: | 1 |
