Nerezový mikrofilter IHP4S-010 – 420 bar, G 3/4", 3 250 l/min 0,01 mikrónu · trieda 1-x-1 · 420 bar
Kód: IHP4S-010
Súvisiaci tovar
Podrobný popis
Nerezový mikrofilter IHP4S-010 zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Má závit G 3/4", prietok 3 250 l/min pri 7 bar a pracovný tlak do 420 bar.
Patrí do radu vysokotlakových filtrov IHP4 medzi mikrofiltre IHP4S: teleso je pre všetky stupne rovnaké, líši sa vložka.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 3/4" (vnútorný rúrkový závit) |
| Prietok pri 7 bar | 3 250 l/min (195 Nm³/h) |
| Pracovný tlak | 420 bar |
| Pracovná teplota | +1,5 až +65 °C |
| Jemnosť filtrácie | 0,01 µm |
| Trieda ISO 8573-1 | 1-x-1 |
| Zvyškový olej | < 0,01 mg/m³ |
| Výmena vložky | pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov |
| Vložka | IHPS-010V |
| Materiál vložky | borosilikátové mikrovlákna |
| Teleso | nerezová oceľ 1.4301, na želanie 1.4404 |
| Výška A | 254 mm |
| Šírka hlavy B | 118 mm |
| Najväčšia šírka C | 129 mm |
| Od hornej hrany D | 36 mm |
| Hmotnosť | 16,6 kg |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
| Vypúšťanie kondenzátu | otvor G 1/4" v dne |

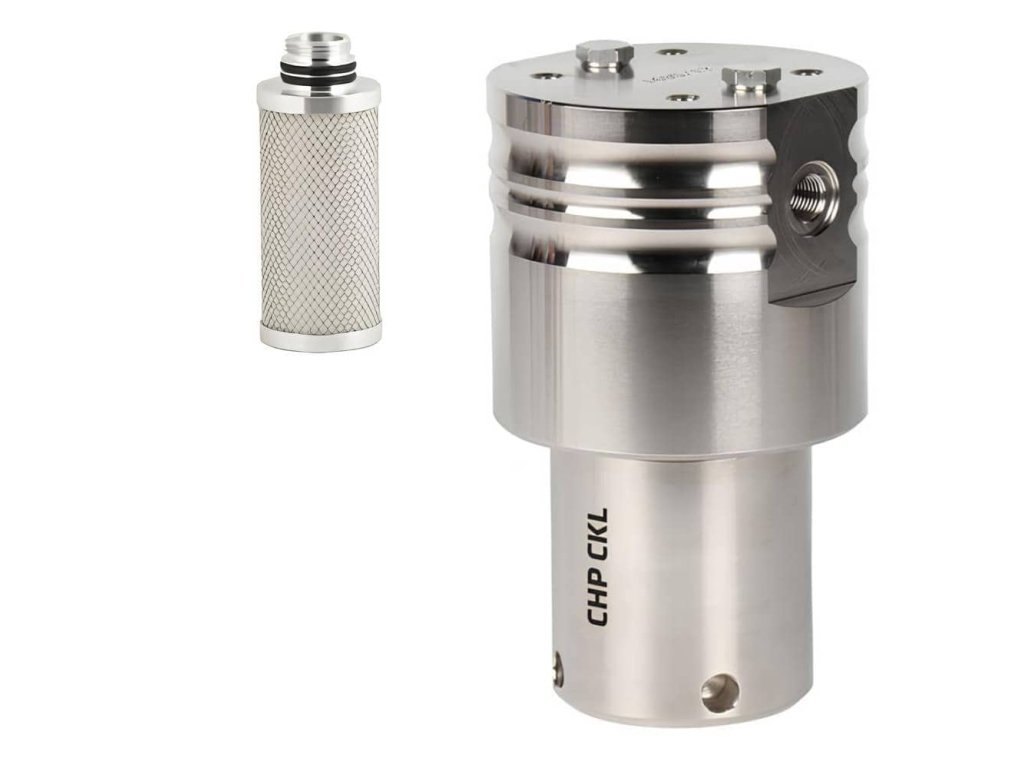

Teleso a rozmery
Teleso je z nerezovej ocele 1.4301, na želanie z 1.4404. Vzduch sa pripája vnútornými rúrkovými závitmi v hlave filtra, kondenzát odchádza otvorom G 1/4" v dne.
Podľa výrobcu: výška A 254 mm, šírka hlavy B 118 mm, najväčšia šírka C 129 mm a od hornej hrany D 36 mm. Hmotnosť 16,6 kg.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku sa násobí korekčným faktorom, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Prietok (l/min) | 3 250 | 9 750 | 16 250 | 26 000 | 39 000 | 39 000 | 39 000 |
Vložka a príslušenstvo
| K tomuto filtru: | |
|---|---|
| Náhradná vložka | IHPS-010V |
| Odpúšťanie kondenzátu (objednáva sa zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Uholník na stenu | CHP-WM |
| Odlučovač vody pred filter | cyklónové odlučovače IHP |
Kam ho zaradiť
Patrí za jemný predfilter IHP4M, ktorý ho chráni. Pred aktívnym uhlím IHP4A je povinný.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Vzduchové mikrofiltre z nehrdzavejúcej ocele IHP4S do 400 barov |
|---|---|
| Prevedenie: | Mikrofilter |
| Tlak: | 420 bar |
| Pripojenie: | 3/4" |
| Rozmery: | 254 × 118 × 129 mm |
| Filtrácia: | 0,01 µm |
| Vložka filtra: | IHPS-010V |
| Materiál: | Nerezová oceľ |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Pracovná teplota: | +1,5 / +65°C |
| Prietok: | 3 250 l/min |
| Zvyškový olej: | <0,01 mg/m³ |
| Trieda kvality - oleje: | 1 |
| Trieda kvality - pevné nečistoty: | 1 |
