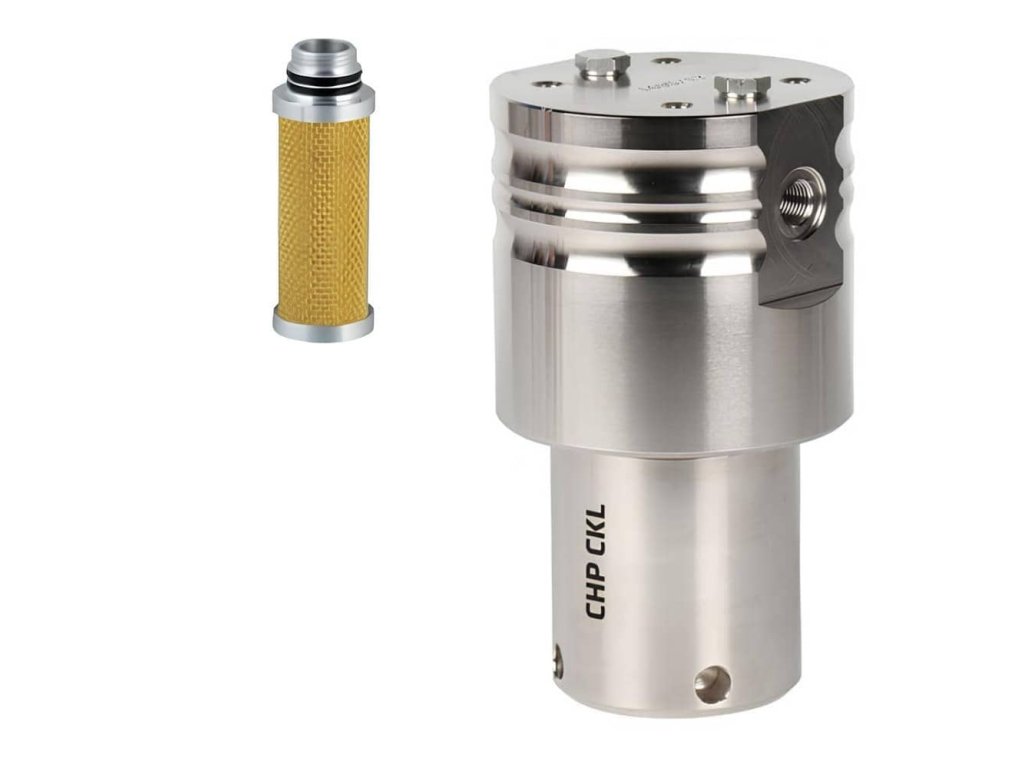

Základný filter CHP2P-030 – 250 bar, G 1 1/4", 6 333 l/min 3 mikróny · trieda 6 · 250 bar
Kód: CHP2P-030
Súvisiaci tovar
Podrobný popis
Základný vysokotlakový filter CHP2P-030 zachytí pevné nečistoty väčšie ako 3 µm a kvapalnú vodu. Má závit G 1 1/4", prietok 6 333 l/min pri 7 bar a pracovný tlak do 250 bar.
Patrí do radu vysokotlakových filtrov CHP2 medzi základné filtre CHP2P: teleso je pre všetky stupne rovnaké, líši sa vložka.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 1 1/4" (vnútorný rúrkový závit) |
| Prietok pri 7 bar | 6 333 l/min (380 Nm³/h) |
| Pracovný tlak | 250 bar |
| Pracovná teplota | +1,5 až +65 °C |
| Jemnosť filtrácie | 3 µm |
| Trieda ISO 8573-1 | 6-x-x |
| Výmena vložky | pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov |
| Vložka | CHPP-030V |
| Materiál vložky | akrylové vlákna a celulóza |
| Teleso | uhlíková oceľ s chemickým niklovaním |
| Výška A | 328 mm |
| Šírka hlavy B | 145 mm |
| Najväčšia šírka C | 158 mm |
| Od hornej hrany D | 46 mm |
| Hmotnosť | 28,6 kg |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
| Vypúšťanie kondenzátu | otvor G 1/4" v dne |
Teleso a rozmery
Teleso je z uhlíkovej ocele ANSI A-105 s chemickým niklovaním, armatúry a skrutky sú z nerezovej ocele 1.4404, tesnenie z FKM s oporným krúžkom z PTFE. Vzduch sa pripája vnútornými rúrkovými závitmi v hlave filtra, kondenzát odchádza otvorom G 1/4" v dne.
Podľa výrobcu: výška A 328 mm, šírka hlavy B 145 mm, najväčšia šírka C 158 mm a od hornej hrany D 46 mm. Hmotnosť 28,6 kg.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku sa násobí korekčným faktorom, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Prietok (l/min) | 6 333 | 18 999 | 31 665 | 50 664 | 75 996 | 75 996 |
Vložka a príslušenstvo
| K tomuto filtru: | |
|---|---|
| Náhradná vložka | CHPP-030V |
| Odpúšťanie kondenzátu (objednáva sa zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Uholník na stenu | CHP-WL |
| Odlučovač vody pred filter | cyklónové odlučovače CHP |
Kam ho zaradiť
Patrí za hrubý filter alebo na začiatok filtrácie, pred prachový filter CHP2R alebo jemný predfilter CHP2M.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Vzduchové základné filtre CHP2P do 250 barov |
|---|---|
| Prevedenie: | Základný filter |
| Tlak: | 250 bar |
| Pripojenie: | 1 1/4" |
| Rozmery: | 328 × 145 × 158 mm |
| Filtrácia: | 3 µm |
| Vložka filtra: | CHPP-030V |
| Materiál: | Uhlíková oceľ |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Pracovná teplota: | +1,5 / +65°C |
| Prietok: | 6 333 l/min |
| Trieda kvality - pevné nečistoty: | 6 |
