Geschweißter Vorfilter PFIW1-150 – 14 bar, G 2", 21.000 l/min gesinterter Edelstahl 1 Mikron, geschweißt · 14 bar
Artikelnummer: PFIW1-150
Verwandte Produkte
Produktdetailbeschreibung
Der geschweißte Prozess-Vorfilter PFIW1-150 hält feste Partikel über 1 µm zurück. Er hat einen Anschluss G 2" (Rohrinnengewinde), einen Durchfluss von 21.000 l/min bei 7 bar und einen Betriebsdruck bis 14 bar.
Er gehört zur Baureihe der Prozessfilter PF und dort zu den geschweißten Vorfiltern PFIW1: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 2" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 21.000 l/min (1.260 Nm³/h) |
| Betriebsdruck | 14 bar |
| Temperatur des Elements | +1,5 bis +150 °C |
| Filterfeinheit | 1 µm |
| Elementwechsel | mindestens einmal in 12 Monaten |

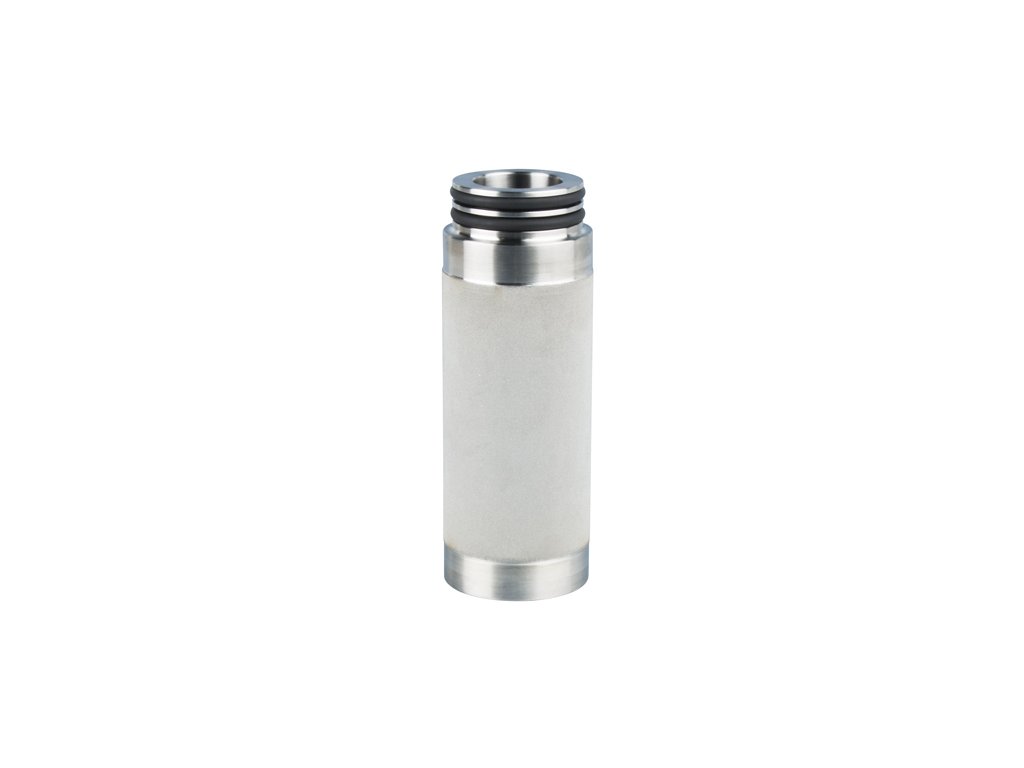

| Filterelement | PFIW1-150V |
| Material des Elements | gesinterter Edelstahl 1.4404 |
| Ausführung des Elements | gesintert, geschweißt |
| Gehäuse | Edelstahl 1.4404 |
| Höhe A | 572 mm |
| Breite über Anschlüsse B | 180 mm |
| Gehäusedurchmesser C | 114,3 mm |
| Gewicht | 6 kg |
| Kondensatauslass E | Gewinde G 1/4" im Boden |
| Kondensatableiter | separat wählbar |
Gehäuse und Abmessungen
Das Gehäuse ist aus Edelstahl 1.4404, auf Wunsch aus 1.4301, mit einer auf Ra 1,6 polierten Außenfläche und Dichtungen aus EPDM (auf Wunsch FKM oder Silikon). Es hält −20 bis +150 °C aus; die tatsächliche Grenze hängt von Dichtung und Element ab.
Maße laut Hersteller: Höhe A 572 mm, Breite über Anschlüsse B 180 mm, Gehäusedurchmesser C 114,3 mm. Gewicht 6 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei anderem Druck wird er mit dem Korrekturfaktor multipliziert, bei 14 bar beträgt er 1,88:
| Druck (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Durchfluss (l/min) | 13.230 | 21.000 | 28.980 | 39.480 |
Element und Zubehör
| Zu diesem Filter: | |
|---|---|
| Ersatzelement | PFIW1-150V |
| Kondensatableiter (separat wählbar) | AOK20SS |
Wohin er gehört
Er gehört hinter das Basissieb oder den Faser-Vorfilter, vor den Feinvorfilter PFM — anstelle des Sinter-Vorfilters PFI1.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Geschweißte Edelstahl-Vorfilter PFIW1 bis 14 bar |
|---|---|
| Druck: | 14 bar |
| Verbindung: | 2" |
| Maße: | 572 × 180 × 114,3 mm |
| Filtration: | 1 µm |
| Filterpatrone: | PFIW1-150V |
| Material: | Edelstahl |
| Kondensatableitung: | Ohne Ablass |
| Anzahl der Einsätze: | 1 |
| Arbeitstemperatur: | +1,5 / +150 °C |
| Fließen: | 21.000 l/min |
| Produkttyp: | Komplettfilter |
| Filtrationsstufe: | Staubfilter 1 µm |
| Anschlussart: | Innengewinde |
