Grobfilter CHP2B-047 – 250 bar, G 1 1/2", 8.250 l/min 15 Mikron · Klasse 8 · 250 bar
Artikelnummer: CHP2B-047
Verwandte Produkte
Produktdetailbeschreibung
Der Hochdruck-Grobfilter CHP2B-047 mit Sinterelement hält grobe feste Verunreinigungen über 15 µm zurück und schützt die feineren Stufen dahinter. Er hat ein Gewinde G 1 1/2", einen Durchfluss von 8.250 l/min bei 7 bar und einen Betriebsdruck bis 250 bar.
Er gehört zur Baureihe der Hochdruckfilter CHP2 und dort zu den Grobfiltern CHP2B: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 1 1/2" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 8.250 l/min (495 Nm³/h) |
| Betriebsdruck | 250 bar |
| Betriebstemperatur | +1,5 bis +65 °C |
| Filterfeinheit | 15 µm |
| Klasse ISO 8573-1 | 8-x-x |
| Elementwechsel | Reinigung im Ultraschallbad oder durch Ausblasen gegen die Strömungsrichtung, bei Bedarf Wechsel |

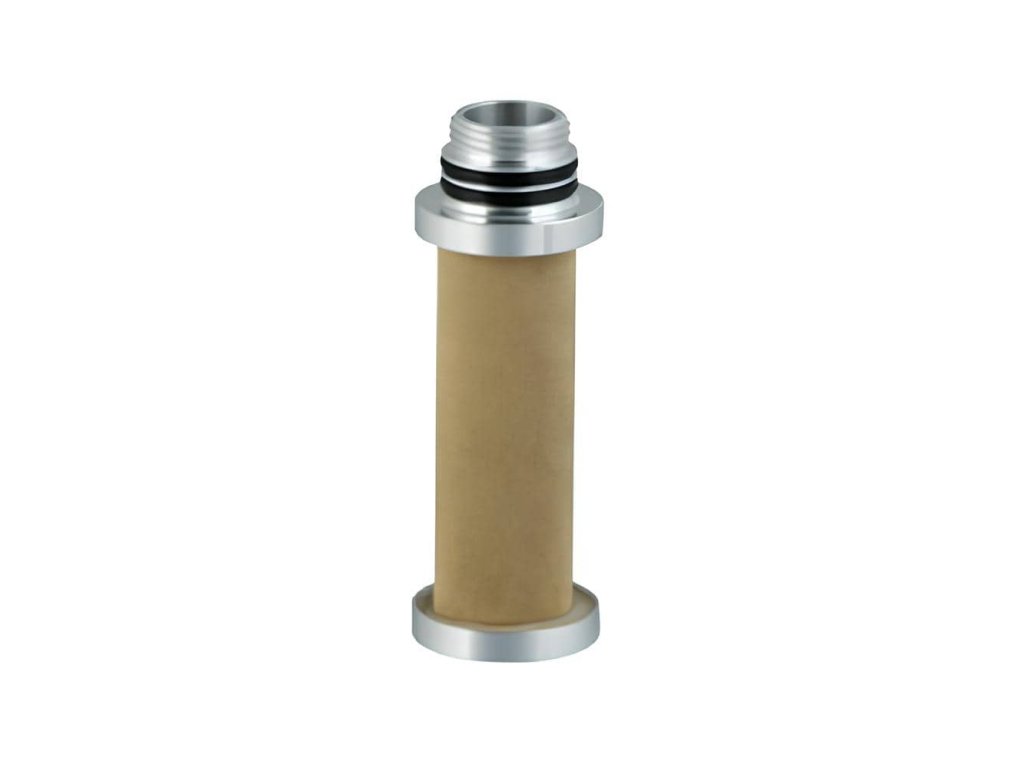

| Filterelement | CHPB-047V |
| Material des Elements | gesintertes Messing |
| Gehäuse | Kohlenstoffstahl, chemisch vernickelt |
| Höhe A | 385 mm |
| Breite des Kopfes B | 195 mm |
| Größte Breite C | 216 mm |
| Von der Oberkante D | 65 mm |
| Gewicht | 65,9 kg |
| Kondensatableiter | nicht enthalten, separat wählbar |
| Kondensatauslass | Öffnung G 1/4" im Boden |
Gehäuse und Abmessungen
Das Gehäuse ist aus Kohlenstoffstahl ANSI A-105 mit chemischer Vernickelung, Armaturen und Schrauben sind aus Edelstahl 1.4404, die Dichtungen aus FKM mit Stützring aus PTFE. Die Luft wird über Rohrinnengewinde im Filterkopf angeschlossen, das Kondensat fließt über eine Öffnung G 1/4" im Boden ab.
Laut Hersteller: Höhe A 385 mm, Breite des Kopfes B 195 mm, größte Breite C 216 mm und Abstand von der Oberkante D 65 mm. Gewicht 65,9 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei höherem Druck wird er mit dem Korrekturfaktor multipliziert, ab 100 bar beträgt er 12:
| Druck (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Durchfluss (l/min) | 8.250 | 24.750 | 41.250 | 66.000 | 99.000 | 99.000 |
Element und Zubehör
| Zu diesem Filter: | |
|---|---|
| Ersatzelement | CHPB-047V |
| Kondensatableiter (separat wählbar) | TD420M-230VAC, TD420M-24VDC |
| Befestigungswinkel für die Wand | CHP-WXL |
| Wasserabscheider vor dem Filter | Zyklonabscheider CHP |
Wohin er gehört
Er gehört an den Anfang der Filtration, vor den Basisfilter CHP2P oder den Staubfilter CHP2R.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Hochdruck-Grobfilter CHP2B mit Sinterelement bis 250 bar |
|---|---|
| Ausführung: | Grobfilter |
| Druck: | 250 bar |
| Verbindung: | 1 1/2" |
| Maße: | 385 × 195 × 216 mm |
| Filtration: | 15 µm |
| Filterpatrone: | CHPB-047V |
| Material: | Kohlenstoffstahl |
| Kondensatableitung: | Ohne Ablass |
| Arbeitstemperatur: | +1,5 / +65°C |
| Fließen: | 8.250 l/min |
| Qualitätsklasse - feste Verunreinigungen: | 8 |
