Edelstahl-Grobfilter IHP2N25-003 – 250 bar, G 1/4", 667 l/min Edelstahlsieb 25 Mikron · 250 bar
Artikelnummer: IHP2N25-003
Verwandte Produkte
Produktdetailbeschreibung
Der Edelstahl-Grobfilter IHP2N25-003 mit Siebelement hält grobe feste Verunreinigungen über 25 µm zurück und schützt die feineren Stufen dahinter. Er hat ein Gewinde G 1/4", einen Durchfluss von 667 l/min bei 7 bar und einen Betriebsdruck bis 250 bar.
Er gehört zur Baureihe der Hochdruckfilter IHP2 und dort zu den Grobfiltern IHP2N25: Das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschluss | G 1/4" (Rohrinnengewinde) |
| Durchfluss bei 7 bar | 667 l/min (40 Nm³/h) |
| Betriebsdruck | 250 bar |
| Betriebstemperatur | +1,5 bis +65 °C |
| Filterfeinheit | 25 µm |
| Elementwechsel | mindestens einmal in 12 Monaten |

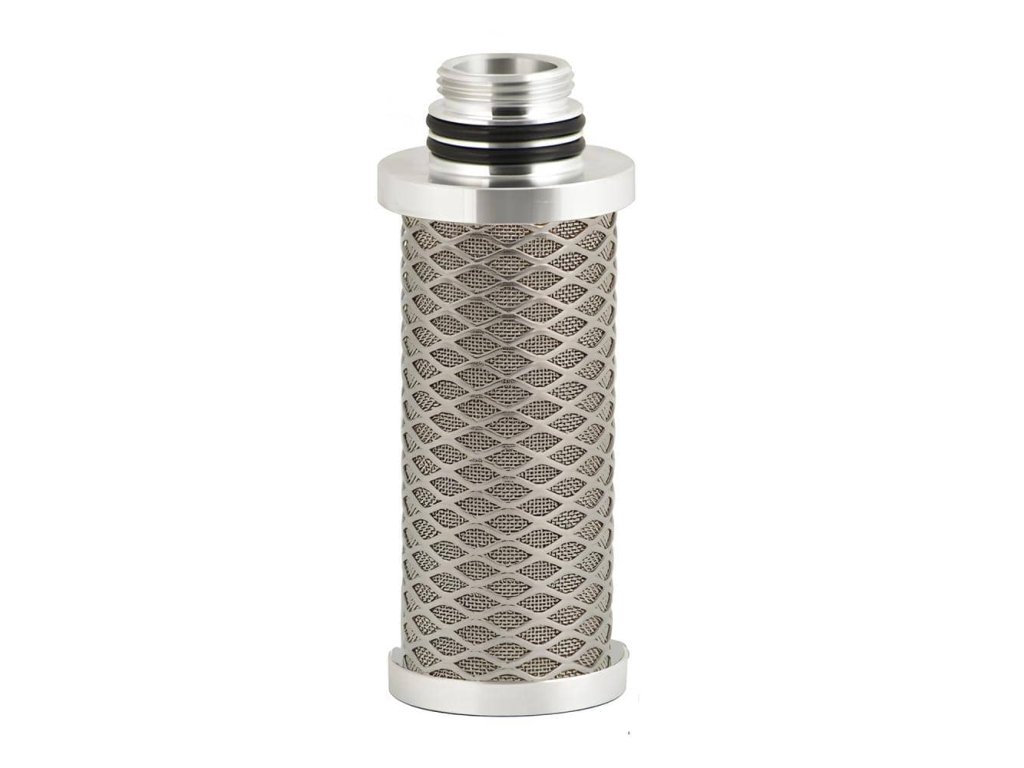

| Filterelement | IHPN25-003V |
| Material des Elements | Edelstahlsieb 1.4301 |
| Gehäuse | Edelstahl 1.4301, auf Wunsch 1.4404 |
| Höhe A | 182 mm |
| Breite des Kopfes B | 98 mm |
| Größte Breite C | 104 mm |
| Von der Oberkante D | 30 mm |
| Gewicht | 7,9 kg |
| Kondensatableiter | nicht enthalten, separat wählbar |
| Kondensatauslass | Öffnung G 1/4" im Boden |
Gehäuse und Abmessungen
Das Gehäuse ist aus Edelstahl 1.4301, auf Wunsch aus 1.4404. Die Luft wird über Rohrinnengewinde im Filterkopf angeschlossen, das Kondensat fließt über eine Öffnung G 1/4" im Boden ab.
Laut Hersteller: Höhe A 182 mm, Breite des Kopfes B 98 mm, größte Breite C 104 mm und Abstand von der Oberkante D 30 mm. Gewicht 7,9 kg.
Durchfluss nach Druck
Der Durchfluss gilt für 7 bar Druck und +20 °C. Bei höherem Druck wird er mit dem Korrekturfaktor multipliziert, ab 100 bar beträgt er 12:
| Druck (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Durchfluss (l/min) | 667 | 2.001 | 3.335 | 5.336 | 8.004 | 8.004 |
Element und Zubehör
| Zu diesem Filter: | |
|---|---|
| Ersatzelement | IHPN25-003V |
| Kondensatableiter (separat wählbar) | TD420M-230VAC, TD420M-24VDC |
| Befestigungswinkel für die Wand | CHP-WS |
| Wasserabscheider vor dem Filter | Zyklonabscheider IHP |
Wohin er gehört
Er gehört an den Anfang der Filtration, vor den Basisfilter IHP2N5 oder den Staubfilter IHP2R.
Weitere Baugrößen finden Sie bei den Filtern derselben Stufe.
Zusätzliche Parameter
| Kategorie: | Edelstahl-Hochdruck-Grobfilter IHP2N25 mit Sieb bis 250 bar |
|---|---|
| Ausführung: | Grobfilter |
| Druck: | 250 bar |
| Verbindung: | 1/4" |
| Maße: | 182 × 98 × 104 mm |
| Filtration: | 25 µm |
| Filterpatrone: | IHPN25-003V |
| Material: | Edelstahl |
| Kondensatableitung: | Ohne Ablass |
| Arbeitstemperatur: | +1,5 / +65°C |
| Fließen: | 667 l/min |
