Adsorpčná sušička ADRY-36 – G 3/8", 600 l/min
Kód: ADRY-36
Súvisiaci tovar
Podrobný popis

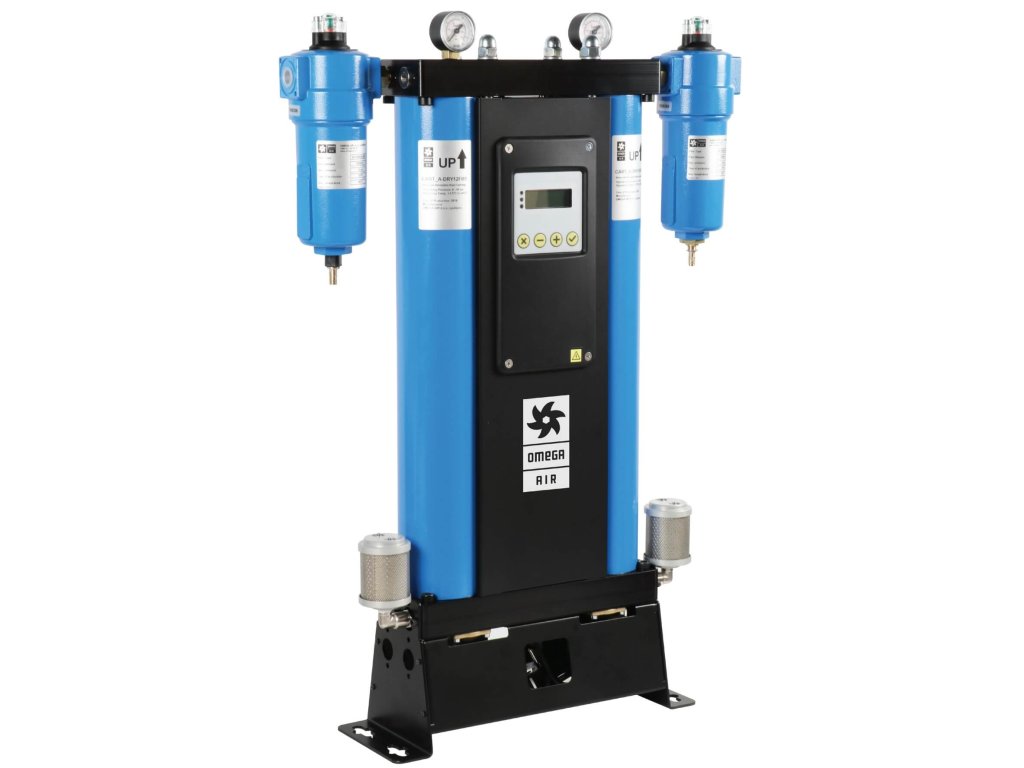

Adsorpčná sušička Omega Air ADRY-36 vysuší 36 Nm³/h (600 l/min) stlačeného vzduchu na tlakový rosný bod −40 °C. Na výstupe zostane 28,4 Nm³/h, zvyšok sa spotrebuje na regeneráciu druhého stĺpca.
Patrí do radu adsorpčných sušičiek ADRY, kde nájdete všetky veľkosti a výklad, ako sušička pracuje.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Vstupný prietok | 36 Nm³/h (600 l/min) |
| Výstupný prietok | 28,4 Nm³/h |
| Pripojenie | G 3/8" |
| Pracovný tlak | 4 až 16 bar |
| Tlakový rosný bod | −40 °C, na želanie −25 °C alebo −70 °C |
| Pracovná teplota | +1,5 až +50 °C |
| Napájanie | 230 V, 50/60 Hz |
| Príkon | menej ako 35 W |
| Krytie | IP 65 |
| Riadiaca jednotka | základné vyhotovenie 6 LED, s úsporným riadením podľa rosného bodu displej |
| Rozmery A × B × C | 1509 × 280 × 100 mm |
| Rozmery s filtrami A* × B* × C* | 1495 × 480 × 130 mm |
| Rozstup pätiek D | 354 mm |
| Hmotnosť | 27,5 kg |
| Vstupný filter | mikrofilter AFS 0,01 µm |
| Výstupný filter | prachový filter AFR 1 µm |

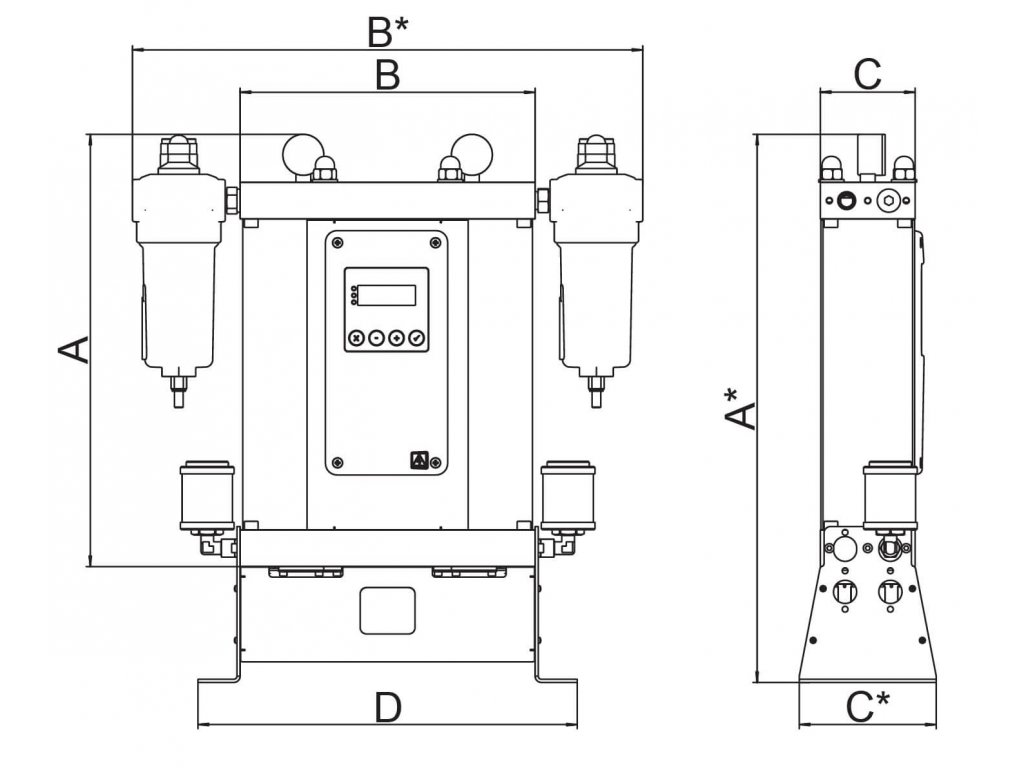

Rozmery
Výška 1509 mm (s filtrami 1495 mm), šírka 280 mm (s filtrami 480 mm), hĺbka 100 mm (s filtrami 130 mm), hmotnosť 27,5 kg.

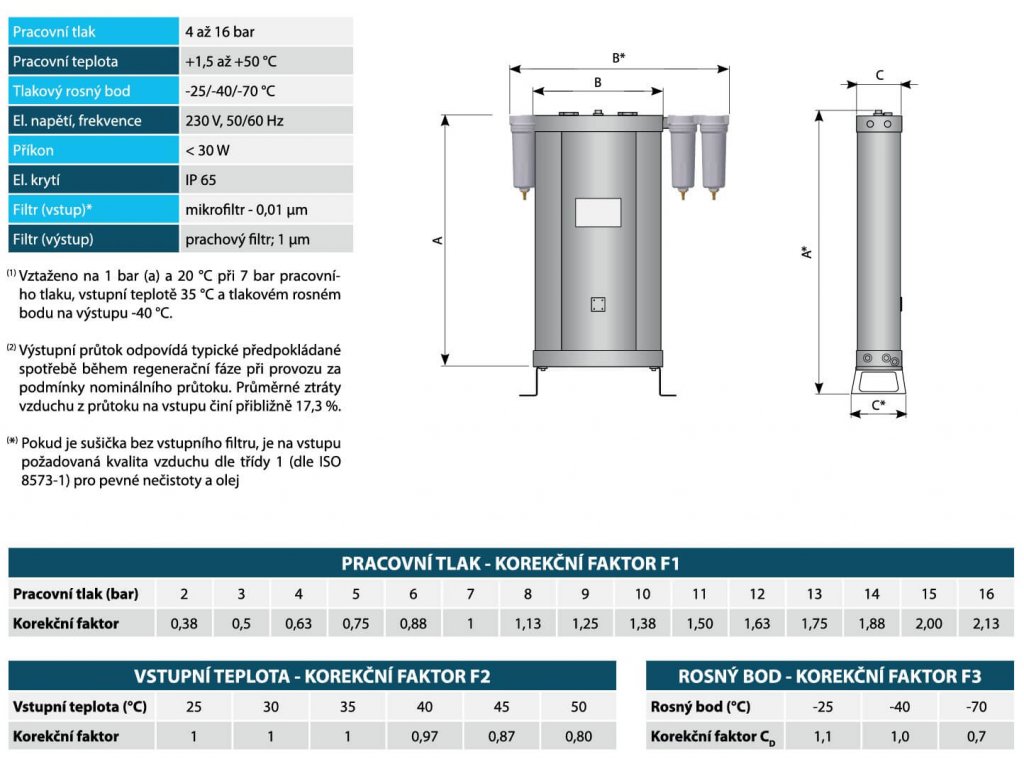

Prietok pri iných podmienkach
Menovitý prietok platí pre 7 bar, vstupnú teplotu +35 °C a rosný bod −40 °C. Pri iných podmienkach ho vynásobte faktormi: napríklad pri 10 bar a +40 °C zvládne ADRY-36 803 l/min (600 × 1,38 × 0,97).
Faktor F1 – pracovný tlak
| Tlak bar | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Faktor | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Faktor F2 – teplota vstupného vzduchu
| Teplota °C | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| Faktor | 1,00 | 1,00 | 1,00 | 0,97 | 0,87 | 0,80 |
Faktor F3 – tlakový rosný bod
| Rosný bod °C | −25 | −40 | −70 |
|---|---|---|---|
| Faktor | 1,10 | 1,00 | 0,70 |
Úsporná prevádzka
V pevnom cykle spotrebuje sušička na regeneráciu priemerne 15 až 20 % vzduchu. So snímačom rosného bodu ADRY-OSCB alebo ADRY-OS a meracou komorou ADRY-MK pracuje v premenlivom cykle a spotreba klesne podľa výrobcu aj pod 3 %. Základné vyhotovenie sušičiek ADRY ukazuje stav šiestimi LED diódami, sušičky s úsporným riadením podľa rosného bodu majú riadiacu jednotku s displejom.
Servisné sady pre túto sušičku
| Interval | Sada | Obsah |
|---|---|---|
| Po 1 roku | ADRY-6-1R | filtračné vložky, tlmiče hluku |
| Po 2 rokoch | ADRY-36-2R | filtračné vložky, tlmiče hluku, spätný ventil, tesnenia |
| Po 4 rokoch | ADRY-36-4R | filtračné vložky, tlmiče hluku, sada ventilov, adsorbent, tesnenia |
Sušičku možno zavesiť na stenu sadou ADRY-WMK.

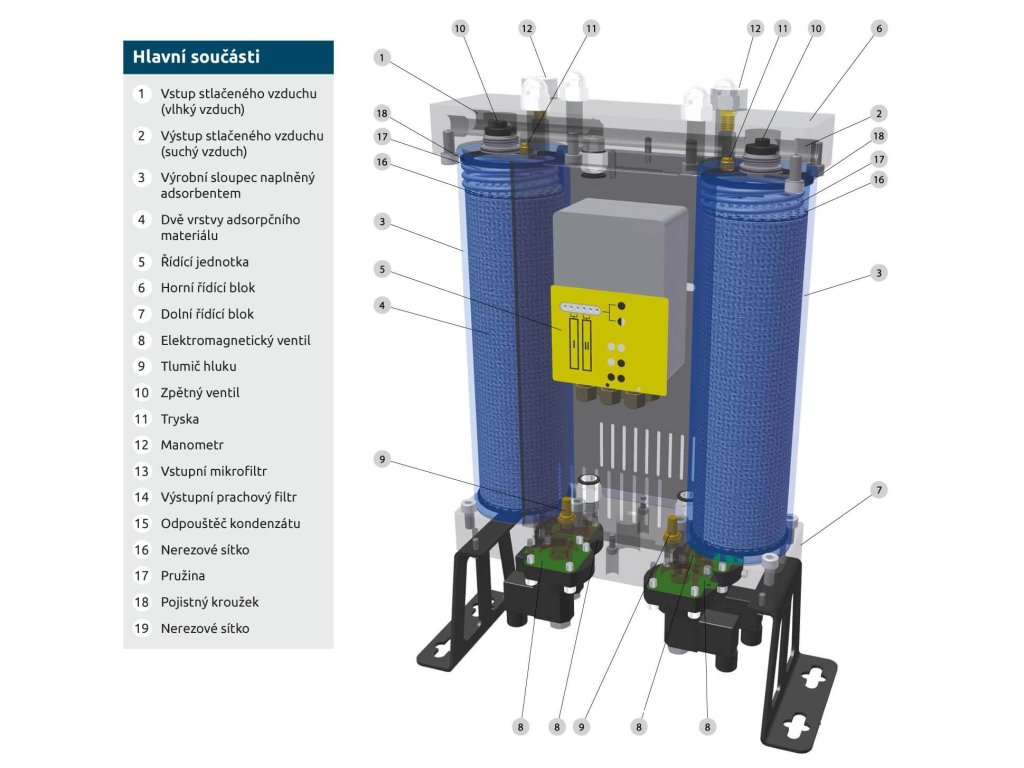

Ako pracuje
Dva stĺpce s adsorbentom sa striedajú po 10 minútach: jeden suší, druhý sa regeneruje časťou suchého vzduchu. Prepínanie riadia štyri samostatne ovládané ventily, takže nevznikajú tlakové špičky. Na stand-by kontakt možno pripojiť signál z kompresora.
Kam sušičku zaradiť
Sušička patrí za kompresor a vzdušník. Vstupný mikrofilter ju chráni pred olejom a časticami, výstupný prachový filter zachytí prach z adsorbentu. Prehľad filtrov nájdete v priemyselnej filtrácii podľa ISO 8573-1.
Servisné sady a príslušenstvo sú v kategórii servisné sady a príslušenstvo pre sušičky ADRY.
Vyhotovenie so stĺpcom s aktívnym uhlím nájdete v kategórii sušičky ADRY TAC, pre dýchací vzduch v kategórii sušičky ADRY BM.
Dodatočné parametre
| Kategória: | Sušičky stlačeného vzduchu ku kompresoru |
|---|---|
| Tlak: | 16 bar |
| Pripojenie: | 3/8" |
| Príkon motora: | 35 W |
| Napätie siete: | 230/50 V/Hz |
| Rozmery: | 480 × 130 × 1495 mm |
| Hmotnosť: | 27,5 kg |
| Prietok: | 600 l/min |
| Servisný interval: | Každé 2 roky |
| Trieda ISO: | x/2/x - ISO 8573.1 |
| Zariadenie: | Riadiaca jednotka LED displej, Filtrácia |
| Tlakový rosný bod: | -70 °C, -40 °C, -25 °C |
| Typ sušičky: | Adsorpčná sušička |
