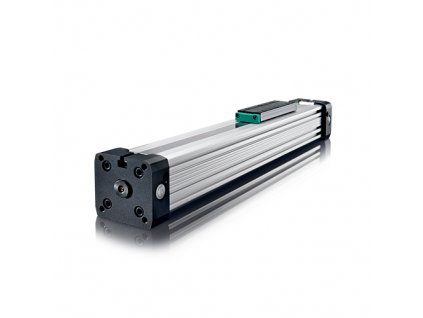

Bezpiestnicové pneumatické valce PLF

bezpístnicové pneumatické valce PLF s priemermi 16 - 63 mm
s plochým jazdcom
dvojčinné vyhotovenie s magnetom
redukcia rozmerov o 50 % oproti štandardným valcom s piestnicou
vyznačujú sa rýchlou akceleráciou a konštantnou rýchlosťou, možnosť dlhých zdvihov

Bezpístnicové valce pneumatické PLF
	Priemer mm	Zdvihy mm	Pripojenie "	Tlak bar	Teplota °C
PLF-16/...	16	100 - 5 700	M5	0,5 - 8	-10/+80
PLF-25/...	25	100 - 5 700	1/8"	0,5 - 8	-10/+80
PLF-32/...	32	100 - 5 700	1/4"	0,5 - 8	-10/+80
PLF-40/...	40	100 - 5 700	1/4"	0,5 - 8	-10/+80
PLF-50/...	50	100 - 5 700	1/4"	0,5 - 8	-10/+80
PLF-63/...	60	100 - 5 700	1/4"	0,5 - 8	-10/+80

#ShowMore#

Sily a momenty bezpiestnicového valca PLF
Ma = F × ha, Mr = F × hr Mv = F × hv	Valec		Tlačná sila piestu pri 6 bar	Tlmenie	Maximálne zaťaženie	Max. krútiaci moment (Nm)	Max. ohybový moment (Nm)
	Valec		N	mm	N	centrálne	axiálne	radiálne
	Pr.	Y	F	S	L	Mv	Ma	Mr
	16	9	110	15	120	0,5	4	0,3
	25	14	250	21	300	3	15	1
	32	18	420	26	450	4,5	30	2
	40	22	640	32	750	8	60	4
	50	28	1 000	32	1 200	15	115	7
	63	36	1 550	40	1 650	24	200	8
