Náhradné filtračné vložky pre vysokotlakové filtre CHP

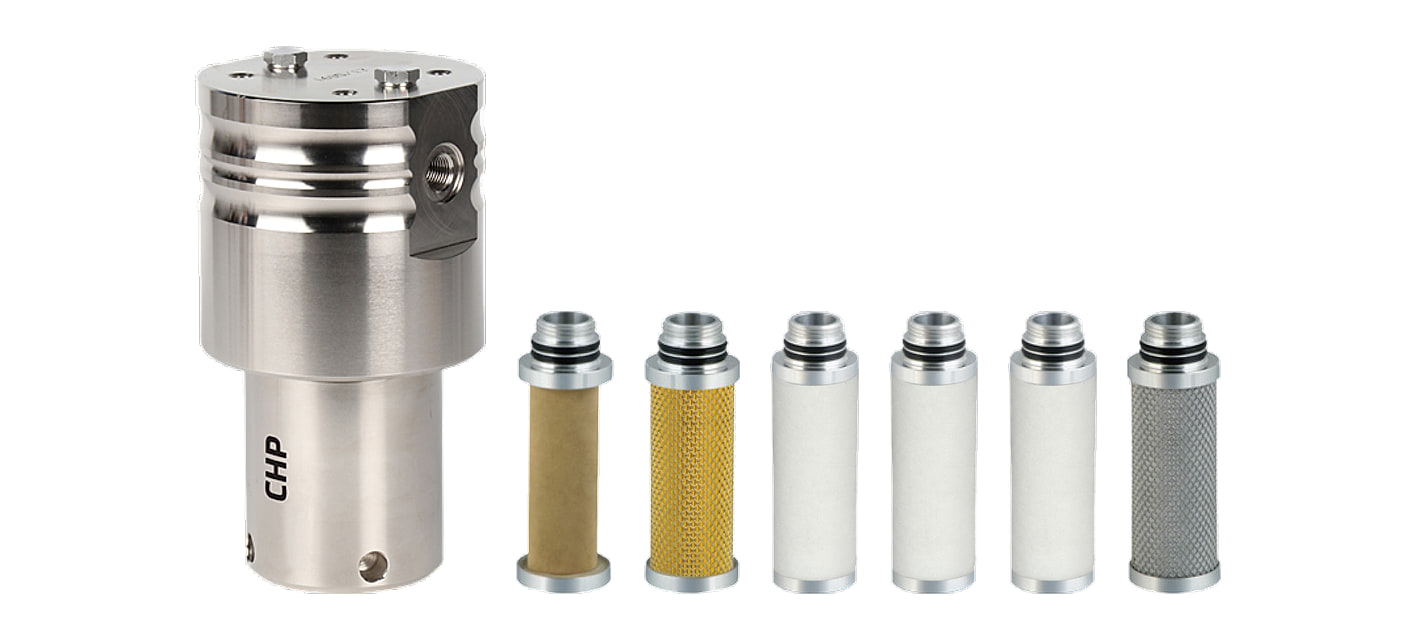

Pre 100, 250 aj 420 bar Vysokotlakový filter CHP a šesť náhradných vložiek CHP

Náhradné vložky CHP pasujú do vysokotlakových filtrov CHP1, CHP2 aj CHP4 z niklovanej uhlíkovej ocele. Vložka určuje stupeň filtrácie — od spekanej vložky B po aktívne uhlie A.

Jedna vložka pasuje do filtrov na všetky tri tlaky rovnakej veľkosti a stupňa: napríklad CHPS-007V do CHP1S-007, CHP2S-007, CHP4S-007. Vložky sú pre 8 veľkostí filtrov so závitom G 1/4" až G 2".

6stupňov filtrácie

8veľkostí

3tlakové rady 100, 250, 420 bar

6 mesiacovvýmena aktívneho uhlia

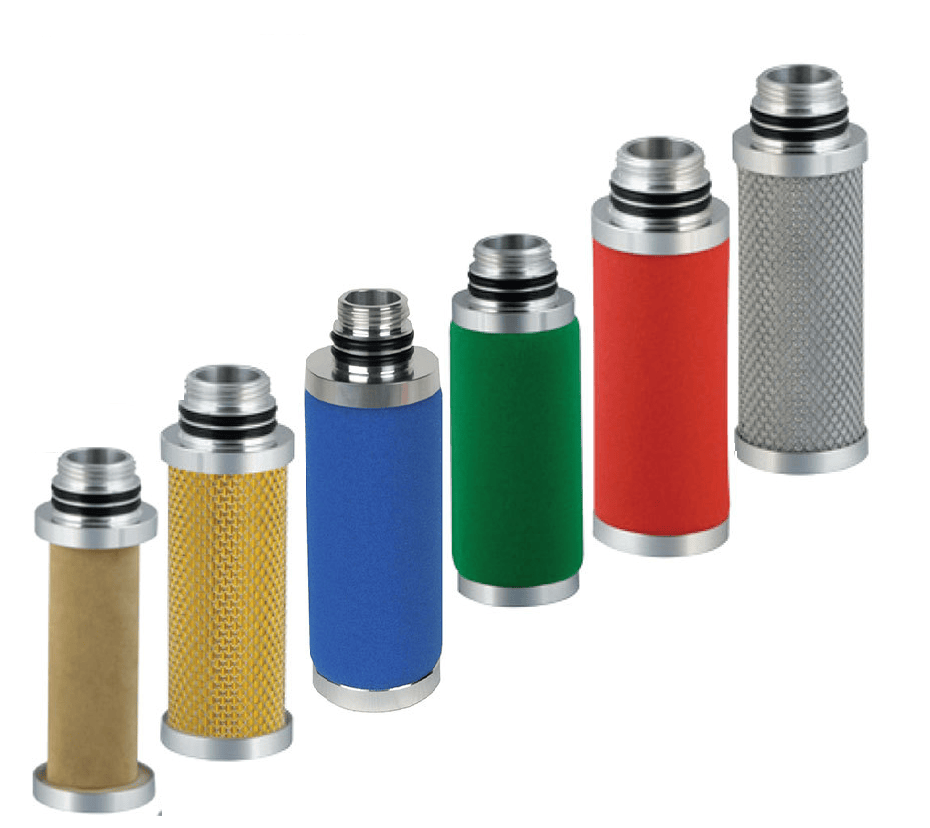

Stupne vložiek

Hrubé filtre CHPB

Spekaná vložka 15 µm zachytí hrubé nečistoty, trieda 8.

Základné filtre CHPP

Vložka 3 µm na pevné nečistoty a kvapalnú vodu, trieda 6.

Prachové filtre CHPR

Vložka 1 µm na prach a kvapalnú vodu, trieda 3.

Jemné predfiltre CHPM

Jemný predfilter 0,1 µm, zvyškový olej pod 0,1 mg/m³, trieda 2-x-2.

Mikrofiltre CHPS

Mikrofilter 0,01 µm, zvyškový olej pod 0,01 mg/m³, trieda 1-x-1.

Filtre s aktívnym uhlím CHPA

Olejové pary, uhľovodíky a zápach, zvyškový olej pod 0,005 mg/m³.

Vložky v prehľade

Vložky CHP v prehľade
Stupeň	Jemnosť	Materiál	Prevedenie	Výmena	Teplota do
B – hrubý filter	15 µm	spekaná mosadz	spekaná	čistenie, podľa potreby výmena	+65 °C
P – základný filter	3 µm	akrylové vlákna a celulóza	skladaná	350 mbar, najmenej 1× ročne	+65 °C
R – prachový filter	1 µm	borosilikátové mikrovlákna	skladaná	350 mbar, najmenej 1× ročne	+65 °C
M – jemný predfilter	0,1 µm	borosilikátové mikrovlákna	skladaná	350 mbar, najmenej 1× ročne	+65 °C
S – mikrofilter	0,01 µm	borosilikátové mikrovlákna	skladaná	350 mbar, najmenej 1× ročne	+65 °C
A – filter s aktívnym uhlím	–	aktívne uhlie	vinutá	každých 6 mesiacov	+45 °C

Vložky sa menia podľa tlakovej straty alebo podľa času, spekaná vložka B sa čistí. Aktívne uhlie pracuje do +45 °C.

Vložky podľa veľkosti a stupňa

Riadok je veľkosť filtra so závitom, stĺpec stupeň. Kód vedie na kartu vložky.

Náhradné vložky CHP podľa veľkosti a stupňa
Veľkosť (závit)	B	P	R	M	S	A
003 (G 1/4")	CHPB-003V	CHPP-003V	CHPR-003V	CHPM-003V	CHPS-003V	CHPA-003V
005 (G 3/8")	CHPB-005V	CHPP-005V	CHPR-005V	CHPM-005V	CHPS-005V	CHPA-005V
007 (G 1/2")	CHPB-007V	CHPP-007V	CHPR-007V	CHPM-007V	CHPS-007V	CHPA-007V
010 (G 3/4")	CHPB-010V	CHPP-010V	CHPR-010V	CHPM-010V	CHPS-010V	CHPA-010V
018 (G 1")	CHPB-018V	CHPP-018V	CHPR-018V	CHPM-018V	CHPS-018V	CHPA-018V
030 (G 1 1/4")	CHPB-030V	CHPP-030V	CHPR-030V	CHPM-030V	CHPS-030V	CHPA-030V
047 (G 1 1/2")	CHPB-047V	CHPP-047V	CHPR-047V	CHPM-047V	CHPS-047V	CHPA-047V
094 (G 2")	CHPB-094V	CHPP-094V	CHPR-094V	CHPM-094V	CHPS-094V	CHPA-094V

#showmore#

Ako nájsť správnu vložku

Kód vložky je typ telesa, stupeň a veľkosť s písmenom V na konci. Filter CHP1S-007 teda potrebuje vložku CHPS-007V: typ CHP, stupeň S, veľkosť 007.

Číslo za typom filtra (1, 2 alebo 4) určuje len pracovný tlak telesa. Vložka je pre všetky tri tlaky rovnaká.

Poradie stupňov

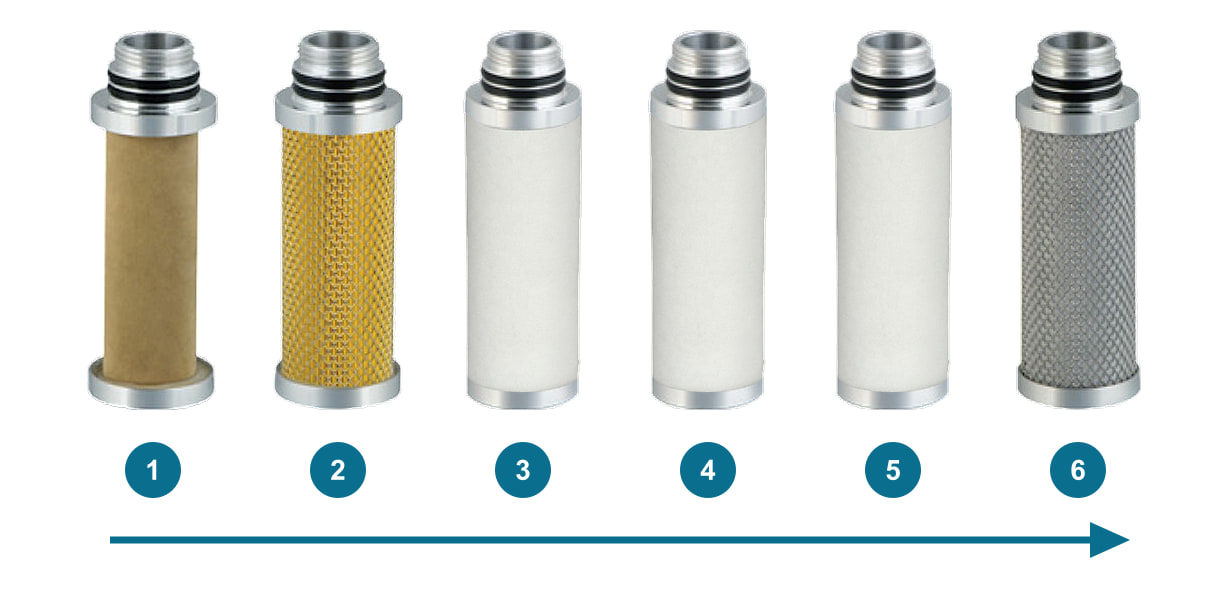

Vložky CHP zoradené v smere prúdenia, s číslami 1 až 6 a šípkou — V smere prúdenia: 1 hrubý filter B, 2 základný filter P, 3 prachový filter R, 4 jemný predfilter M, 5 mikrofilter S, 6 filter s aktívnym uhlím A.

Stupne sa radia od hrubého k jemnému v smere prúdenia. Každý stupeň chráni jemnejšie stupne za sebou, takže ich vložky vydržia dlhšie.

Jemný predfilter M patrí pred mikrofilter S. Pred aktívne uhlie A vždy patrí mikrofilter S — až s ním platí trieda 1 pevných častíc.

Výmena vložky

Vložky P, R, M a S sa menia pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov. Vložka s aktívnym uhlím sa mení každých 6 mesiacov. Spekaná vložka B sa čistí v ultrazvukovom kúpeli alebo prefúknutím proti smeru prúdenia.

Pred výmenou filter odtlakujte. Raz ročne skontrolujte aj teleso, či nie je viditeľne poškodené.

Filtre

Vložky pasujú do filtrov CHP1 do 100 bar, filtrov CHP2 do 250 bar, filtrov CHP4 do 420 bar. Ďalšie vložky nájdete medzi náhradnými vložkami Omega Air.

Pasuje vložka do filtra na iný tlak?: Áno. Vložka CHP rovnakého stupňa a veľkosti pasuje do filtrov CHP1, CHP2, CHP4.
Ako zistím, ktorú vložku potrebujem?: Podľa kódu filtra: typ, stupeň a veľkosť. K filtru CHP1S-007 patrí vložka CHPS-007V.
Ako často vložky meniť?: P, R, M a S pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov; aktívne uhlie každých 6 mesiacov. Spekaná vložka B sa čistí.
