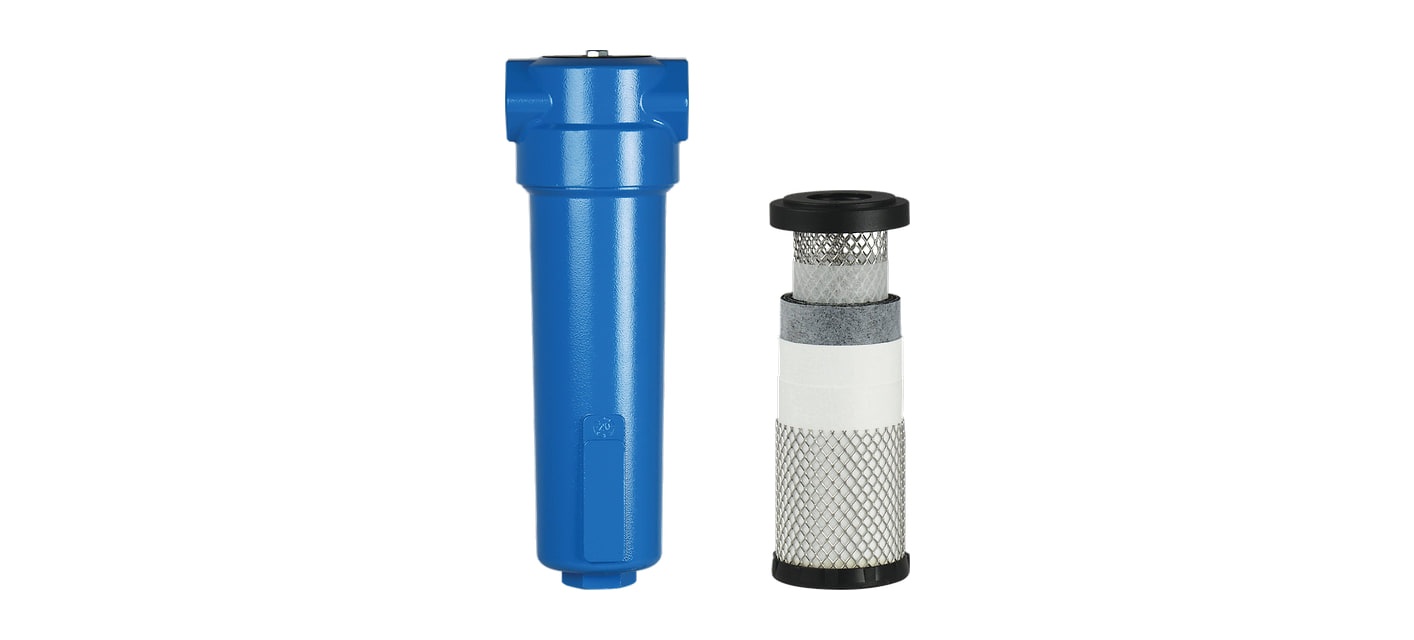

Filtre stlačeného vzduchu s aktívnym uhlím AAFA
Filter AAFA s aktívnym uhlím odstráni zo vzduchu zvyškový olej, olejové pary, uhľovodíky a zápach. Zvyškový olej za ním je pod 0,005 mg/m³ a vzduch splní triedu 1-x-1 podľa ISO 8573-1.
Filter AAFA je v 15 veľkostiach so závitmi G 1/4" až 3" a prietokom 417 až 46 000 l/min pri 7 bar. Je jedným zo stupňov filtrov AAF — telo je pre všetky stupne rovnaké, líši sa vložka.
Filtre AAFA podľa veľkosti
Číslo veľkosti je prietok v Nm³/h pri 7 bar. Ku každému filtru je náhradná vložka, spojovacie sady a telo bez vložky na vlastnú kombináciu.
| Filtre AAFA, vložky a príslušenstvo podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h | Náhradná vložka | Spojovacie sady | Telo bez vložky |
| AAFA-25 | G 1/4" | 417 | 25 | AAFA-25V | rad M | AAF-25T |
| AAFA-30 | G 3/8" | 500 | 30 | AAFA-25V | rad M | AAF-30T |
| AAFA-35 | G 1/4" | 583 | 35 | AAFA-35V | rad L | AAF-35T |
| AAFA-60 | G 3/8" | 1 000 | 60 | AAFA-35V | rad L | AAF-60T |
| AAFA-78 | G 1/2" | 1 300 | 78 | AAFA-78V | rad L | AAF-78T |
| AAFA-120 | G 3/4" | 2 000 | 120 | AAFA-120V | rad L | AAF-120T |
| AAFA-198 | G 1" | 3 300 | 198 | AAFA-198V | rad XL | AAF-198T |
| AAFA-335 | G 1" | 5 583 | 335 | AAFA-335V | rad XL | AAF-335T |
| AAFA-510 | G 1 1/2" | 8 500 | 510 | AAFA-510V | rad XL | AAF-510T |
| AAFA-780 | G 1 1/2" | 13 000 | 780 | AAFA-780V | rad XL | AAF-780T |
| AAFA-1000 | G 2" | 16 667 | 1 000 | AAFA-1000V | – | AAF-1000T |
| AAFA-1500 | G 2" | 25 000 | 1 500 | AAFA-1500V | – | AAF-1500T |
| AAFA-1680 | G 2 1/2" | 28 000 | 1 680 | AAFA-1500V | – | AAF-1680T |
| AAFA-2160 | G 3" | 36 000 | 2 160 | AAFA-2160V | – | AAF-2160T |
| AAFA-2760 | G 3" | 46 000 | 2 760 | AAFA-2760V | – | AAF-2760T |
Vložky veľkostí 25 a 30, 35 a 60 a 1500 a 1680 sú spoločné. Spojovacie sady sú do veľkosti 780. Rozmery a hmotnosť nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Aktívne uhlie sa hodí tam, kde prekážajú aj olejové pary a zápach, ktoré mikrofilter nezachytí. Pracuje do +45 °C a nesmie byť v prostredí nasýtenom olejom.

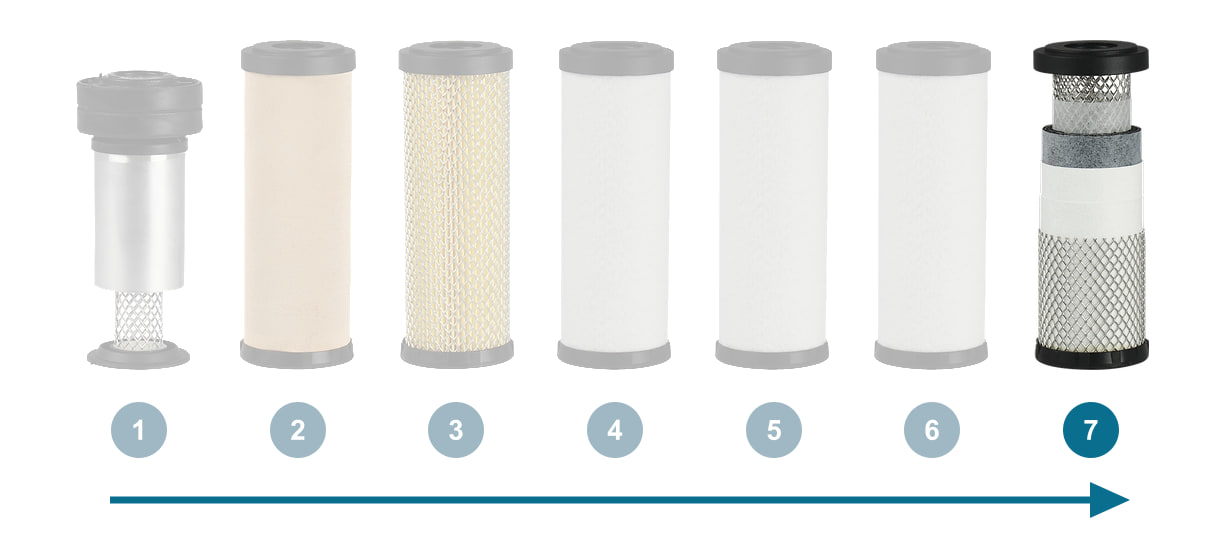

Kam ho zaradiť
Vždy za mikrofilter AAFS. Až s ním platí trieda 1 pevných častíc a uhlie nedostane olej v kvapkách.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar, okolitú teplotu +20 °C a vstupnú teplotu vzduchu +35 °C. Pri inom tlaku sa menia podľa korekčného faktora.
| Prietok filtrov AAFA v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (závit) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 25 (G 1/4") | 263 | 367 | 417 | 575 | 680 | 888 |
| 30 (G 3/8") | 315 | 440 | 500 | 690 | 815 | 1 065 |
| 35 (G 1/4") | 367 | 513 | 583 | 805 | 950 | 1 242 |
| 60 (G 3/8") | 630 | 880 | 1 000 | 1 380 | 1 630 | 2 130 |
| 78 (G 1/2") | 819 | 1 144 | 1 300 | 1 794 | 2 119 | 2 769 |
| 120 (G 3/4") | 1 260 | 1 760 | 2 000 | 2 760 | 3 260 | 4 260 |
| 198 (G 1") | 2 079 | 2 904 | 3 300 | 4 554 | 5 379 | 7 029 |
| 335 (G 1") | 3 517 | 4 913 | 5 583 | 7 705 | 9 100 | 11 892 |
| 510 (G 1 1/2") | 5 355 | 7 480 | 8 500 | 11 730 | 13 855 | 18 105 |
| 780 (G 1 1/2") | 8 190 | 11 440 | 13 000 | 17 940 | 21 190 | 27 690 |
| 1000 (G 2") | 10 500 | 14 667 | 16 667 | 23 000 | 27 167 | 35 501 |
| 1500 (G 2") | 15 750 | 22 000 | 25 000 | 34 500 | 40 750 | 53 250 |
| 1680 (G 2 1/2") | 17 640 | 24 640 | 28 000 | 38 640 | 45 640 | 59 640 |
| 2160 (G 3") | 22 680 | 31 680 | 36 000 | 49 680 | 58 680 | 76 680 |
| 2760 (G 3") | 28 980 | 40 480 | 46 000 | 63 480 | 74 980 | 97 980 |
Vložka, odpúšťanie a údržba

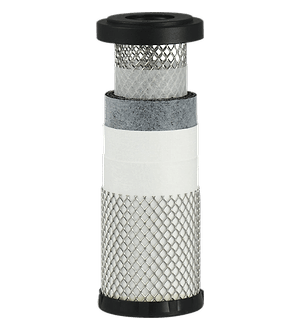

Vložka: aktívne uhlie a borosilikátové mikrovlákna, tlaková strata novej vložky 60 mbar. Pracovná teplota +1,5 až +45 °C, tlak do 16 bar.
Nádobka má ručný odpúšťač MCD. Iný odpúšťač nájdete medzi odpúšťačmi kondenzátu pre filtre.
Vložka s aktívnym uhlím sa mení podľa času: najmenej raz za 6 mesiacov, pri vyššom obsahu oleja skôr.
Náhradné vložky všetkých stupňov sú medzi vložkami AAF, spojovacie sady spoja filtre do zostavy a pripevnia ich na stenu.
Vložky a príslušenstvo k filtrom AAFA
Ventilek radí
Uhlie sa mení podľa kalendára. Vložku s aktívnym uhlím vymeňte najneskôr po 6 mesiacoch, pri vyššom obsahu oleja skôr.
- Čo filter s aktívnym uhlím odstráni?
- Zvyškový olej, olejové pary, uhľovodíky a zápach. Zvyškový olej je pod 0,005 mg/m³.
- Prečo musí byť pred ním mikrofilter?
- Aktívne uhlie nesmie pracovať v prostredí nasýtenom olejom. Mikrofilter AAFS zachytí olej v kvapkách a až s ním platí trieda 1 pevných častíc.
- Ako často meniť vložku?
- Najneskôr po 6 mesiacoch, pri vyššom obsahu oleja skôr.
- Akú teplotu znesie?
- Od +1,5 do +45 °C.
