Hrubé filtre stlačeného vzduchu AAFB so spekanou vložkou

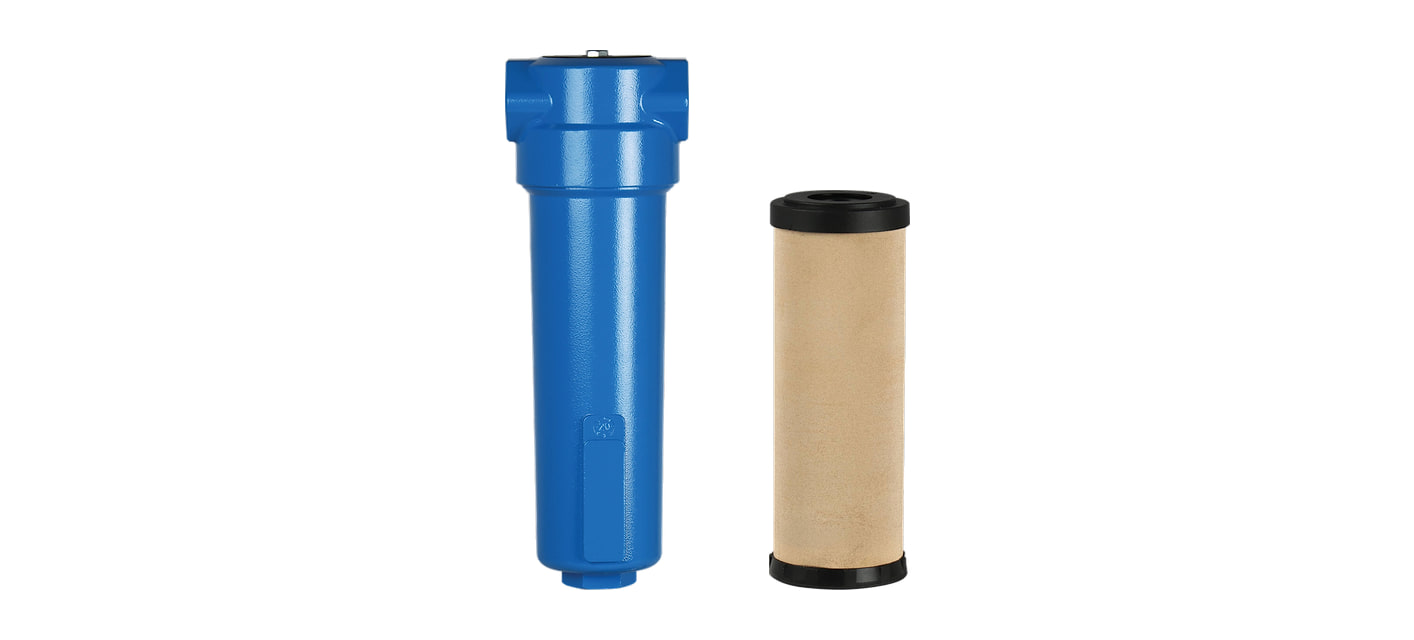

Hrubý filter AAFB má vložku zo spekanej mosadze a zachytí pevné častice väčšie ako 15 µm. Je to hrubý predfilter: odstráni väčšie nečistoty skôr, než sa dostanú k jemnejším stupňom, a tie potom vydržia dlhšie.
Filter AAFB je v 13 veľkostiach so závitmi G 1/4" až 3" a prietokom 583 až 46 000 l/min pri 7 bar. Je jedným zo stupňov filtrov AAF — telo je pre všetky stupne rovnaké, líši sa vložka.
Filtre AAFB podľa veľkosti
Číslo veľkosti je prietok v Nm³/h pri 7 bar. Ku každému filtru je náhradná vložka, spojovacie sady a telo bez vložky na vlastnú kombináciu.
| Filtre AAFB, vložky a príslušenstvo podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h | Náhradná vložka | Spojovacie sady | Telo bez vložky |
| AAFB-35 | G 1/4" | 583 | 35 | AAFB-35V | rad L | AAF-35T |
| AAFB-60 | G 3/8" | 1 000 | 60 | AAFB-35V | rad L | AAF-60T |
| AAFB-78 | G 1/2" | 1 300 | 78 | AAFB-78V | rad L | AAF-78T |
| AAFB-120 | G 3/4" | 2 000 | 120 | AAFB-120V | rad L | AAF-120T |
| AAFB-198 | G 1" | 3 300 | 198 | AAFB-198V | rad XL | AAF-198T |
| AAFB-335 | G 1" | 5 583 | 335 | AAFB-335V | rad XL | AAF-335T |
| AAFB-510 | G 1 1/2" | 8 500 | 510 | AAFB-510V | rad XL | AAF-510T |
| AAFB-780 | G 1 1/2" | 13 000 | 780 | AAFB-780V | rad XL | AAF-780T |
| AAFB-1000 | G 2" | 16 667 | 1 000 | AAFB-1000V | – | AAF-1000T |
| AAFB-1500 | G 2" | 25 000 | 1 500 | AAFB-1500V | – | AAF-1500T |
| AAFB-1680 | G 2 1/2" | 28 000 | 1 680 | AAFB-1500V | – | AAF-1680T |
| AAFB-2160 | G 3" | 36 000 | 2 160 | AAFB-2160V | – | AAF-2160T |
| AAFB-2760 | G 3" | 46 000 | 2 760 | AAFB-2760V | – | AAF-2760T |
Vložky veľkostí 25 a 30, 35 a 60 a 1500 a 1680 sú spoločné. Spojovacie sady sú do veľkosti 780. Rozmery a hmotnosť nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Hrubý filter sa hodí na začiatok filtrácie, kde do vzduchu prichádzajú väčšie nečistoty z rozvodu. Sám osebe dosiahne triedu 7 pevných častíc, olej ani pary nezachytí.
Kam ho zaradiť
Za cyklónový odlučovač a pred základný filter AAFP alebo prachový filter AAFR. Hrubý filter B je v ponuke od veľkosti 35.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar, okolitú teplotu +20 °C a vstupnú teplotu vzduchu +35 °C. Pri inom tlaku sa menia podľa korekčného faktora.
| Prietok filtrov AAFB v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (závit) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 35 (G 1/4") | 367 | 513 | 583 | 805 | 950 | 1 242 |
| 60 (G 3/8") | 630 | 880 | 1 000 | 1 380 | 1 630 | 2 130 |
| 78 (G 1/2") | 819 | 1 144 | 1 300 | 1 794 | 2 119 | 2 769 |
| 120 (G 3/4") | 1 260 | 1 760 | 2 000 | 2 760 | 3 260 | 4 260 |
| 198 (G 1") | 2 079 | 2 904 | 3 300 | 4 554 | 5 379 | 7 029 |
| 335 (G 1") | 3 517 | 4 913 | 5 583 | 7 705 | 9 100 | 11 892 |
| 510 (G 1 1/2") | 5 355 | 7 480 | 8 500 | 11 730 | 13 855 | 18 105 |
| 780 (G 1 1/2") | 8 190 | 11 440 | 13 000 | 17 940 | 21 190 | 27 690 |
| 1000 (G 2") | 10 500 | 14 667 | 16 667 | 23 000 | 27 167 | 35 501 |
| 1500 (G 2") | 15 750 | 22 000 | 25 000 | 34 500 | 40 750 | 53 250 |
| 1680 (G 2 1/2") | 17 640 | 24 640 | 28 000 | 38 640 | 45 640 | 59 640 |
| 2160 (G 3") | 22 680 | 31 680 | 36 000 | 49 680 | 58 680 | 76 680 |
| 2760 (G 3") | 28 980 | 40 480 | 46 000 | 63 480 | 74 980 | 97 980 |
Vložka, odpúšťanie a údržba

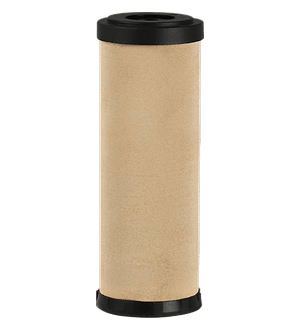

Vložka: spekaná mosadz, tlaková strata novej vložky 20 mbar. Pracovná teplota +1,5 až +65 °C, tlak do 16 bar.
Kondenzát z nádobky vypúšťa plavákový odpúšťač AOK16B sám. Iný odpúšťač nájdete medzi odpúšťačmi kondenzátu pre filtre.
Vložku vymeňte pri tlakovej strate podľa ukazovateľa, najneskôr po 12 mesiacoch alebo 4 000 prevádzkových hodinách. Zanesenie ukáže ukazovateľ alebo diferenčný manometer na hlave filtra.
Náhradné vložky všetkých stupňov sú medzi vložkami AAF, spojovacie sady spoja filtre do zostavy a pripevnia ich na stenu.
Vložky a príslušenstvo k filtrom AAFB
Ventilek radí
Hrubý filter šetrí tie jemné. Keď v rozvode odpadávajú väčšie nečistoty, zachytí ich spekaná vložka B a jemné vložky za ňou sa nezanesú za pár týždňov.
- Akú jemnosť má hrubý filter AAFB?
- 15 µm, trieda 7 pevných častíc podľa ISO 8573-1.
- Z čoho je vložka?
- Zo spekanej mosadze.
- V akých veľkostiach je?
- V 13 veľkostiach od 35 do 2760, so závitmi G 1/4" až 3".
