Membránová sušička MADRY-123 – 1/2", do 2 050 l/min
Kód: MADRY-123Súvisiaci tovar
Podrobný popis
Membránová sušička MADRY-123 vysuší stlačený vzduch membránou z dutých vlákien na tlakový rosný bod až −40 °C. Pri 7 bar zvládne vstupný prietok 2 050 l/min (123 m³/h) pre rosný bod +15 °C a 710 l/min pre rosný bod −40 °C. Pracuje do 12 bar, pripája sa závitom 1/2" a nepotrebuje elektrinu.
Patrí do radu membránových sušičiek Omega Air MADRY. Jemný predfilter 0,1 µm a mikrofilter 0,01 µm s plavákovým odpúšťaním kondenzátu sú súčasťou dodávky.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Vstupný prietok pri 7 bar | 2 050 / 1 528 / 980 / 710 l/min pre rosný bod +15 / +3 / −20 / −40 °C |
| Pracovný tlak | 0 až 12 bar |
| Prevádzková teplota | +1,5 až +60 °C |
| Pripojenie | 1/2" |
| Vzduch na preplach | 10 / 14 / 21 / 29 % podľa rosného bodu |
| Tlaková strata | 200 mbar |
| Filtre v dodávke | jemný predfilter 0,1 µm a mikrofilter 0,01 µm, plavákové odpúšťanie |
| Trieda vody podľa ISO 8573-1 | až 2 (rosný bod −40 °C) |
| Membrána A × B | 551 × 89 mm |
| Zostava C × D (D*) | 755 × 284 (304) mm |
| Náhradná membrána | MADRY-123M |
| Elektrické napájanie | nie je potrebné |
Prietok podľa rosného bodu
Vstupný prietok sušičky MADRY-123 pri 7 bar a vstupnom rosnom bode +35 °C. Na výstupe je vzduchu menej o časť, ktorú sušička spotrebuje na preplach membrány.
| Rosný bod +15 °C | Rosný bod +3 °C | Rosný bod −20 °C | Rosný bod −40 °C | |
|---|---|---|---|---|
| Prietok l/min | 2 050 | 1 528 | 980 | 710 |
| Prietok m³/h | 123 | 91,7 | 58,8 | 42,6 |
| Vzduch na preplach | 10 % | 14 % | 21 % | 29 % |
Rozmery

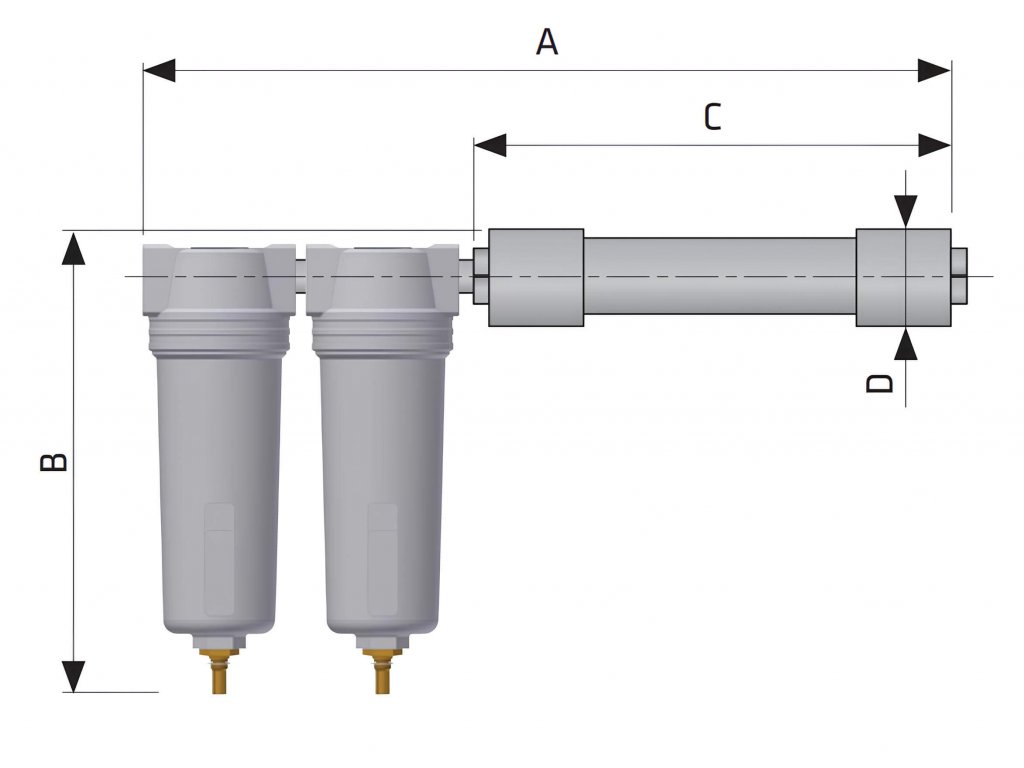

Rozmery podľa výrobcu: membránový modul dĺžka A 551 mm a priemer B 89 mm, celá zostava s filtrami délka C 755 mm a výška D 284 mm (D* 304 mm).
Prietok pri inom tlaku
Prietoky platia pre 7 bar. Pri inom tlaku ich vynásobte korekčným faktorom výrobcu. Napríklad pri 10 bar zvládne MADRY-123 pre rosný bod −40 °C 710 × 1,76 = 1 250 l/min vstupného prietoku.
| Tlak bar | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| Korekčný faktor | 0,41 | 0,56 | 0,76 | 1,00 | 1,22 | 1,48 | 1,76 | 1,86 | 2,22 |
Ako pracuje

Vodná para prejde stenou dutých vlákien membrány von, suchý vzduch pokračuje k výstupu. Malá časť suchého vzduchu preplachuje vlákna zvonku a odnáša vlhkosť otvorom v plášti; otvor sa počas prevádzky nesmie zakryť.
Filtre a membrána

Pred membránou sú jemný predfilter 0,1 µm a mikrofilter 0,01 µm s plavákovým odpúšťaním – chránia membránu pred olejom, pevnými časticami a kvapalnou vodou. Vložky filtrov meňte najmenej raz za rok. Náhradná membrána má kód MADRY-123M.

Membránu poškodí olej, pevné častice alebo kvapalná voda vo vzduchu, preto pred ňou musí byť jemný predfilter a mikrofilter. Ak kvalita vzduchu na vstupe nevyhovuje, môže sa membrána poškodiť trvalo.
Kam ju zaradiť
Sušička patrí priamo k spotrebiču alebo do vetvy rozvodu, kde je potrebný suchý vzduch s nízkym rosným bodom. Ventily a reguláciu prietoku dajte až za ňu, medzi filtrami a membránou nepoužívajte pozinkované armatúry.
Ďalšie veľkosti nájdete medzi membránovými sušičkami MADRY.
Dodatočné parametre
| Kategória: | Sušičky stlačeného vzduchu ku kompresoru |
|---|---|
| Tlak: | 12 barov |
| Pripojenie: | 1/2" |
| Rozmery: | 551 × 89 × 755 × 284 mm |
| Interval výmeny vložky: | Membrána MADRY-123M |
| Odpúšťanie kondenzátu: | Plavákový odpúšťač |
| Prietok: | 2 050 l/min |
| Rosný bod: | až -40 °C |
| Trieda ISO: | x/2/x - ISO 8573.1 |
| Zariadenie: | Filtrácia |
| Tlakový rosný bod: | -40 °C, +3 °C, +15 °C, -20 °C |
| Typ sušičky: | Membránová sušička |
| Stupeň filtrácie: | Jemný predfilter 0,1–0,3 µm, Mikrofilter 0,01 µm |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
