Veľmi jemný mikrofilter Hankison F04-B-UF – G 1/2", 1 416 l/min 0,01 mikrónu · olej pod 0,001 mg/m³ · trieda 1-x-1 · 16 bar
Kód: F04-B-UF
Súvisiaci tovar
Podrobný popis
Veľmi jemný koalescenčný mikrofilter Hankison NGF F04-B-UF zachytí častice väčšie ako 0,01 µm a odlúči olej až na zvyškový obsah pod 0,001 mg/m³. Má závit G 1/2", prietok 1 416 l/min (85 Nm³/h) pri 7 bar a pracovný tlak do 16 bar.
Patrí do radu filtrov Hankison NGF: teleso je pre všetkých päť stupňov rovnaké, stupeň určuje vložka s farebným viečkom.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 1/2" (vnútorný závit) |
| Prietok pri 7 bar | 1 416 l/min (85 Nm³/h) |
| Pracovný tlak | 16 bar |
| Teplota vzduchu na vstupe | +2 až +66 °C |
| Zachytí častice od | 0,01 µm |
| Zvyškový olej | < 0,001 mg/m³ |
| Trieda ISO 8573-1 | 1-x-1 |
| Účinnosť zachytenia častíc | 99,999+ % |
| Účinnosť odlúčenia oleja | 99,9+ % |
| Kvapalina na vstupe najviac | 0,1 g/m³ |
| Tlaková strata novej vložky (suchá / mokrá) | 60 mbar / 140 mbar |
| Výmena vložky | po 3 000 prevádzkových hodinách, najneskôr po 12 mesiacoch, alebo pri tlakovej strate 400 mbar |
| Farba viečka vložky | žltá |
| Náhradná vložka | UF-04 |
| Indikácia zanesenia | indikátor tlakovej straty na hlave |
| Odpúšťanie kondenzátu | automatický plavákový odpúšťač |
| Teleso | tlakovo liaty hliník, chromátovaný, prášková farba |
| Šírka A | 113,6 mm |
| Výška B | 252 mm |
| Od osi pripojenia k dolnej hrane C | 216,4 mm |
| Priestor pod filtrom D | 102 mm |
| Hmotnosť | 0,9 kg |
Teleso a rozmery
Teleso je z tlakovo liateho hliníka, chromátované a chránené práškovou farbou na báze polyesteru a epoxidu. Vstup a výstup majú tvar prírub s vnútorným závitom; nádobka má zvnútra rebrá, po ktorých kondenzát steká dole.
Rozmery podľa výrobcu: šírka A 113,6 mm, výška B 252 mm, od osi pripojenia k dolnej hrane C 216,4 mm a pod filtrom je potrebný voľný priestor D 102 mm, aby sa dala nádobka zložiť. Hmotnosť 0,9 kg.
Vo výbave

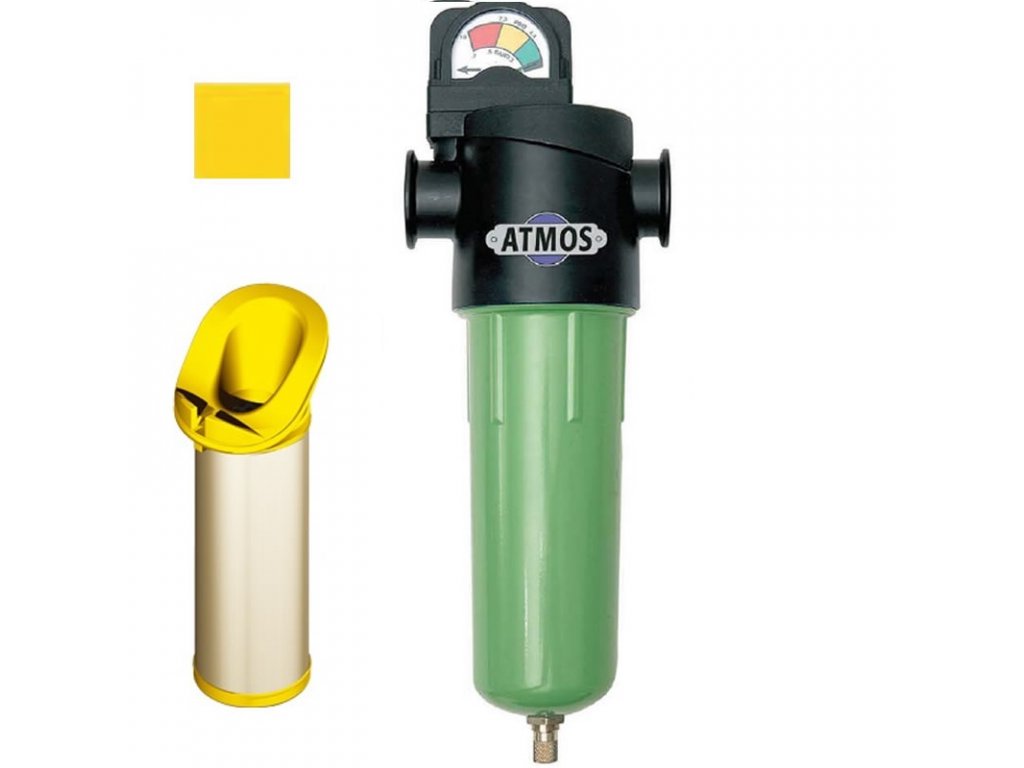

Filter sa dodáva s náhradnou vložkou UF-04, indikátorom tlakovej straty na hlave a automatickým plavákovým odpúšťačom kondenzátu.
Ukazovateľ na hlave stráži tlakovú stratu vložky: keď sa vložka zanáša, strata rastie. Vložku však meňte aj podľa času, aj keď ukazovateľ ešte nehlási.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa mení podľa korekčného faktora; tento filter pracuje do 16 bar:
| Tlak (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|
| Prietok (l/min) | 892 | 1 062 | 1 246 | 1 416 | 1 600 | 1 954 | 2 336 | 2 647 | 3 016 |
Kedy ho použiť
Hodí sa tam, kde musí byť vzduch prakticky bez oleja: na práškové lakovanie, vyfukovanie foriem, pneumatické prístroje, vzduchové ložiská, pneumatický transport a výrobu elektroniky.
Kam ho zaradiť
Patrí za prachový filter PF, prípadne ešte za mikrofilter HF, a pred aktívne uhlie CF.
Vložka a údržba
Vložku UF-04 so žltým viečkom vymeňte po 3 000 prevádzkových hodinách, najneskôr po 12 mesiacoch, alebo pri tlakovej strate 400 mbar.
Filtračné médium
Vložka má patentovaný tvar Venturi-Wave, ktorým vzduch vstupuje do vložky bez vírenia, a hlboké skladané filtračné médium s veľkou plochou — vzduch ním prechádza s menšou tlakovou stratou.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa, náhradné vložky v príslušenstve NGF.
Dodatočné parametre
| Kategória: | Veľmi jemné mikrofiltre Hankison NGF UF |
|---|---|
| Prevedenie: | Mikrofilter |
| Tlak: | 16 bar |
| Pripojenie: | 1/2" |
| Rozmery: | 113 × 252 mm |
| Certifikácia: | ISO 8573-1 (IUTA) |
| Filtrácia: | 0,01 µm |
| Vložka filtra: | UF-04 |
| Materiál: | Hliník |
| Odpúšťanie kondenzátu: | Automatické |
| Pracovná teplota: | +2 / +66 °C |
| Prietok: | 1 416 l/min |
| Zvyškový olej: | <0,001 mg/m³ |
| Trieda kvality - oleje: | 1 |
| Trieda kvality - pevné nečistoty: | 1 |
