Jemné nerezové predfiltre HPFM na častice a olej do 50 bar
Jemný predfilter HPFM zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól. Vložka je skladaná z borosilikátových mikrovlákien, zvyškový olej je pod 0,1 mg/m³ — trieda 2-x-2 podľa ISO 8573-1.
Filter HPFM je v 8 veľkostiach (G 1/2" až 3") s prietokom 2 500 až 40 000 l/min pri 7 bar, pracovný tlak do 50 bar. Je jedným zo stupňov filtrov HPF — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre HPFM podľa veľkosti
Veľkosť určuje pripojenie a prietok. Každá veľkosť má svoju náhradnú vložku radu PF.
| Filtre HPFM a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × priemer C | Hmotnosť | Náhradná vložka |
| HPFM-010 | G 1/2" | 2 500 | 150 | 243 × 76,1 mm | 2,5 kg | PFM-010V |
| HPFM-018 | G 3/4" | 3 750 | 225 | 267 × 76,1 mm | 2,7 kg | PFM-018V |
| HPFM-030 | G 1" | 5 250 | 315 | 286 × 88,9 mm | 3,4 kg | PFM-030V |
| HPFM-047 | G 1 1/4" | 7 000 | 420 | 355 × 88,9 mm | 3,9 kg | PFM-047V |
| HPFM-070 | G 1 1/2" | 10 000 | 600 | 400 × 114,3 mm | 5,6 kg | PFM-070V |
| HPFM-094 | G 2" | 15 000 | 900 | 481 × 114,3 mm | 9,2 kg | PFM-094V |
| HPFM-150 | G 2" | 21 000 | 1 260 | 607 × 114,3 mm | 10,9 kg | PFM-150V |
| HPFM-200 | G 3" | 40 000 | 2 400 | 1 018 × 139,7 mm | 11,5 kg | PFM-200V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa technického listu výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Jemný predfilter M sa hodí, keď prekáža olej vo vzduchu a stačí trieda 2 pre častice aj olej. Vložka znesie +120 °C.
Pred mikrofilter patrí vždy jemný predfilter: zachytí väčšinu častíc a oleja a vložka mikrofiltra potom vydrží dlhšie.

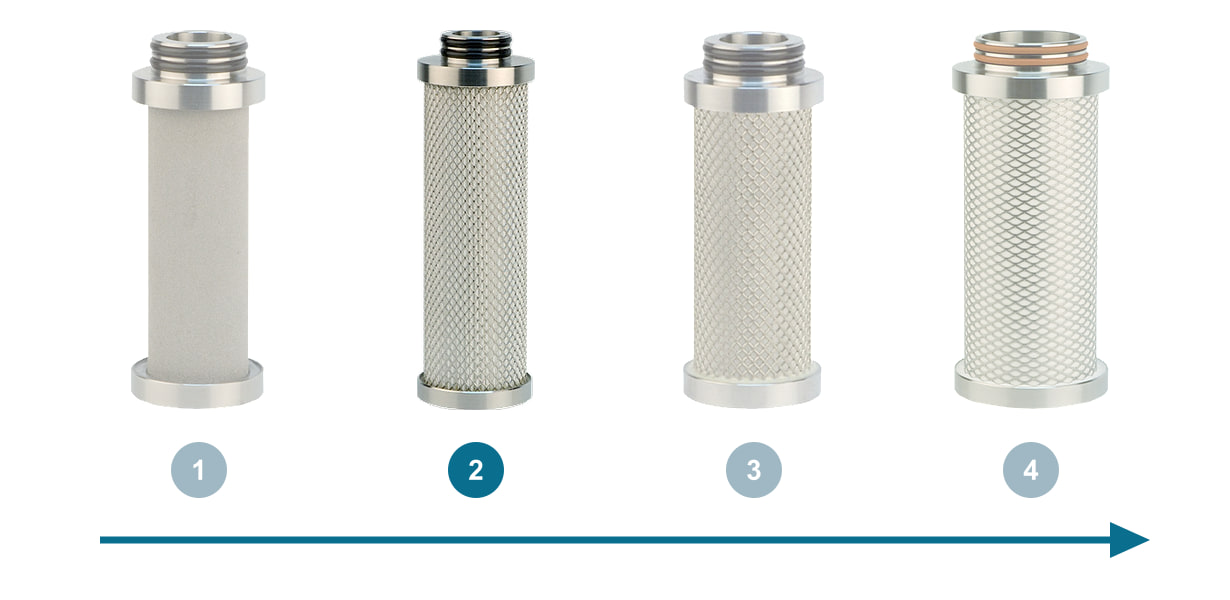

Vložka je koalescenčná: vzduch ňou prúdi zvnútra von a filter sa montuje hlavou hore a nádobou dole.
Kam ho zaradiť
Za spekaný predfilter HPFI20, pred aktívne uhlie HPFA — medzi ne patrí mikrofilter S.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku filter prepustí viac vzduchu, pri 50 bar 6,38× viac.
| Prietok filtrov HPFM v l/min podľa tlaku | ||||
|---|---|---|---|---|
| Veľkosť (pripojenie) | 7 bar | 16 bar | 30 bar | 50 bar |
| 010 (G 1/2") | 2 500 | 5 325 | 9 700 | 15 950 |
| 018 (G 3/4") | 3 750 | 7 988 | 14 550 | 23 925 |
| 030 (G 1") | 5 250 | 11 183 | 20 370 | 33 495 |
| 047 (G 1 1/4") | 7 000 | 14 910 | 27 160 | 44 660 |
| 070 (G 1 1/2") | 10 000 | 21 300 | 38 800 | 63 800 |
| 094 (G 2") | 15 000 | 31 950 | 58 200 | 95 700 |
| 150 (G 2") | 21 000 | 44 730 | 81 480 | 133 980 |
| 200 (G 3") | 40 000 | 85 200 | 155 200 | 255 200 |
Vložka, odpúšťanie a údržba

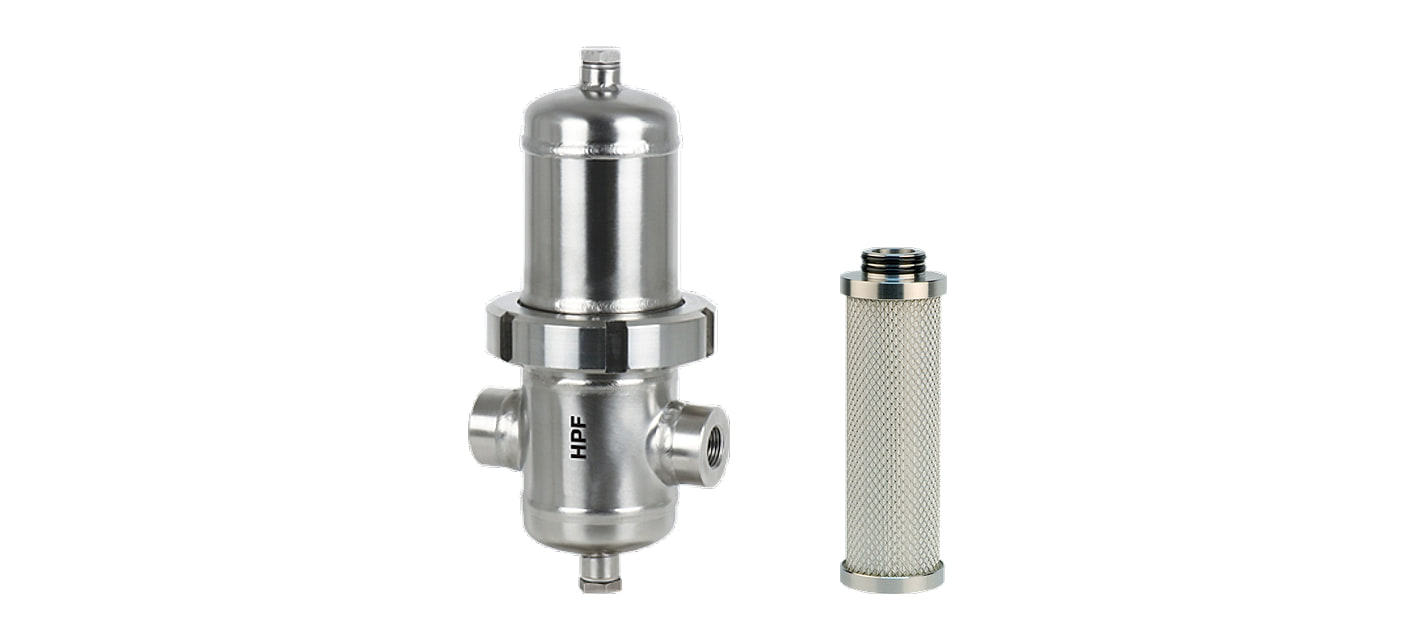

Do telesa sa vkladá vložka radu PF — napríklad PFM-010V pre HPFM-010. Rovnaká vložka pasuje aj do PFM-010, WFITM-010, WFIFM-010. Pracovná teplota vložky +1,5 až +120 °C.
Filter sa dodáva s vložkou, bez odpúšťania kondenzátu. K filtrom HPF výrobca ponúka nerezový plavákový odpúšťač AOK50SS do 50 bar s odporúčaným tlakom od 10 bar, alebo časový odpúšťač TD420M so závitom G 1/4". Vypúšťanie je v dne závitom G 1/4".
Vložku vymeňte najmenej raz za 12 mesiacov. Raz ročne skontrolujte aj teleso, či nie je viditeľne poškodené.
Príslušenstvo k filtrom HPFM
Rovnaký stupeň v iných radoch
Stupeň M je aj vo filtroch PFM do 14 bar, filtroch WFITM do 14 bar, filtroch WFIFM do 14 bar. Vložky sú pre všetky rady rovnaké.
Ventilek radí
Jemný predfilter chráni mikrofilter. Vložka mikrofiltra za ním potom rieši len to najjemnejšie. Pred ním samotným má byť hrubší stupeň, aby sa nezanesol prachom.
- Akú čistotu jemný predfilter HPFM zabezpečí?
- Častice do 0,1 µm a zvyškový olej pod 0,1 mg/m³, trieda 2-x-2 podľa ISO 8573-1.
- Prečo je to predfilter, a nie mikrofilter?
- Zaraďuje sa pred mikrofilter S a chráni jeho vložku. Mikrofilter je až stupeň S s jemnosťou 0,01 µm.
- Akú teplotu znesie?
- Vložka do +120 °C.
- Kedy vložku vymeniť?
- Najmenej raz za 12 mesiacov.
