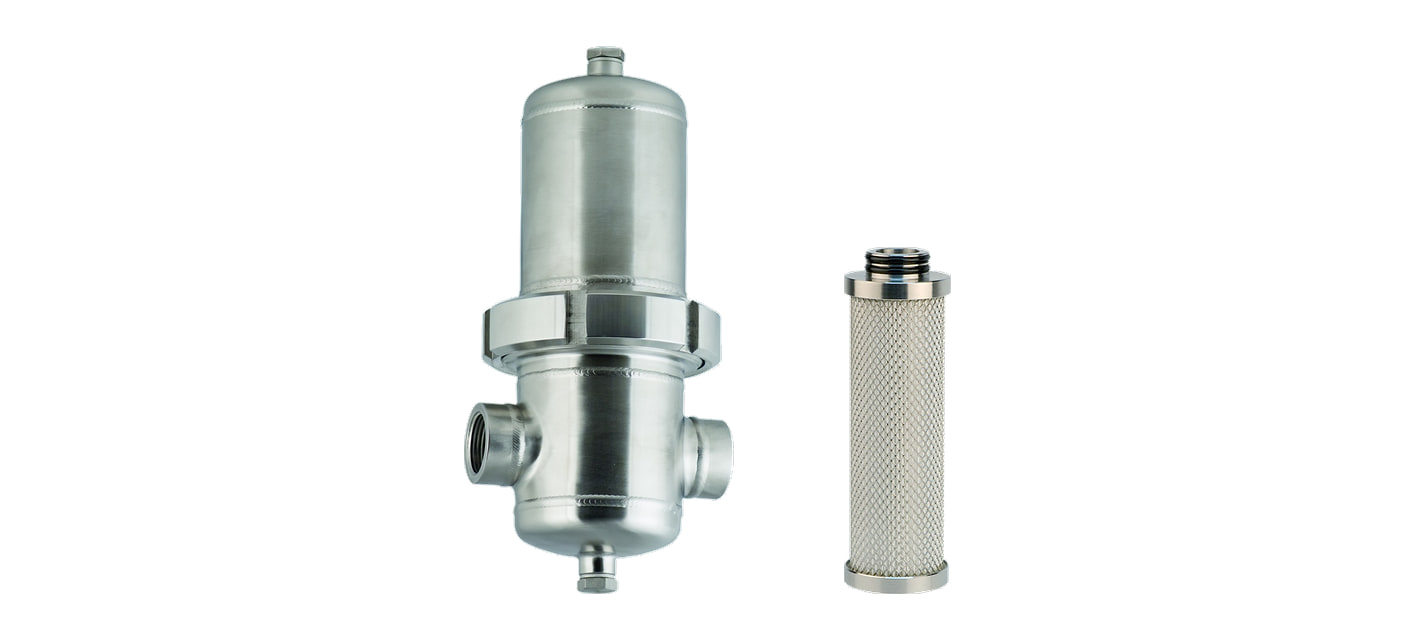

Nerezové mikrofiltre stlačeného vzduchu PFS do 14 bar
Mikrofilter PFS je najjemnejší mechanický stupeň radu PF. Vložka skladaná z borosilikátových mikrovlákien zachytí častice väčšie ako 0,01 µm a olej až na zvyškový obsah pod 0,01 mg/m³ — trieda 1-x-1 podľa ISO 8573-1.
Filter PFS je v 13 veľkostiach (G 1/4" až DN100) s prietokom 1 250 až 84 000 l/min pri 7 bar, pracovný tlak do 14 bar, veľkosti od DN100 do 10 bar. Je jedným zo stupňov filtrov PF — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre PFS podľa veľkosti
Veľkosť určuje pripojenie a prietok. Každá veľkosť má svoju náhradnú vložku radu PF.
| Filtre PFS a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × priemer C | Hmotnosť | Náhradná vložka |
| PFS-005 | G 1/4" | 1 250 | 75 | 206 × 76,1 mm | 1,8 kg | PFS-005V |
| PFS-007 | G 3/8" | 1 750 | 105 | 236 × 76,1 mm | 2 kg | PFS-007V |
| PFS-010 | G 1/2" | 2 500 | 150 | 239 × 76,1 mm | 2,1 kg | PFS-010V |
| PFS-018 | G 3/4" | 3 750 | 225 | 263 × 76,1 mm | 2,2 kg | PFS-018V |
| PFS-030 | G 1" | 5 250 | 315 | 280 × 88,9 mm | 3 kg | PFS-030V |
| PFS-047 | G 1 1/4" | 7 000 | 420 | 349 × 88,9 mm | 3,4 kg | PFS-047V |
| PFS-070 | G 1 1/2" | 10 000 | 600 | 376 × 114,3 mm | 4,6 kg | PFS-070V |
| PFS-094 | G 2" | 15 000 | 900 | 445 × 114,3 mm | 5,2 kg | PFS-094V |
| PFS-150 | G 2" | 21 000 | 1 260 | 572 × 114,3 mm | 6 kg | PFS-150V |
| PFS-175 | G 2 1/2" | 28 000 | 1 680 | 736 × 139,7 mm | 9,6 kg | PFS-175V |
| PFS-200 | G 3" | 40 000 | 2 400 | 979 × 139,7 mm | 13,7 kg | PFS-200V |
| PFS-240 | G 3" | 60 000 | 3 600 | 1 041 × 168,3 mm | 18,5 kg | PFS-240V |
| PFS-450 | príruba DN100 | 84 000 | 5 040 | 981 × 219,1 mm | 56 kg | 3× PFS-175V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa technického listu výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Mikrofilter S sa hodí všade, kde musí byť vzduch veľmi čistý od častíc aj oleja. Je tiež povinný stupeň pred aktívnym uhlím — len s ním platí jeho trieda 1 pevných častíc.
Pred mikrofilter S patrí jemný predfilter M, ktorý zachytí častice a olej do 0,1 µm — vložka mikrofiltra potom vydrží dlhšie. Vložka znesie +120 °C.
Vložka je koalescenčná: vzduch ňou prúdi zvnútra von a filter sa montuje hlavou hore a nádobou dole.

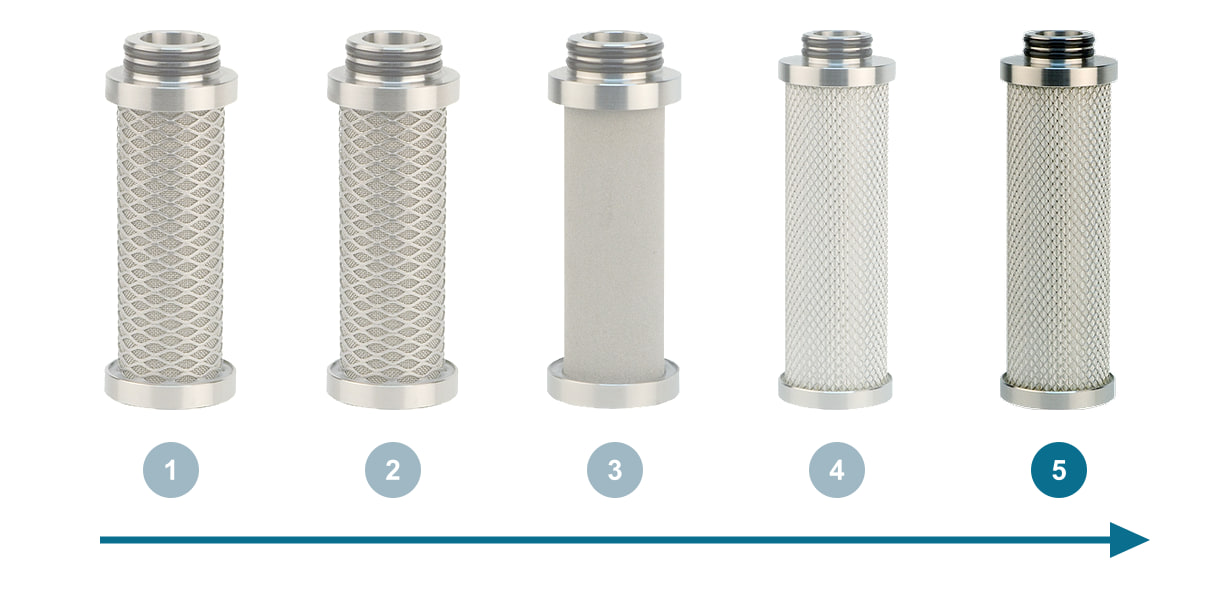

Kam ho zaradiť
Za jemný predfilter PFM, ktorý ho chráni. Je to posledný stupeň radu PF.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa násobia korekčným faktorom, pri 14 bar 1,88.
| Prietok filtrov PFS v l/min podľa tlaku | ||||
|---|---|---|---|---|
| Veľkosť (pripojenie) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1 250 | 1 725 | 2 350 |
| 007 (G 3/8") | 1 103 | 1 750 | 2 415 | 3 290 |
| 010 (G 1/2") | 1 575 | 2 500 | 3 450 | 4 700 |
| 018 (G 3/4") | 2 363 | 3 750 | 5 175 | 7 050 |
| 030 (G 1") | 3 308 | 5 250 | 7 245 | 9 870 |
| 047 (G 1 1/4") | 4 410 | 7 000 | 9 660 | 13 160 |
| 070 (G 1 1/2") | 6 300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9 450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
| 450 (príruba DN100) | 52 920 | 84 000 | 115 920 | – |
Vložka, odpúšťanie a údržba

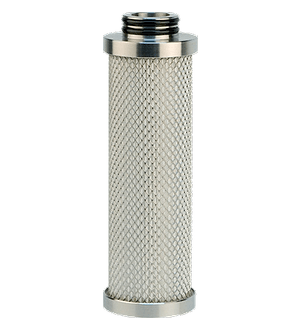

Do telesa sa vkladá vložka radu PF — napríklad PFS-010V pre PFS-010. Filtre s prírubou od DN100 majú viac vložiek — ich počet je v tabuľke pri každej veľkosti. Pracovná teplota vložky +1,5 až +120 °C.
Filter sa dodáva s vložkou, bez odpúšťania kondenzátu. K filtrom PF výrobca ponúka nerezový plavákový odpúšťač AOK20SS do 20 bar a +65 °C. Vypúšťanie je v dne závitom G 1/4", pri veľkostiach s prírubou G 1".
Vložku vymeňte najmenej raz za 12 mesiacov. Raz ročne skontrolujte aj teleso, či nie je viditeľne poškodené.
Príslušenstvo k filtrom PFS
Rovnaký stupeň v iných radoch
Stupeň S má len rad PF. Ďalšie stupne nájdete medzi filtrami PF.
Ventilek radí
Mikrofilter potrebuje jemný predfilter. Pred mikrofilter S zaraďte jemný predfilter M. Mikrofilter potom rieši len to najjemnejšie a jeho vložka vydrží dlhšie.
- Akú čistotu mikrofilter PFS zabezpečí?
- Častice do 0,01 µm a zvyškový olej pod 0,01 mg/m³, trieda 1-x-1 podľa ISO 8573-1.
- Čo dať pred mikrofilter?
- Jemný predfilter M, aby sa vložka mikrofiltra tak rýchlo nezaniesla.
- Ako filter namontovať?
- Hlavou hore a nádobou dole — vzduch prúdi koalescenčnou vložkou zvnútra von.
- Kedy vložku vymeniť?
- Najmenej raz za 12 mesiacov.
