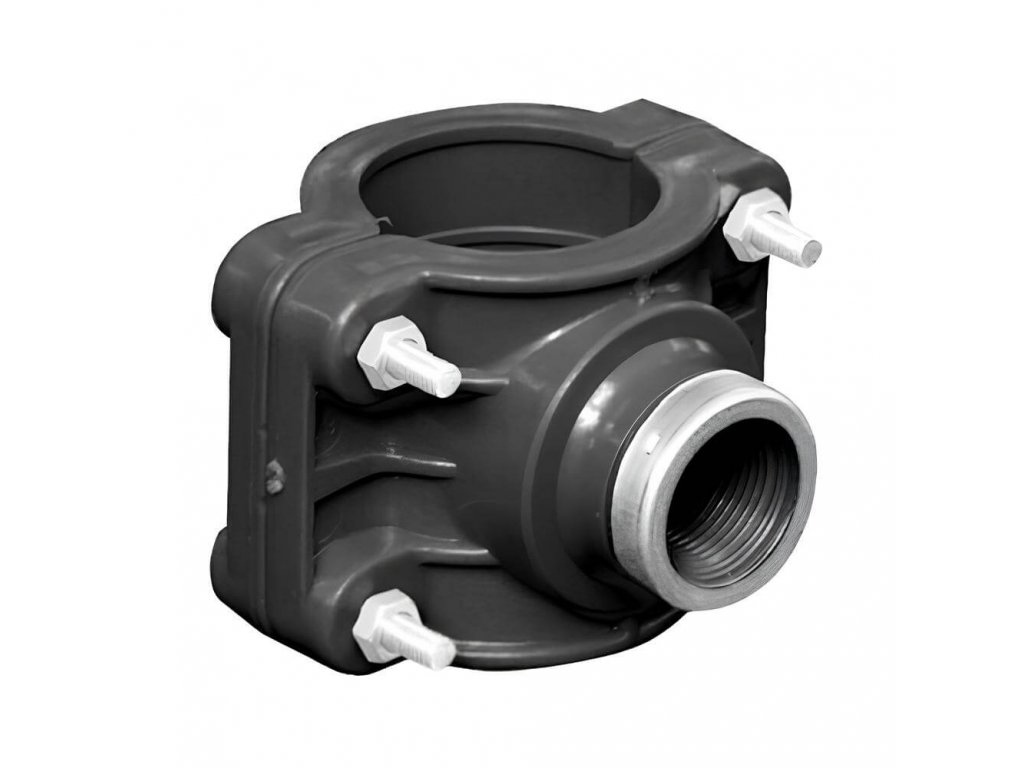

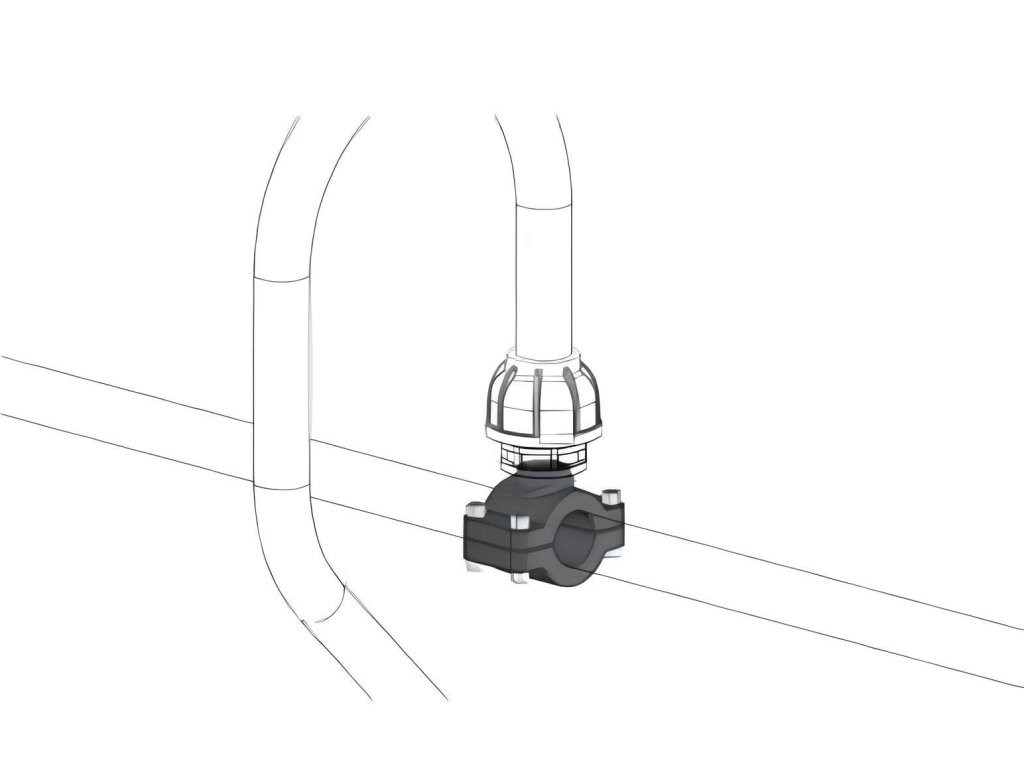

Odbočka s vnútorným závitom G1/2" 25 mm
Kód: SR41-1225
Podrobný popis
Kohútik SICOAIR s vnútorným závitom G1/2", 25 mm - SR41-1225
- priemer 25 mm
- závit G1/2"

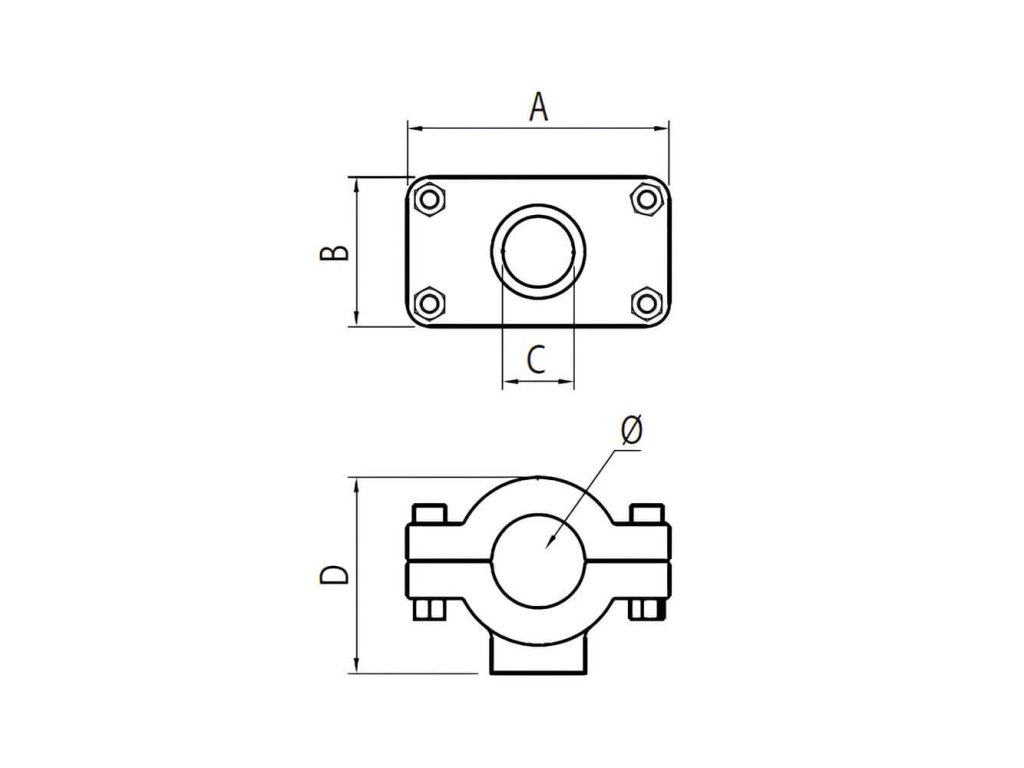

- dĺžka A 65 mm
- výška B 40 mm
- hmotnosť 63 g
- pracovný tlak -0,6 až 12 bar
Dodatočné parametre
| Kategória: | Potrubné rozvody stlačeného vzduchu |
|---|---|
| Prevedenie: | Odbočka so závitom |
| Tlak: | 12 barov |
| Materiál: | Nylon PA6 |
| Médium: | Stlačený vzduch |
| Pracovná teplota: | -20/+70°C |
| Priemer: | 25 mm |
| Závit: | G 1/2" |
| Potrubie: | 25 mm |
Potrubní systém stlačeného vzduchu SICOMAT AIR
Příslušenství potrubního systému SICOMAT AIR
Trubky potrubního systému SICOMAT AIR
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
SICOMAT je taliansky výrobca potrubných rozvodov stlačeného vzduchu pre dielne, servisy aj výrobné prevádzky. Rozvody vyrába od roku 1985 a jeho program dnes ponúka talianska firma ALUSIC, ktorá vyrába aj hliníkové konštrukčné profily.
U nás nájdete štyri systémy: hliníkové rúrky s nylonovými tvarovkami SICOAIR, dvojitý profil SICOALU2 pre dve médiá, veľký profil SICO110 a nástrčné spojky SQ pre rúrky 15 až 28 mm. Spájajú sa bez zvárania a rozvod sa dá kedykoľvek rozšíriť.
Taliansky výrobcaSystémy rozvodov SICOMAT
SICOAIR — rúrky 20 až 63 mm
Základný systém pre dielne aj výrobu. Práškovo lakované hliníkové rúrky a nylonové tvarovky s doťahovacou maticou.
- rúrky 20, 25, 32, 40, 50 a 63 mm
- tvarovky −0,6 až 12 bar
- modré pre vzduch, zelené pre dusík
SICOALU2 — dva kanály v profile
Dve médiá jedným profilom. Hliníkový profil s kanálmi 25 a 16 mm pre vzduch, dusík alebo vodu.
- dva rôzne tlaky alebo dve médiá
- odbočky kdekoľvek v profile, aj pod tlakom
- na profil zavesíte police a držiaky
SICO110 — profil 110 mm
Pre veľké rozvody. Modulárny hliníkový profil pre veľké inštalácie s veľmi nízkou tlakovou stratou.
- pracovný tlak −0,6 až 16 bar
- priame aj uhlové kompenzátory
- nadväzuje na SICOAIR a SICOALU2
SQ — nástrčné spojky 15 až 28 mm
Spoj hotový jedným zasunutím. Nylonové spojky pre menšie rozvody a zvody z chrbtice, s rúrkami z hliníka alebo PA12.
- rúrky 15, 18, 22 a 28 mm
- pracovný tlak −0,8 až 12,5 bar
- rozobratie demontážnym prípravkom
Príslušenstvo a náradie
Krabice, príchytky a nástroje. Koncové krabice, príchytky, rezače, odhrotovače, hákové kľúče a vŕtacie nástroje.
- koncové krabice so závitmi G1/2″ a G3/4″
- rezače rúrok 15 až 160 mm
- vŕtanie odbočiek aj pod tlakom
Neviete, ktorý systém sa hodí do vašej dielne? Porovnajte všetky potrubné rozvody v jednej kategórii.
Všetky potrubné rozvodySystémy SICOMAT vedľa seba
| Systém, rozmery, tlak a použitie | ||||
|---|---|---|---|---|
| Systém | Rozmery | Pracovný tlak | Materiál | Kam sa hodí |
| SICOAIR | rúrky 20–63 mm | −0,6 až 12 bar | hliník EN AW-6060 T6, tvarovky z nylonu | dielne, autoservisy, menšia výroba |
| SICOALU2 | profil s kanálmi 25 a 16 mm | 12,5 bar | hliníkový profil v 6m tyčiach | dielne, servisy, laboratóriá, dve médiá |
| SICO110 | profil 110 mm | −0,6 až 16 bar | hliník | veľké inštalácie |
| SQ | rúrky 15–28 mm | −0,8 až 12,5 bar | spojky z nylonu PA6, rúrky z hliníka alebo PA12 | menšie rozvody a zvody z chrbtice |
Pracovná teplota je pri všetkých systémoch −20 až +70 °C. SICO110 sa dá kombinovať so systémami SICOAIR a SICOALU2.
Ako vybrať a zmontovať rozvod
1. Zvoliť systém
Pre menšiu dielňu a zvody stačí SQ, pre bežný rozvod SICOAIR. Ak potrebujete dve médiá, siahnite po SICOALU2.
2. Určiť priemer
Priemer rúrok zvoľte podľa prietoku a dĺžky rozvodu. Tabuľky dimenzovania nájdete v kategóriách SICOAIR a SQ.
3. Pripraviť rúrky
Rúrky odrežte kolmo rezačom a hrany odhrotujte. Profily SICOALU2 sa spájajú samoreznými skrutkami zo spojky.
4. Spojiť a natlakovať
Pri SICOAIR rúrku zasuňte do tvarovky a dotiahnite maticu, pri SQ ju len zasuniete. Odbočky pridáte aj neskôr.
Časté otázky
- Aký je rozdiel medzi SICOAIR a SQ?
- SICOAIR má rúrky 20 až 63 mm a tvarovky s prevlečnou maticou a rezným krúžkom. SQ je nástrčný systém pre rúrky 15 až 28 mm: rúrku len zasuniete a spoj je hotový.
- Na čo sú dva kanály v profile SICOALU2?
- Jedným profilom rozvediete dve médiá alebo vzduch s dvoma rôznymi tlakmi, napríklad dusík na hustenie pneumatík alebo vodu na umývanie áut vedľa stlačeného vzduchu.
- Dá sa urobiť odbočka bez vypustenia rozvodu?
- Áno. Pre SICOAIR a SICO110 sú vŕtacie nástroje pod tlakom pre výstupy 1/2″ a 1″, pre SICOALU2 špeciálny vŕtací prípravok. Odbočku tak pridáte bez prerušenia prevádzky.
- Ktorú farbu rúrok zvoliť?
- Rúrky SICOAIR sú práškovo lakované na modro pre stlačený vzduch a na zeleno pre dusík. Zelené sú vo veľkostiach 20 a 25 mm.
- Je systém certifikovaný?
- Systém SICOAIR prešiel skúškami TÜV a výrobca má certifikát systému kvality ISO 9001:2015.
Tabuľky dimenzovania potrubia a objednávacie čísla nájdete v kategóriách jednotlivých systémov.
