Prachový filter CHP1R-007 – 100 bar, G 1/2", 2 167 l/min 1 mikrón · trieda 3 · 100 bar
Kód: CHP1R-007
Súvisiaci tovar
Podrobný popis

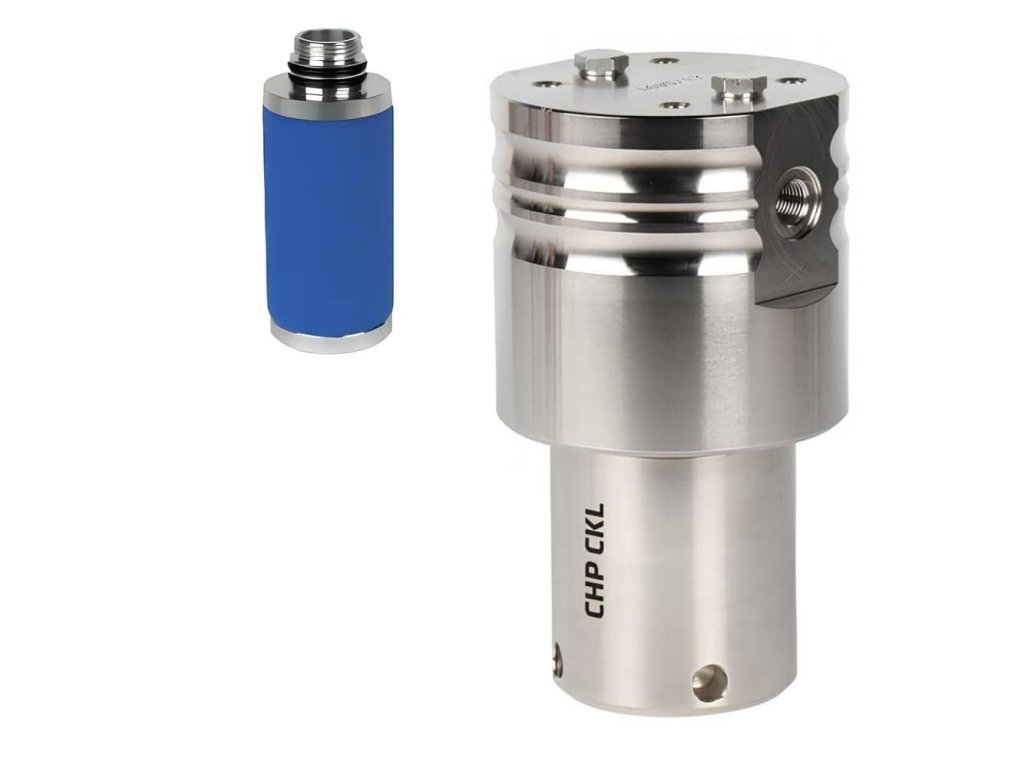

Prachový vysokotlakový filter CHP1R-007 zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Má závit G 1/2", prietok 2 167 l/min pri 7 bar a pracovný tlak do 100 bar.
Patrí do radu vysokotlakových filtrov CHP1 medzi prachové filtre CHP1R: teleso je pre všetky stupne rovnaké, líši sa vložka.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 1/2" (vnútorný rúrkový závit) |
| Prietok pri 7 bar | 2 167 l/min (130 Nm³/h) |
| Pracovný tlak | 100 bar |
| Pracovná teplota | +1,5 až +65 °C |
| Jemnosť filtrácie | 1 µm |
| Trieda ISO 8573-1 | 3-x-x |
| Výmena vložky | pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov |
| Vložka | CHPR-007V |
| Materiál vložky | borosilikátové mikrovlákna |
| Teleso | uhlíková oceľ s chemickým niklovaním |
| Výška A | 230 mm |
| Šírka hlavy B | 118 mm |
| Najväčšia šírka C | 129 mm |
| Od hornej hrany D | 36 mm |
| Hmotnosť | 15,3 kg |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
| Vypúšťanie kondenzátu | otvor G 1/4" v dne |
Teleso a rozmery
Teleso je z uhlíkovej ocele ANSI A-105 s chemickým niklovaním, armatúry a skrutky sú z nerezovej ocele 1.4404, tesnenie z FKM s oporným krúžkom z PTFE. Vzduch sa pripája vnútornými rúrkovými závitmi v hlave filtra, kondenzát odchádza otvorom G 1/4" v dne.
Podľa výrobcu: výška A 230 mm, šírka hlavy B 118 mm, najväčšia šírka C 129 mm a od hornej hrany D 36 mm. Hmotnosť 15,3 kg.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku sa násobí korekčným faktorom, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 |
|---|---|---|---|---|---|
| Prietok (l/min) | 2 167 | 6 501 | 10 835 | 17 336 | 26 004 |
Vložka a príslušenstvo
| K tomuto filtru: | |
|---|---|
| Náhradná vložka | CHPR-007V |
| Odpúšťanie kondenzátu (objednáva sa zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Uholník na stenu | CHP-WM |
| Odlučovač vody pred filter | cyklónové odlučovače CHP |
Kam ho zaradiť
Patrí za základný filter, pred jemný predfilter CHP1M alebo mikrofilter CHP1S — alebo ako prachový filter za adsorpčnú sušičku.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Prachové vysokotlakové filtre stlačeného vzduchu CHP1R do 100 bar |
|---|---|
| Prevedenie: | Prachový filter |
| Tlak: | 100 bar |
| Pripojenie: | 1/2" |
| Rozmery: | 230 × 118 × 129 mm |
| Filtrácia: | 1 µm |
| Vložka filtra: | CHPR-007V |
| Materiál: | Uhlíková oceľ |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Pracovná teplota: | +1,5 / +65°C |
| Prietok: | 2 167 l/min |
| Trieda kvality - pevné nečistoty: | 3 |
Filtrácia vzduchu Omega - séria CHP
