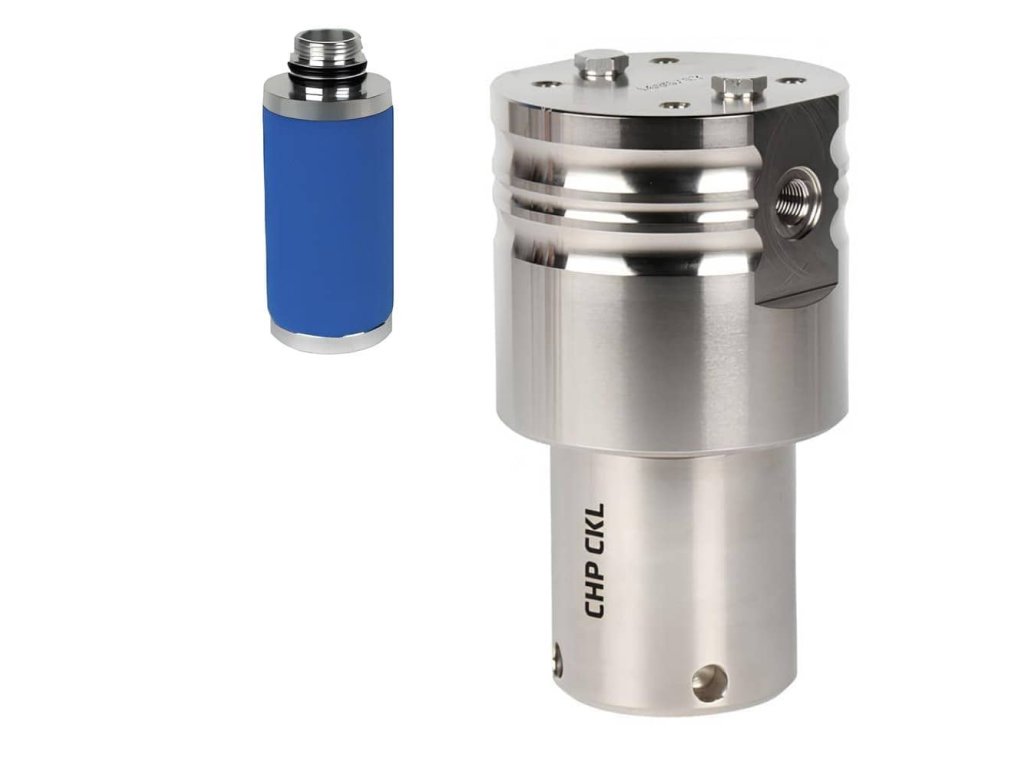

Prachový filter CHP2R-003 – 250 bar, G 1/4", 667 l/min 1 mikrón · trieda 3 · 250 bar
Kód: CHP2R-003
Súvisiaci tovar
Podrobný popis
Prachový vysokotlakový filter CHP2R-003 zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Má závit G 1/4", prietok 667 l/min pri 7 bar a pracovný tlak do 250 bar.
Patrí do radu vysokotlakových filtrov CHP2 medzi prachové filtre CHP2R: teleso je pre všetky stupne rovnaké, líši sa vložka.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 1/4" (vnútorný rúrkový závit) |
| Prietok pri 7 bar | 667 l/min (40 Nm³/h) |
| Pracovný tlak | 250 bar |
| Pracovná teplota | +1,5 až +65 °C |
| Jemnosť filtrácie | 1 µm |
| Trieda ISO 8573-1 | 3-x-x |
| Výmena vložky | pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov |
| Vložka | CHPR-003V |
| Materiál vložky | borosilikátové mikrovlákna |
| Teleso | uhlíková oceľ s chemickým niklovaním |
| Výška A | 182 mm |
| Šírka hlavy B | 98 mm |
| Najväčšia šírka C | 104 mm |
| Od hornej hrany D | 30 mm |
| Hmotnosť | 7,6 kg |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
| Vypúšťanie kondenzátu | otvor G 1/4" v dne |
Teleso a rozmery
Teleso je z uhlíkovej ocele ANSI A-105 s chemickým niklovaním, armatúry a skrutky sú z nerezovej ocele 1.4404, tesnenie z FKM s oporným krúžkom z PTFE. Vzduch sa pripája vnútornými rúrkovými závitmi v hlave filtra, kondenzát odchádza otvorom G 1/4" v dne.
Podľa výrobcu: výška A 182 mm, šírka hlavy B 98 mm, najväčšia šírka C 104 mm a od hornej hrany D 30 mm. Hmotnosť 7,6 kg.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku sa násobí korekčným faktorom, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Prietok (l/min) | 667 | 2 001 | 3 335 | 5 336 | 8 004 | 8 004 |
Vložka a príslušenstvo
| K tomuto filtru: | |
|---|---|
| Náhradná vložka | CHPR-003V |
| Odpúšťanie kondenzátu (objednáva sa zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Uholník na stenu | CHP-WS |
| Odlučovač vody pred filter | cyklónové odlučovače CHP |
Kam ho zaradiť
Patrí za základný filter, pred jemný predfilter CHP2M alebo mikrofilter CHP2S — alebo ako prachový filter za adsorpčnú sušičku.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Prachové filtre CHP2R do 250 barov |
|---|---|
| Prevedenie: | Prachový filter |
| Tlak: | 250 bar |
| Pripojenie: | 1/4" |
| Rozmery: | 182 × 98 × 104 mm |
| Filtrácia: | 1 µm |
| Vložka filtra: | CHPR-003V |
| Materiál: | Uhlíková oceľ |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Pracovná teplota: | +1,5 / +65°C |
| Prietok: | 667 l/min |
| Trieda kvality - pevné nečistoty: | 3 |
