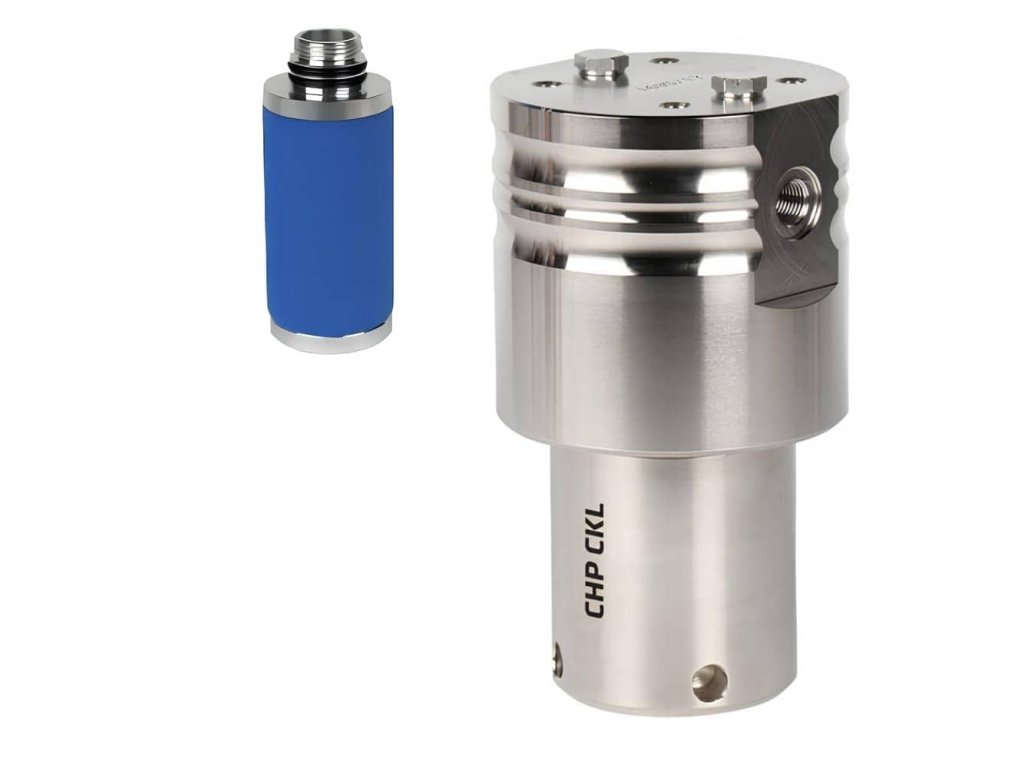

Prachový filter CHP4R-018 – 420 bar, G 1", 4 583 l/min 1 mikrón · trieda 3 · 420 bar
Kód: CHP4R-018
Súvisiaci tovar
Podrobný popis
Prachový vysokotlakový filter CHP4R-018 zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Má závit G 1", prietok 4 583 l/min pri 7 bar a pracovný tlak do 420 bar.
Patrí do radu vysokotlakových filtrov CHP4 medzi prachové filtre CHP4R: teleso je pre všetky stupne rovnaké, líši sa vložka.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 1" (vnútorný rúrkový závit) |
| Prietok pri 7 bar | 4 583 l/min (275 Nm³/h) |
| Pracovný tlak | 420 bar |
| Pracovná teplota | +1,5 až +65 °C |
| Jemnosť filtrácie | 1 µm |
| Trieda ISO 8573-1 | 3-x-x |
| Výmena vložky | pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov |
| Vložka | CHPR-018V |
| Materiál vložky | borosilikátové mikrovlákna |
| Teleso | uhlíková oceľ s chemickým niklovaním |
| Výška A | 276 mm |
| Šírka hlavy B | 145 mm |
| Najväčšia šírka C | 158 mm |
| Od hornej hrany D | 46 mm |
| Hmotnosť | 26,5 kg |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
| Vypúšťanie kondenzátu | otvor G 1/4" v dne |
Teleso a rozmery
Teleso je z uhlíkovej ocele ANSI A-105 s chemickým niklovaním, armatúry a skrutky sú z nerezovej ocele 1.4404, tesnenie z FKM s oporným krúžkom z PTFE. Vzduch sa pripája vnútornými rúrkovými závitmi v hlave filtra, kondenzát odchádza otvorom G 1/4" v dne.
Podľa výrobcu: výška A 276 mm, šírka hlavy B 145 mm, najväčšia šírka C 158 mm a od hornej hrany D 46 mm. Hmotnosť 26,5 kg.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku sa násobí korekčným faktorom, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Prietok (l/min) | 4 583 | 13 749 | 22 915 | 36 664 | 54 996 | 54 996 | 54 996 |
Vložka a príslušenstvo
| K tomuto filtru: | |
|---|---|
| Náhradná vložka | CHPR-018V |
| Odpúšťanie kondenzátu (objednáva sa zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Uholník na stenu | CHP-WL |
| Odlučovač vody pred filter | cyklónové odlučovače CHP |
Kam ho zaradiť
Patrí za základný filter, pred jemný predfilter CHP4M alebo mikrofilter CHP4S — alebo ako prachový filter za adsorpčnú sušičku.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Vzduchové prachové filtre CHP4R do 400 barov |
|---|---|
| Prevedenie: | Prachový filter |
| Tlak: | 420 bar |
| Pripojenie: | 1" |
| Rozmery: | 276 × 145 × 158 mm |
| Filtrácia: | 1 µm |
| Vložka filtra: | CHPR-018V |
| Materiál: | Uhlíková oceľ |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Pracovná teplota: | +1,5 / +65°C |
| Prietok: | 4 583 l/min |
| Trieda kvality - pevné nečistoty: | 3 |
