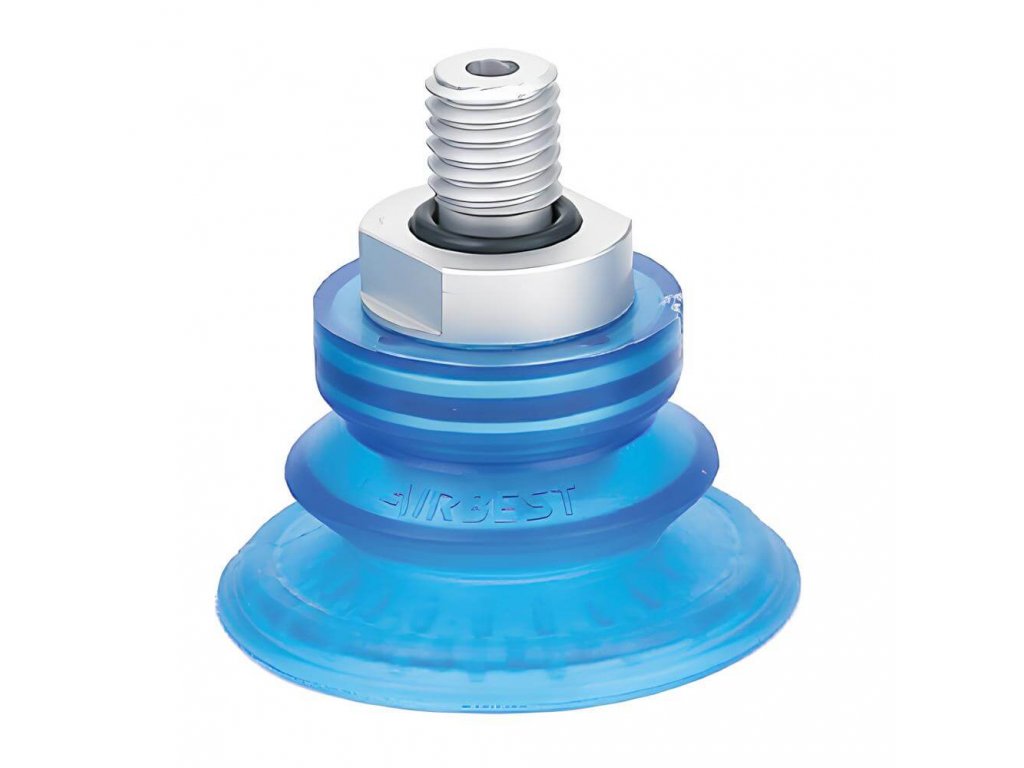

Prísavka SBF 42 mm G1/4"
Kód: SBF40-PU-14M
Podrobný popis
Prísavka SBF40-PU-14M
- určené na manipuláciu s predmetmi vo vertikálnom smere s dobrou zdvíhacou silou
- zalisované vonkajšie šróbenie, výborná odolnosť proti starnutiu
- materiálové prevedenie polyuretán PU
- aplikácie pre lisovacie a raziace zariadenia, panely v oblasti automotive, preprava plochých predmetov
Dodatočné parametre
| Kategória: | Vákuové prísavky SBF s vonkajším závitom |
|---|---|
| Materiál: | Polyuretán |
| Objem: | 7,2 cm3 |
| Priemer: | 42 mm |
| Priemer vlnovca: | 32 mm |
| Vertikálna sila pri -20kPa: | 17,5 N |
| Vertikálna sila pri -60kPa: | 93,0 N |
| Vertikálna sila pri -90kPa: | 119,8 N |
| Výška: | 39 mm |
| Závit: | G 1/4" |
| Skladom: | Externý sklad |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
Airbest je čínsky výrobca vákuovej techniky pre automatizáciu a priemyselné roboty. Firma vznikla v roku 2006, svoje výrobky sama vyvíja aj vyrába a má na ne 42 patentov. U nás nájdete ejektory, vákuové pumpy, prísavky a príslušenstvo k nim.
Vákuum tu nevyrába elektromotor, ale stlačený vzduch: prúdi tryskou ejektora a strháva so sebou vzduch z prísavky. Generátory vákua Airbest preto potrebujú len prívod čistého nemazaného stlačeného vzduchu.
Výrobca so 42 patentmiVákuová technika Airbest podľa použitia
Ejektory AZH, AZU a ACV
Malé izolované vákuové okruhy. Miniatúrne generátory vákua so závitom alebo s nástrčnými spojkami.
- vákuum až −88 kPa
- výfuk vonkajší alebo integrovaný
- tryska od 0,5 do 3 mm
Vákuové pumpy ABM a ABX
Montáž priamo k prísavke. Viacstupňové ejektorové pumpy z plastu, samostatne aj ako zostavy so spoločným prívodom vzduchu.
- ABM až −86 kPa, ABX až −93 kPa
- prietok mini pumpy až 220 l/min
- tesnenie NBR, teplota −20 až +80 °C
Vákuové pumpy AL, AM a AH
Veľké okruhy a porézne materiály. Hliníkové pumpy pre veľké množstvo vákua, so spätným ventilom aj bez neho.
- prietok až 4 570 l/min
- AH pre veľmi hlboké vákuum
- telo z hliníka, tesnenie NBR
Prepravné pumpy ACP a ACPF
Odsávanie a doprava sypkých hmôt. Prietokové pumpy bez obsluhy, tvarom bránia upchatiu. Prepravia prášky, granuláty, semená aj triesky.
- prietok až 5 610 l/min
- z hliníka alebo nehrdzavejúcej ocele
- vzduch 4 až 6 bar bez vlhkosti
Ploché prísavky SU a SF
Plechy, sklo, dosky a obaly. SU na ploché aj mierne zakrivené hladké predmety, vystužená SF na dosky, na ktoré pôsobí bočná sila.
- priemer od 2,6 do 200 mm
- silikón alebo NBR
- SF 200 mm drží pri −60 kPa 1 899 N
Prísavky s vlnovcom SB, SBL a SBF
Výškové rozdiely a krehké kusy. Vlnovec vyrovná rozdiel výšky. SBL šetrne uchopí vajíčka a pečivo, SBF z polyuretánu dvíha plechy a panely.
- SB s 1,5 vlnovcom, 5,8 až 155 mm
- SBL so 4,5 vlnovcom na krehké predmety
- SBF z polyuretánu so závitom
Pružinové nástavce a šróbenie
Pružné uchytenie prísavky. Pružinové nástavce KE a KI vyrovnajú výškový rozdiel pri prenášaní, šróbenie pripojí prísavku k rozvodu vákua.
- zdvih nástavca 6 až 50 mm
- závity od M5 po G1/2″
- šróbenie priame aj výkyvné
Filtre, spínače a ventily
Ochrana a riadenie vákua. Filter zachytí prach skôr, než upchá ejektor. Spínače strážia úroveň vákua, ventily riadia prívod vzduchu.
- filtre ABF a AZFC 10 µm, ALF 20 µm
- digitálne spínače RL3, RL6 a vákuové AVS
- ventily APL, APS, APE a tlmiče hluku
Ejektor potrebuje čistý nemazaný vzduch, prísavka správny ventil a hadicu. Celú automatizačnú techniku nájdete v jednej kategórii.
Automatizačná technikaGenerátory vákua Airbest vedľa seba
| Typ, použitie, najvyššie vákuum a prietok | |||
|---|---|---|---|
| Typ | Použitie | Najvyššie vákuum | Prietok vákua |
| Ejektory AZH a AZU | malé izolované okruhy, nástrčné spojky alebo závit | až −88 kPa | až 140 l/min |
| Ejektory ACV | malé okruhy, vnútorné závity a tlmič hluku | až −87 kPa | až 350 l/min |
| Pumpy ABM a ABX | montáž priamo pri prísavke, samostatne aj v zostavách | ABM −86 kPa, ABX −93 kPa | mini pumpa až 220 l/min |
| Pumpy AL, AM a AH | veľké okruhy a porézne materiály | AL −81 kPa, AM −92 kPa, AH najhlbšie | až 4 570 l/min |
| Pumpy ACP a ACPF | odsávanie a preprava sypkých materiálov | ACP −84 kPa, ACPF −35 kPa | až 5 610 l/min |
Vákuum a prietok závisia od tlaku privádzaného vzduchu. Hodnoty pre každý model nájdete na karte výrobku a v katalógovom liste.
Ako zostaviť vákuový úchop
1. Prísavka podľa predmetu
Ploché a hladké kusy uchopí plochá prísavka SU alebo SF, nerovné a krehké prísavka s vlnovcom SB, SBL alebo SBF.
2. Sila s rezervou
Na karte prísavky je sila pri −20, −60 a −90 kPa. Veľkosť alebo počet prísaviek voľte s rezervou na rozbeh a brzdenie pohybu.
3. Generátor vákua
Malému tesnému okruhu stačí ejektor AZH alebo pumpa ABM či ABX pri prísavke. Porézny materiál a veľké okruhy potrebujú väčší prietok AL, AM alebo AH.
4. Čistý vzduch a filter
Ejektory pracujú len s nemazaným stlačeným vzduchom. Pred generátor dajte vákuový filter, ktorý zachytí prach z nasávaného vzduchu.
Časté otázky
- Potrebuje vákuová pumpa Airbest elektrinu?
- Nie. Ejektory aj vákuové pumpy Airbest vyrábajú vákuum stlačeným vzduchom na princípe ejektora. Elektrinu potrebujú len digitálne spínače a elektricky riadené ventily APE.
- Prečo len nemazaný vzduch?
- Ejektory sa používajú len s nemazaným stlačeným vzduchom, inak hrozí upchatie sacej trysky. Nečistoty z nasávaného vzduchu pred generátorom zachytí vákuový filter.
- Akú prísavku na krehké predmety?
- Prísavku SBL so 4,5 vlnovcom. Je zo silikónu alebo NBR a šetrne uchopí vajíčka, pečivo, sklo aj potraviny v plastových obaloch.
- Na čo je pružinový nástavec?
- Pružinový nástavec vyrovná výškový rozdiel pri prenášaní. Prísavka dosadne na predmet, aj keď kusy nie sú v rovnakej výške. Zdvih je podľa typu 6 až 50 mm.
- Nahradí Airbest diely iných výrobcov?
- Často áno, prísavky, ejektory a šróbenie majú bežné rozmery a závity. Pred zámenou porovnajte rozmery, závit a výkon s katalógovým listom pri karte výrobku.
- Kto vyrába vákuovú techniku Airbest?
- Čínska firma Airbest založená v roku 2006, ktorá vákuové komponenty sama vyvíja, vyrába aj predáva. Od roku 2022 je Airbest značkou skupiny PIAB.
Katalógové listy s rozmermi a výkresmi nájdete pri výrobkoch na stiahnutie. Výrobca Airbest je certifikovaný podľa ISO 9001 a ISO 14001.
