Príslušenstvo a náhradné diely FUTURA pre jednotky úpravy vzduchu

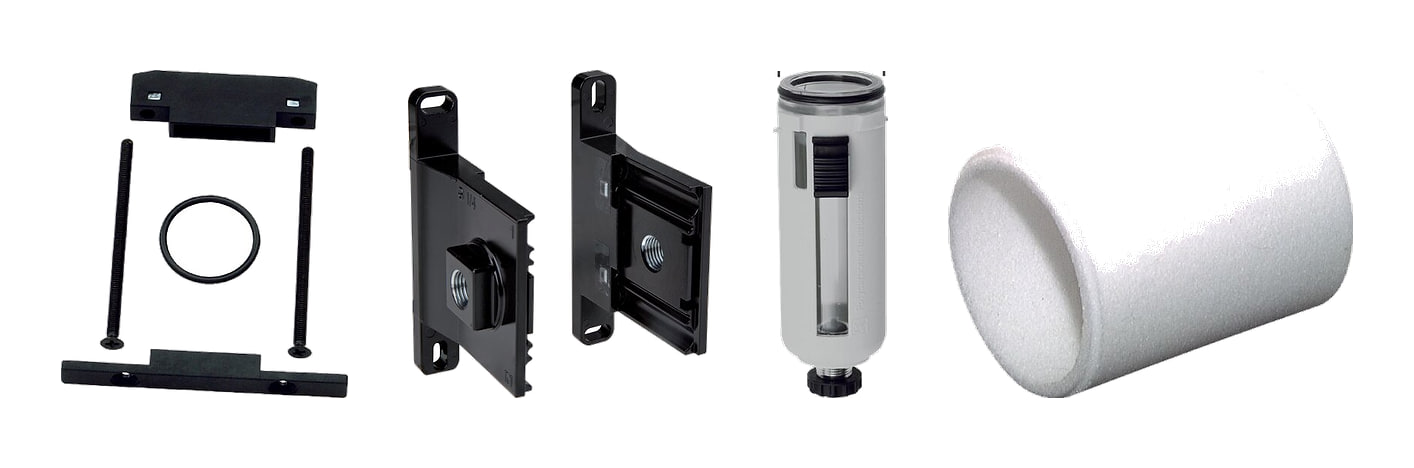

Diely podľa veľkosti Príslušenstvo FUTURA veľkosti 1: spojovacia sada, nástenná konzola so závitom, náhradná nádobka a filtračná vložka

Príslušenstvo a náhradné diely FUTURA sa vyberajú podľa veľkosti prvku, nie podľa závitu. Veľkosť 0 má závit G 1/4", veľkosť 1 G 1/4" a 3/8", veľkosť 2 G 3/8" a 1/2" a veľkosť 4 G 3/4" a 1".

Nájdete tu diely na upevnenie a spájanie do jednotiek, náhradné nádobky, filtračné vložky, membrány a gombíky regulátorov, manometre, visiace zámky a oleje do olejovačov.

4 veľkostidiely podľa veľkosti prvku

5 až 0,01 µmfiltračné vložky

VHS 20zámok na gombík a guľový ventil

1 až 20 lbalenie oleja

Skupiny dielov

Spojovacia sada FUTURA s rámčekmi, skrutkami a tesniacim krúžkom

Upevnenie a spájanie

Uholníky, spojovacie sady, sady s konzolou na stenu, nástenné konzoly so závitom a matice na montáž do panela.

Plastová nádobka filtra FUTURA v ochrannom koši

Nádobky

Plastové a kovové nádobky k filtrom, regulátorom s filtrom a olejovačom, s poloautomatickým aj automatickým odpúšťaním.

Filtračné vložky

Vložky 5 µm, 0,3 µm, 0,01 µm a s aktívnym uhlím a ukazovatele zanesenia.

Náhradná membrána regulátora FUTURA s piestom

Diely regulátorov

Membrány, kryty pružín, gombíky a kompaktné manometre.

Regulátor tlaku FUTURA a piktogram visiaceho zámku

Visiace zámky

Zámok VHS 20 na gombík regulátora a na guľový ventil, väčšie zámky a zámky na jeden kľúč.

Olejovače

Kvapkacie nadstavce, náhradné nádobky a oleje v balení 1 až 20 l.

Upevnenie a spájanie

Spojovacia sada spojí dva prvky rovnakej veľkosti bez ohľadu na ich závit. Sada s konzolou navyše jednotku pripevní na stenu. Uholník s maticou a samotná matica slúžia na montáž regulátora alebo regulátora s filtrom do panela.

Upevnenie a spájanie podľa veľkosti
Diel	Veľkosť 0	Veľkosť 1	Veľkosť 2	Veľkosť 4
Upevňovací uholník so skrutkami	W0F	W1F	W2F	W4F
Spojovacia sada	KP0F	KP1F	KP2F	KP4F
Spojovacia sada s konzolou na stenu	KPW0F	KPW1F	KPW2F	KPW4F
Uholník s krúžkom a maticou na montáž do panela	MW0F	MW1F	MW2F	MW4F
Matica na montáž do panela	SM1	SM1F	SM2F	SM4F

#showmore#

Ako diely namontovať

Montážne diely FUTURA veľkosti 1: upevňovací uholník so skrutkami, uholník s maticou, matica do panela, spojovacia sada a spojovacia sada s konzolou — Zľava: uholník, uholník s maticou, matica do panela, spojovacia sada, spojovacia sada s konzolou.

Uholník priskrutkujete na zadnú stranu prvku, predtým zložte zadnú kryciu doštičku. Spojovacia sada má dva rámčeky, skrutky a tesniaci krúžok.

Pri zostave z troch až štyroch prvkov dajte spojovacie sady s konzolou na krajné spoje, pri piatich až šiestich prvkoch použite tri.

Na montáž do panela vyvŕtajte otvor s priemerom 37 mm pri veľkosti 1, 43 mm pri veľkosti 2 a 51 mm pri veľkosti 4. Panel môže byť hrubý najviac 6, 8 a 15 mm.

Nástenné konzoly so závitom

Konzoly sa skrutkujú na začiatok a koniec jednotky a na ich závit sa pripojí potrubie. Jednotku potom vymeníte bez demontáže upevnenia a potrubia. Jedno balenie obsahuje ľavú a pravú konzolu so skrutkami.

Nástenné konzoly so závitom (ľavá a pravá)
Veľkosť	Závit	Objednávacie číslo
0	G 1/4"	WK0-14F
1	G 1/4"	WK1-14F
1	G 3/8"	WK1-38F
2	G 3/8"	WK2-38F
2	G 1/2"	WK2-12F
4	G 3/4"	WK4-34F
4	G 1"	WK4-10F

Nádobky

Nádobky sú v dvoch vyhotoveniach: plastová z polykarbonátu, pri veľkosti 1 až 4 v ochrannom koši, a kovová, pri veľkosti 1 až 4 s priezorom. Nádobky filtrov, filtrov s aktívnym uhlím a olejovačov sa navzájom nezamieňajú.

Náhradné nádobky k filtrom a regulátorom s filtrom
Diel	Veľkosť 0	Veľkosť 1	Veľkosť 2	Veľkosť 4
Plastová nádobka, poloautomatické odpúšťanie	BDF00	BF1F	BF2F	BF4F
Plastová nádobka, automatické odpúšťanie	BF1-AM	BF1F-AM	BF2F-AM	BF4F-AM
Plastová nádobka, automat bez tlaku zatvorený	BF1-AMNC	BF1F-AMNC	BF2F-AMNC	BF4F-AMNC
Kovová nádobka, poloautomatické odpúšťanie	BDF00-M	BFM1F	BFM2F	BFM4F
Kovová nádobka, automatické odpúšťanie	BDF00-MAM	BFM1F-AM	BFM2F-AM	BFM4F-AM
Kovová nádobka, automat bez tlaku zatvorený	BDF00-MAMNC	BFM1F-AMNC	BFM2F-AMNC	BFM4F-AMNC
Tesniaci krúžok nádobky	OR1	OR1F	OR2F	OR4F

Nádobky k filtrom s aktívnym uhlím a k olejovačom

Filter s aktívnym uhlím kondenzát neodpúšťa, jeho nádobka je bez výpustu. Pri veľkosti 0 je to rovnaká nádobka ako pri olejovači.

Náhradné nádobky bez odpúšťania
Diel	Veľkosť 0	Veľkosť 1	Veľkosť 2	Veľkosť 4
Plastová nádobka filtra s aktívnym uhlím	BDO00	BFA1F	BFA2F	BFA4F
Kovová nádobka filtra s aktívnym uhlím	BDO00-M	BFMA1F	BFMA2F	BFMA4F
Plastová nádobka olejovača	BDO00	BOL1F	BOL2F	BOL4F
Kovová nádobka olejovača	BDO00-M	BOLM1F	BOLM2F	BOLM4F

Čo je pri nádobkách dobré vedieť:

Nádobka veľkosti 0 je na závit s priemerom 33,5 mm, veľkosti 1, 2 a 4 na bajonet s priemerom 37,6, 43,8 a 60 mm. Nasadzuje sa pootočená o 45° a otočí sa doprava, až poistka zaskočí.
Kovová nádobka s automatickým odpúšťaním veľkosti 0 je len pre regulátor s filtrom.
Pri automatickom odpúšťaní sa hadička na kondenzát skrutkuje do závitu G 1/8".
Samostatné odpúšťače pre nádobky s otvorom 14 mm: automatický plavákový AM18-10 (1,5–16 bar), poloautomatický HANDABLASS-HA a ručný HANDABLASS-M. Ručný HANDABLASS-MDF má zvláštne upevnenie G 1/8".

Filtračné vložky

Vložka sa vyberá podľa typu filtra a veľkosti. Pre oba závity jednej veľkosti je rovnaká vložka, len pod dvoma objednávacími číslami. Vložka 5 µm je spoločná pre filter aj regulátor s filtrom.

Náhradné vložky podľa typu a veľkosti
Vložka	Veľkosť 0	Veľkosť 1	Veľkosť 2	Veľkosť 4
Filter a regulátor s filtrom 5 µm	FV-1F		FV-2F	FV-4F
Predfilter 0,3 µm	FV014-FV	FV14-FV, FV38-FV	FV382-FV, FV12-FV	FV34-FV, FV10-FV
Predfilter s automatickým odpúšťaním	ako štandard	V23-40	ako štandard	ako štandard
Mikrofilter 0,01 µm	FX014-FV	FX14-FV, FX38-FV	FX382-FV, FX12-FV	FX34-FV, FX10-FV
Mikrofilter s automatickým odpúšťaním	ako štandard	X23-40	ako štandard	ako štandard
Aktívne uhlie	FA014-FV	FA14-FV, FA38-FV	FA382-FV, FA12-FV	FA34-FV, FA10-FV
Držiak vložky 5 µm	filter FH-0F, regulátor s filtrom FH-0FR	–	–	–
Ukazovateľ diferenčného tlaku 0–0,35 bar	–	DDA-B
Diferenčný manometer 0–0,5 bar	–	DDA-M

Ukazovatele zanesenia sa montujú na viečko predfiltra a mikrofiltra veľkosti 1 až 4. Pri výmene vložky prvok odtlakujte, zložte nádobku a odskrutkujte koncovku vložky.

Diely regulátorov

Membrána sa dodáva s regulačným piestom a tesniacim krúžkom. Bežná membrána je pre regulátory, regulátory s filtrom, regulátory s priebežným napájaním a jednotky, membrána presného regulátora pre presné regulátory veľkosti 1 a 2.

Náhradné diely regulátorov podľa veľkosti
Diel	Veľkosť 0	Veľkosť 1	Veľkosť 2	Veľkosť 4
Membrána regulátora	MEMBRANER014F	MEMBRANER14F	MEMBRANER12F	MEMBRANER34F
Membrána presného regulátora	–	MEMBRANERP14F	MEMBRANERP12F	–
Kryt pružiny	FEDERHAUBE0F	FEDERHAUBE1F	FEDERHAUBE2F	FEDERHAUBE4F
Gombík	FEDERHAUBE0F-RAD	FEDERHAUBE1F-RAD	FEDERHAUBE2F-RAD
Kompaktný manometer 0–12 bar	MANOFUTURA12	–	–	–
Kompaktný manometer 0–6 bar	MANOFUTURA6	–	–	–

Kompaktný manometer majú prvky veľkosti 0: pre rozsahy 0,5–8 a 0,5–10 bar so stupnicou 0–12 bar, pre rozsah 0,2–4 bar so stupnicou 0–6 bar. Opravy a úpravy prvkov prevádzkovaných v prostredí s nebezpečenstvom výbuchu nie sú dovolené.

Visiace zámky

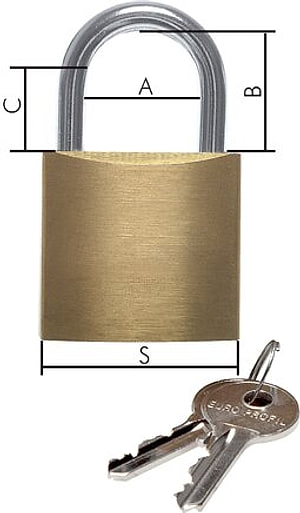

Visiaci zámok s kľúčmi a kótami S, A, B a C — Rozmery v tabuľke: S šírka zámku, A a C svetlosť strmeňa.

Na gombík regulátora veľkosti 1 až 4 a na guľový ventil patrí zámok VHS 20. Veľkosť 0 sa zamknúť nedá. Na guľový ventil zavesíte až tri zámky.

Zámky majú telo z mosadze a strmeň z kalenej ocele a dodávajú sa s dvoma kľúčmi. Zámky s rovnakým objednávacím číslom s príponou GSA alebo GSB otvoríte jedným kľúčom.

Visiace zámky VHS
Zámok	Šírka S (mm)	Strmeň Ø (mm)	Svetlosť A × C (mm)	Štandardný	Vysoký strmeň	Jeden kľúč A	Jeden kľúč B
VHS 20	20	3,5	10 × 7	VHS20	VHS20H	VHS20-GSA	VHS20-GSB
VHS 30	30	5	16 × 10	VHS30	VHS30H	VHS30-GSA	VHS30-GSB
VHS 40	40	6	23 × 15	VHS40	VHS40H	VHS40-GSA	VHS40-GSB
VHS 50	50	8	29 × 18	VHS50	–	VHS50-GSA	VHS50-GSB
VHS 60	60	10	36 × 20	VHS60	–	VHS60-GSA	VHS60-GSB

S vysokým strmeňom a na jeden kľúč: VHS30H-GSA, VHS40H-GSA, VHS30H-GSB a VHS40H-GSB.

Olejovače a oleje

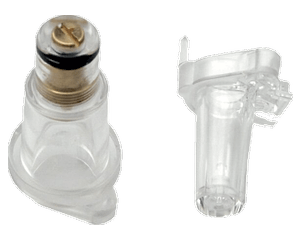

Kvapkací nadstavec TROPFOLF je spoločný pre všetky veľkosti olejovačov. Balenie obsahuje vonkajší a vnútorný nadstavec a tesnenie.

Katalóg odporúča do olejovačov olej triedy ISO VG 32 (CL32 podľa DIN 51517). Olej dolievajte, keď hladina klesne k spodnej značke.

Oleje do olejovačov
Olej	1 l	5 l	10 l	20 l
Štandardný, pre teploty nad +5 °C	SOL	SOL5	SOL10	SOL20
Pri väčšom množstve kondenzátu, napríklad pod +5 °C	SOLWI	SOLWI5	SOLWI10	SOLWI20
Potravinársky	SOLLE	SOLLE5	SOLLE10	SOLLE20

Riadiace ventily

Náhradný riadiaci ventil s cievkou MCL-F24VDC, MCL-F230VAC a MCL-F115VAC je pre elektricky ovládané 3/2 ventily a plniace jednotky všetkých veľkostí. Príkon 2,5 W, alebo 3 VA pri striedavom napätí, krytie IP 65. Priskrutkuje sa aj s tesnením.

Na riadiace ventily, ukazovatele zanesenia a diely veľkosti 0 sa vyhlásenie k smernici 2014/34/EÚ nevzťahuje.

Ventilek radí

Diely vyberajte podľa veľkosti, nie podľa závitu. Prvok so závitom G 3/8" môže byť veľkosť 1 aj 2. Veľkosť nájdete na karte výrobku a v tabuľkách podkategórií.

Podľa čoho vybrať spojovaciu sadu?: Podľa veľkosti prvkov. Spojovacia sada spojí dva prvky rovnakej veľkosti bez ohľadu na ich závit.
Aký je rozdiel medzi spojovacou sadou a sadou s konzolou?: Sada s konzolou navyše jednotku pripevní na stenu. Pri zostave z troch až štyroch prvkov stačia dve, na krajných spojoch.
Na čo je nástenná konzola so závitom?: Skrutkuje sa na začiatok a koniec jednotky a pripojí sa na ňu potrubie. Jednotku potom vymeníte bez demontáže potrubia. Dodáva sa ako pár, ľavá a pravá, so skrutkami.
Ktorý zámok sa hodí na regulátor a guľový ventil?: VHS 20. Na guľový ventil zavesíte až tri.
Ako spoznám, ktorú vložku potrebujem?: Podľa typu filtra a veľkosti. Pri predfiltri a mikrofiltri veľkosti 1 má vyhotovenie s automatickým odpúšťaním kratšiu vložku.
Ktoré diely sú pre veľkosť 0?: Majú v kóde 0, napríklad W0F, KP0F alebo BDF00. Pozor na podobné kódy: matica SM1 je pre veľkosť 0, SM1F pre veľkosť 1.

Diely sa vyberajú podľa veľkosti prvku 0, 1, 2 alebo 4. Nádobky z polykarbonátu alebo kovové, visiace zámky z mosadze so strmeňom z kalenej ocele, membrány a tesnenia z NBR.
