Regulátor tlaku 1 1/4", 12 160 l/min, 0,5-10 bar
Kód: 280.3103
Súvisiaci tovar
Podrobný popis
Regulátor tlaku EWO 280.3103 zníži tlak stlačeného vzduchu z rozvodu – až 40 bar – na nastaviteľných 0,5 až 10 bar a udrží ho stály aj pri kolísaní tlaku a odberu. Je to membránový regulátor so sekundárnym odvzdušnením: keď tlak znížite, prebytočný vzduch z výstupu sám vypustí.
Veľkosť BG 80, pripojenie G 1 1/4" s redukovaným vstupom a výstupom (telo G 1 1/2", redukcie priložené), prietok 12 160 l/min, nastavenie T-rukoväťou. Patrí do radu regulátorov tlaku 286, 274 a 280 so vstupom do 40 bar.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Kód | 280.3103 |
| Veľkosť tela | BG 80 |
| Pripojenie | G 1 1/4" (redukovaný vstup a výstup, telo G 1 1/2", redukcie priložené) |
| Regulačný rozsah | 0,5–10 bar |
| Vstupný tlak | max. 40 bar (PN 40) |
| Prietok | 12 160 l/min (vstup 8 bar, výstup 6 bar, pokles 1 bar) |
| Menovitá svetlosť | DN 25 |
| Vplyv vstupného tlaku | < 1,5 % |
| Sekundárne odvzdušnenie | áno, hysterézia asi 1 bar |
| Manometer | ⌀ 63 mm, 0–16 bar, v dodávke (montáž spredu alebo zozadu) |
| Ovládanie | T-rukoväť |
| Montáž | na stenu uholníkom |
| Montážna poloha | ľubovoľná, prietok v smere šípky |
| Prevádzková teplota | −10 až +90 °C |
| Médium | stlačený vzduch, neutrálne a netoxické plyny |
| Materiál | telo a kryt pružiny mosadz, membrána a tesnenie NBR |
| Rozmery (šírka × hĺbka × výška) | 128 × 138 × 240 mm |
| Hmotnosť | 5,66 kg |

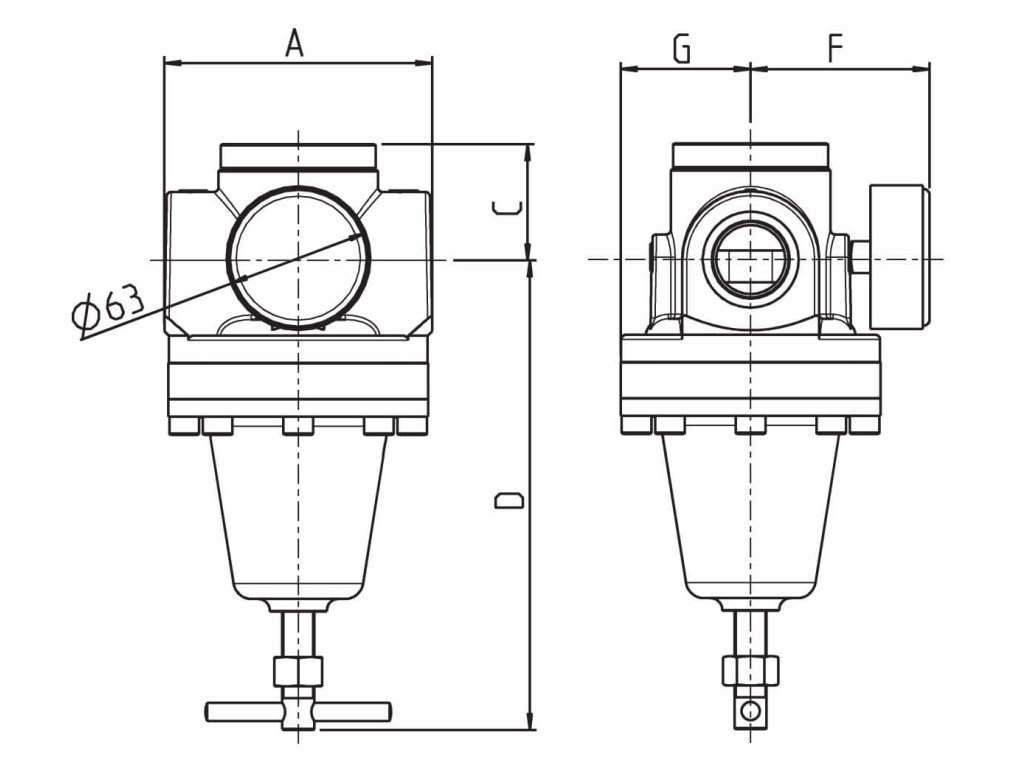

Rozmery
Graf výrobcu pre veľkosť BG 80: ako klesá tlak na výstupe s rastúcim prietokom. Čiary začínajú na nastavenom tlaku 2 až 10 bar, vstupný tlak je o 2 bar vyšší ako výstupný.
Ďalšie závity a regulačné rozsahy
Všetky regulátory veľkosti BG 80 s rovnakým prietokom 12 160 l/min, ktoré máme v ponuke:
| Kód | Závit | Regulácia | Manometer | Ovládanie | Hmotnosť |
|---|---|---|---|---|---|
| 280.3101 | G 1 1/4"* | 0,5–3 bar | 0–6 bar | T-rukoväť | 5,42 kg |
| 280.3102 | G 1 1/4"* | 0,5–6 bar | 0–10 bar | T-rukoväť | 5,42 kg |
| 280.3103 | G 1 1/4"* | 0,5–10 bar | 0–16 bar | T-rukoväť | 5,66 kg |
| 280.3104 | G 1 1/4"* | 0,5–16 bar | 0–25 bar | šesťhran SW 19 | 5,72 kg |
| 280.3105 | G 1 1/4"* | 0,5–25 bar | 0–40 bar | šesťhran SW 19 | 5,52 kg |
| 280.3111 | G 1 1/2" | 0,5–3 bar | 0–6 bar | T-rukoväť | 5,32 kg |
| 280.3112 | G 1 1/2" | 0,5–6 bar | 0–10 bar | T-rukoväť | 5,32 kg |
| 280.3113 | G 1 1/2" | 0,5–10 bar | 0–16 bar | T-rukoväť | 5,42 kg |
| 280.3114 | G 1 1/2" | 0,5–16 bar | 0–25 bar | šesťhran SW 19 | 5,32 kg |
| 280.3115 | G 1 1/2" | 0,5–25 bar | 0–40 bar | šesťhran SW 19 | 5,42 kg |
* redukovaný vstup a výstup (redukcie priložené)
Montáž a nastavenie
- pred regulátor zaraďte filter stlačeného vzduchu, ktorý znesie tlak vo vašom rozvode – nečistoty z potrubia by poškodili sedlo ventilu
- regulátor namontujte tak, aby vzduch prúdil v smere šípky na tele; montážna poloha je ľubovoľná
- manometer je priložený voľne – naskrutkujte ho spredu alebo zozadu, podľa toho, odkiaľ naň budete vidieť
- tlak nastavujte zdola nahor: povoľte koliesko, T-rukoväť alebo skrutku pod požadovanú hodnotu a potom uťahujte, kým manometer neukáže požadovaný tlak; pri BG 20 a BG 40 nastavenie zaistíte poistnou maticou
Náhradné diely a príslušenstvo
- náhradná membrána: MEMBRANEDR7740
- tesniaci kužeľ: DKDR7740
- náhradný manometer 0–16 bar: 215
- montáž na stenu: BW5040
Pre tlak v rozvode do 25 bar sú regulátory 280 a 406, pre vstupný tlak až 60 bar regulátory 302.
Dodatočné parametre
| Kategória: | Regulátory tlaku vzduchu – presné, vysokotlakové aj diaľkovo ovládané |
|---|---|
| EAN: | 4030875030402 |
| Tlak: | 40 bar |
| Rozmery: | 128 × 138 × 240 mm |
| Hmotnosť: | 5,66 kg |
| Prietok: | 12 160 l/min |
| Regulačný rozsah: | 0,5 až 10 bar |
| Závit: | G 1 1/4" |
| Skladom: | Externý sklad |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
