Nerezový hrubý filter IHP1N25-005 – 100 bar, G 3/8", 1 167 l/min nerezové sitko 25 mikrónov · 100 bar
Kód: IHP1N25-005
Súvisiaci tovar
Podrobný popis

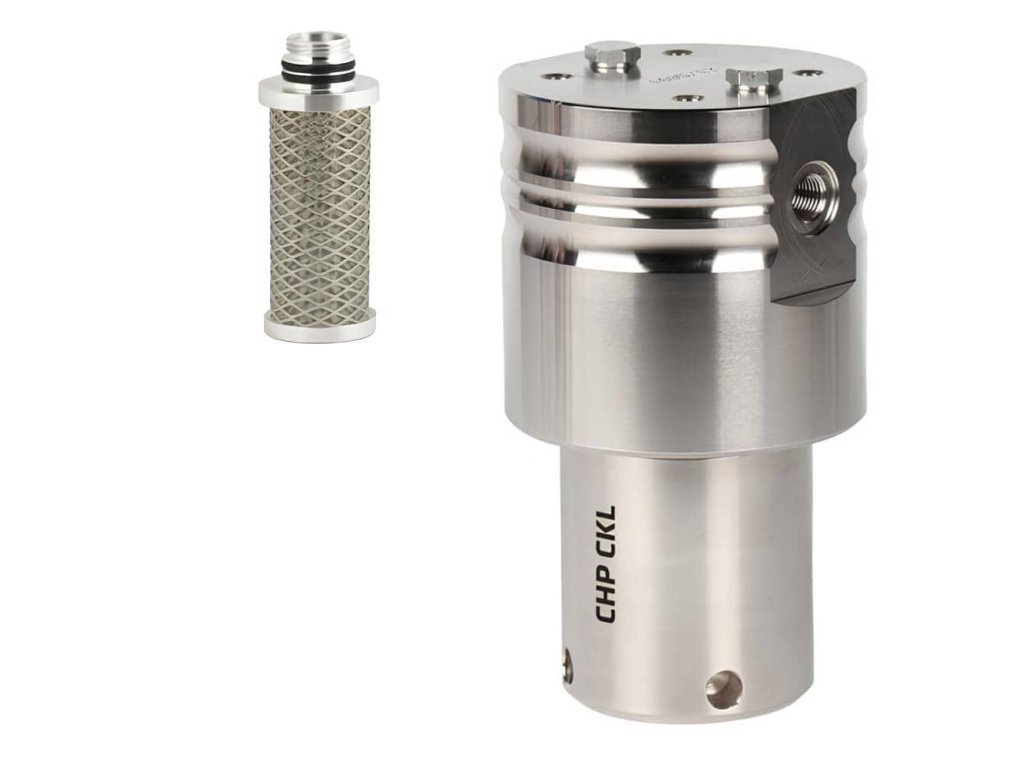

Nerezový hrubý filter so sitkom IHP1N25-005 zachytí hrubé pevné nečistoty väčšie ako 25 µm a chráni jemnejšie stupne za sebou. Má závit G 3/8", prietok 1 167 l/min pri 7 bar a pracovný tlak do 100 bar.
Patrí do radu vysokotlakových filtrov IHP1 medzi hrubé filtre IHP1N25: teleso je pre všetky stupne rovnaké, líši sa vložka.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 3/8" (vnútorný rúrkový závit) |
| Prietok pri 7 bar | 1 167 l/min (70 Nm³/h) |
| Pracovný tlak | 100 bar |
| Pracovná teplota | +1,5 až +65 °C |
| Jemnosť filtrácie | 25 µm |
| Výmena vložky | najmenej raz za 12 mesiacov |
| Vložka | IHPN25-005V |
| Materiál vložky | nerezové sitko 1.4301 |
| Teleso | nerezová oceľ 1.4301, na želanie 1.4404 |
| Výška A | 182 mm |
| Šírka hlavy B | 98 mm |
| Najväčšia šírka C | 104 mm |
| Od hornej hrany D | 30 mm |
| Hmotnosť | 7,9 kg |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
| Vypúšťanie kondenzátu | otvor G 1/4" v dne |
Teleso a rozmery
Teleso je z nerezovej ocele 1.4301, na želanie z 1.4404. Vzduch sa pripája vnútornými rúrkovými závitmi v hlave filtra, kondenzát odchádza otvorom G 1/4" v dne.
Podľa výrobcu: výška A 182 mm, šírka hlavy B 98 mm, najväčšia šírka C 104 mm a od hornej hrany D 30 mm. Hmotnosť 7,9 kg.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku sa násobí korekčným faktorom, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 |
|---|---|---|---|---|---|
| Prietok (l/min) | 1 167 | 3 501 | 5 835 | 9 336 | 14 004 |
Vložka a príslušenstvo
| K tomuto filtru: | |
|---|---|
| Náhradná vložka | IHPN25-005V |
| Odpúšťanie kondenzátu (objednáva sa zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Uholník na stenu | CHP-WS |
| Odlučovač vody pred filter | cyklónové odlučovače IHP |
Kam ho zaradiť
Patrí na začiatok filtrácie, pred základný filter IHP1N5 alebo prachový filter IHP1R.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Hrubé nerezové vysokotlakové filtre IHP1N25 so sitkom do 100 bar |
|---|---|
| Prevedenie: | Hrubý filter |
| Tlak: | 100 bar |
| Pripojenie: | 3/8" |
| Rozmery: | 182 × 98 × 104 mm |
| Filtrácia: | 25 µm |
| Vložka filtra: | IHPN25-005V |
| Materiál: | Nerezová oceľ |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Pracovná teplota: | +1,5 / +65°C |
| Prietok: | 1 167 l/min |
