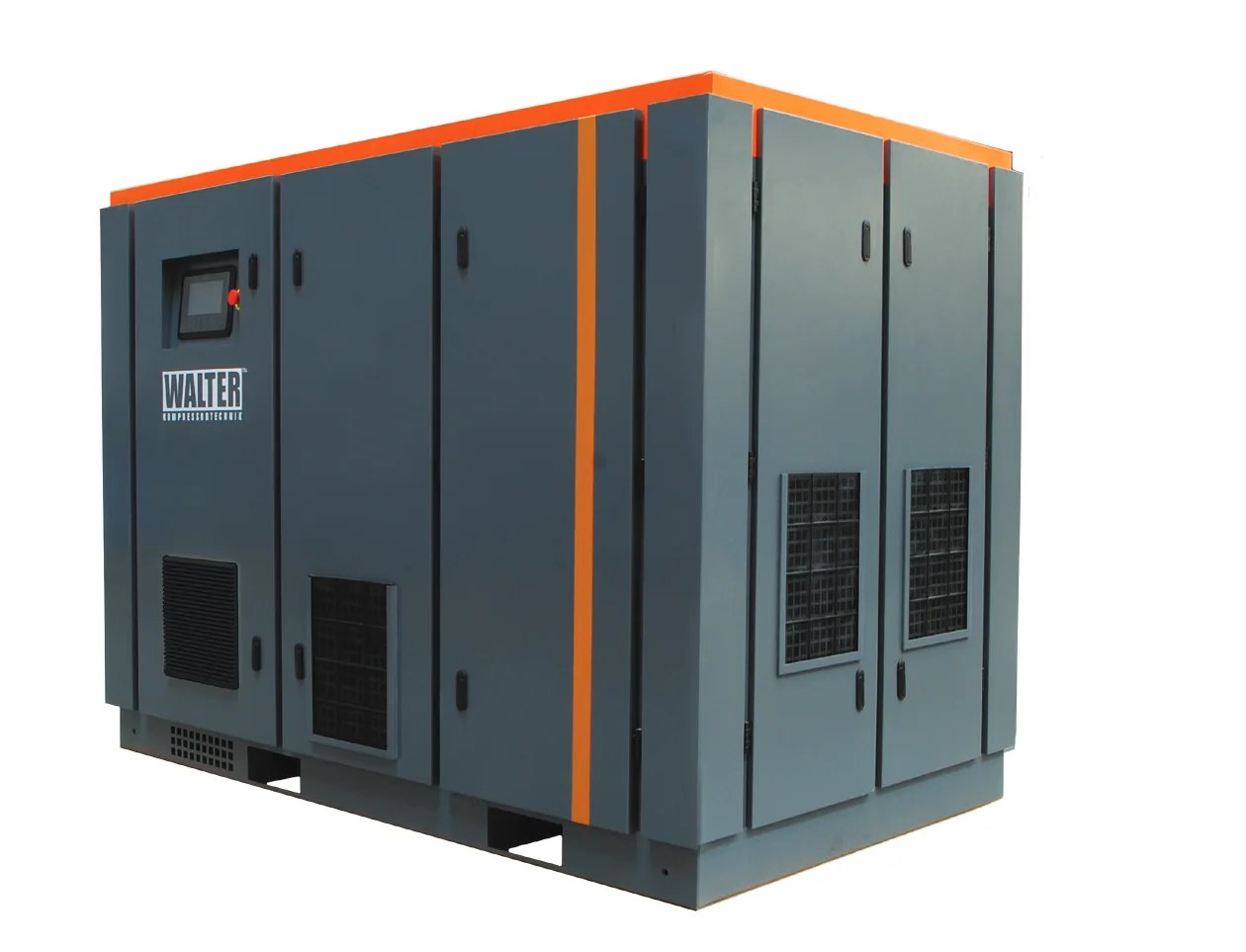

Skrutkové kompresory WALTER SF DSP: dvojstupňová kompresia
7 rokov zárukaDvojstupňové kompresory s meničom 22 – 315 kW
Rad SF DSP stláča vzduch v dvoch stupňoch a dodá v priemere o 12 % viac stlačeného vzduchu než jednostupňový stroj. Magnetický motor IE5 s frekvenčným meničom drží účinnosť v širokom rozsahu zaťaženia, preto sa kompresor hodí tam, kde beží dlho a najväčšou položkou nákladov je elektrina. Rad má 13 modelov od 22 do 315 kW.
Všetkých 13 modelov WALTER SF DSP
Zoradené podľa príkonu. Výtlak je uvedený pri 8, 10 a 13 bar ako rozsah od najnižších po najvyššie otáčky meniča. Modely SF 22 DSP a SF 30 DSP sa vyrábajú na 8 a 10 bar.
| Skrutkové kompresory WALTER SF DSP — všetkých 13 prevedení | ||||||||
|---|---|---|---|---|---|---|---|---|
| Model | Príkon | Výtlak 8 bar | Výtlak 10 bar | Výtlak 13 bar | Prípojka | Rozmery d × š × v | Hmotnosť | Hlučnosť |
| SF 22 DSP | 22 kW | 1,68–4,2 m³/min | 1,52–3,8 m³/min | — | G 1½″ | 1 500 × 1 037 × 1 273 mm | 738 kg | 63 dB(A) |
| SF 30 DSP | 30 kW | 2,34–5,86 m³/min | 2,21–5,53 m³/min | — | G 1½″ | 1 610 × 1 043 × 1 380 mm | 826 kg | 65 dB(A) |
| SF 37 DSP | 37 kW | 3–7,5 m³/min | 2,69 – 6,72 m³/min | 2,26 – 5,65 m³/min | G 1½″ | 1 610 × 1 043 × 1 380 mm | 841 kg | 65 dB(A) |
| SF 45 DSP | 45 kW | 3,66 – 9,14 m³/min | 3,24 – 8,11 m³/min | 2,6 – 6,52 m³/min | G 2″ | 2 132 × 1 318 × 1 600 mm | 1 144 kg | 65 dB(A) |
| SF 55 DSP | 55 kW | 4,74 – 11,86 m³/min | 4,23 – 10,58 m³/min | 3,2 – 7,99 m³/min | G 2″ | 2 132 × 1 318 × 1 600 mm | 1 663 kg | 65 dB(A) |
| SF 75 DSP | 75 kW | 6,28 – 15,7 m³/min | 5,82 – 14,56 m³/min | 4,59 – 11,48 m³/min | G 2″ | 2 256 × 1 469 × 1 700 mm | 1 861 kg | 68 dB(A) |
| SF 90 DSP | 90 kW | 7,64–19,1 m³/min | 6,7–16,76 m³/min | 5,736–14,34 m³/min | DN 65 | 2 656 × 1 698 × 1 800 mm | 3 300 kg | 70 dB(A) |
| SF 110 DSP | 110 kW | 9,28–23,2 m³/min | 8,21–20,53 m³/min | 6,852–17,13 m³/min | DN 80 | 2 656 × 1 698 × 1 800 mm | 3 600 kg | 72 dB(A) |
| SF 132 DSP | 132 kW | 11,2–27,4 m³/min | 10,2–25,5 m³/min | 8,38–20,96 m³/min | DN 80 | 2 656 × 1 698 × 1 800 mm | 3 900 kg | 74 dB(A) |
| SF 160 DSP | 160 kW | 13,2–33,3 m³/min | 12,4–31 m³/min | 9,84–24,6 m³/min | DN 100 | 3 108 × 1 940 × 2 060 mm | 4 250 kg | 76 dB(A) |
| SF 185 DSP | 185 kW | 15 – 36,6 m³/min | 13 – 32,9 m³/min | 10,6 – 26,71 m³/min | DN 100 | 3 970 × 2 190 × 2 265 mm | 4 650 kg | 76 dB(A) |
| SF 250 DSP | 250 kW | 20,5 – 51,4 m³/min | 18 – 45,3 m³/min | 15,6 – 39,01 m³/min | DN 100 | 4 400 × 2 240 × 2 340 mm | 6 450 kg | 78 dB(A) |
| SF 315 DSP | 315 kW | 19,86–66,2 m³/min | 17,43–58,1 m³/min | 15,21–50,7 m³/min | DN 125 | 3 700 × 2 400 × 2 300 mm | 7 800 kg | 86 dB(A) |
Elektrina tvorí viac než 80 % nákladov na výrobu stlačeného vzduchu za dobu života kompresora. Pri dvojstupňovom stroji ju preto šetríte tam, kde sa to najviac počíta.
#showmore#
Prečo dvojstupňová komprimácia
Jednostupňový blok stlačí vzduch z 1 na 8 bar naraz. Dvojstupňový to rozdelí na dva kroky, a preto pracuje chladnejšie, s menšími únikmi a s menším zaťažením ložísk.
Nižšia teplota pri stláčaní
Komprimácia prebieha pri nižšej teplote ako v jednostupňovom bloku, čo vedie k efektívnejšej izotermickej premene.
Menšie vnútorné úniky
Nižší kompresný pomer každého stupňa obmedzuje vnútornú netesnosť na štvrtinu a zvyšuje objemovú účinnosť o 5 – 10 %.
Ložiská vydržia až štyrikrát dlhšie
Sily pôsobiace na ložiská sú pri dvojstupňovom bloku polovičné, takže ich životnosť sa predĺži až štvornásobne.
Optimálna rýchlosť rotorov
Konštrukcia bloku umožňuje nastaviť lineárnu rýchlosť každého rotora na optimálnu hodnotu 25 – 35 m/s.
Magnetický motor IE5
Synchrónny motor IE5 má najvyššiu účinnosť a udržuje ju v širokom rozsahu zaťaženia, takže sa oplatí aj pri premenlivom odbere.
Pri pracovnom tlaku 8 bar stláča prvý stupeň v pomere 2,8:1 a druhý tiež 2,8:1. Jednostupňový blok stláča v pomere 8:1.
Čo je vnútri skrine
- Trojstupňová separácia oleja — vysoká kvalita vzduchu pri nižšej hlučnosti a menšej tlakovej strate, vo výstupnom vzduchu najviac 3 ppm olejovej hmly.
- Chladenie — účinný axiálny ventilátor a teplotne riadený motor.
- Priamy pohon 1:1 — blok je spojený priamo s motorom, bez remeňa.
- Frekvenčný menič — vstavaný menič plynule reguluje výkon podľa odberu.
Ventilek radí
Dvojstupňový stroj sa platí elektrinou, nie výkonom.
Spočítajte, čo pobeží súčasne, a hľadajte riadok, kde váš bežný odber leží uprostred rozsahu výtlaku. Tam menič pracuje najlepšie. Pokiaľ sa spotreba počas dňa mení len málo, pozrite sa aj na jednostupňovú radu SF KSP; dvojstupňová kompresia sa najviac oplatí pri strojoch, ktoré bežia celé smeny.
Časté otázky
- Čím sa SF DSP líši od SF KSP?
- Oba majú priamy pohon a frekvenčný menič. SF DSP stláča vzduch v dvoch stupňoch a má magnetický motor IE5, SF KSP je jednostupňový s motorom IE4 (voliteľne IE5). Pri rovnakom príkone preto dodá viac vzduchu — pri 45 kW je to pri 8 baroch až 9,14 m³/min oproti 7,51 m³/min.
- Aký tlak majú modely SF DSP?
- Pracovný tlak je 8, 10 alebo 13 barov. Modely SF 22 DSP a SF 30 DSP sa vyrábajú na 8 a 10 barov. Tlak zvoľte podľa najnáročnejšieho spotrebiča.
- Aké majú prípojky?
- Do 37 kW závit G 1½″, pri modeloch 45 – 75 kW závit G 2″. Od 90 kW je prípojka DN 65, pri najväčších strojoch až DN 125.
- Ako často je potrebný servis?
- Každých 2 000 motohodín, rovnako ako pri všetkých skrutkových kompresoroch WALTER. Pravidelná údržba je zároveň podmienkou sedemročnej záruky.
Na všetky modely sa vzťahuje záruka 7 rokov na celý stroj. Podmienky záruky a servisu nájdete na stránke Šroubové kompresory WALTER. Výtlak je uvedený podľa ISO 1217:2009, príloha C, hladina akustického tlaku s toleranciou ±3 dB(A).
Najpredávanejšie
Radenie produktov
Výpis produktov
Stredný model veľkej dvojstupňovej skrine, pre prevádzky, ktoré potrebujú rezervu a nechcú meniť pôdorys. Váži 3 600 kg, prípojka DN 80, hlučnosť 72 dB(A).
Najvýkonnejší model veľkej dvojstupňovej skrine pre nepretržitú priemyselnú prevádzku. Váži 3 900 kg a prípojka je DN 80. Hlučnosť 74 dB(A).
Dvojstupňový WALTER vo vlastnej skrini pre veľkú výrobu s trvalou prevádzkou. Váži 4 250 kg, prípojka DN 100. Hlučnosť 76 dB(A).
Dvojstupňový WALTER pre veľkú priemyselnú prevádzku s trvalým odberom. Váži 4 650 kg a má rovnakú prípojku DN 100 ako SF 160 DSP. Hlučnosť 76 dB(A).
Najmenší dvojstupňový WALTER pre prevádzku, ktorá beží celé smeny a nechce plytvať elektrinou. Skriňa s pôdorysom 1,5 × 1,04 m váži 738 kg a prípojka je G 1½″. Hlučnosť 63 dB(A)...
Dvojstupňový WALTER pre veľkú prevádzku s kolísavým odberom, ktorá potrebuje menič aj vysokú účinnosť. Váži 6 450 kg a prípojka je DN 100. Hlučnosť 78 dB(A).
Druhý najmenší dvojstupňový WALTER, v skrini spoločnej so SF 37 DSP. Hodí sa tam, kde kompresor beží dlho a odber kolíše. Váži 826 kg, prípojka je G 1½″ a hlučnosť 65 dB(A).
Najväčší dvojstupňový WALTER pre najnáročnejšie priemyselné prevádzky s trvalým odberom. Váži 7 800 kg a prípojka je DN 125. Hlučnosť 86 dB(A).
Najmenší dvojstupňový WALTER, ktorý zvládne aj 13 bar. Je v skrini spoločnej so SF 30 DSP a váži 841 kg. Prípojka G 1½″, hlučnosť 65 dB(A).
Prvý dvojstupňový WALTER vo väčšej skrini, určený pre stredné prevádzky s viacerými spotrebičmi naraz. Váži 1 144 kg a prípojka je G 2″. Hlučnosť 65 dB(A).
Výkonnejší z dvojice dvojstupňových strojov v spoločnej skrini so SF 45 DSP, pre prevádzku s niekoľkými väčšími spotrebičmi naraz. Váži 1 663 kg, prípojka G 2″, hlučnosť 65 dB(A).
Dvojstupňový WALTER s vlastnou skriňou, určený pre väčšiu prevádzku s nepretržitou prevádzkou. Váži 1 861 kg a prípojka je G 2″. Hlučnosť 68 dB(A).
Dvojstupňový WALTER pre priemyselnú prevádzku s trvalým odberom, prvý model vo veľkej skrini s prípojkou DN 65. Váži 3 300 kg. Hlučnosť 70 dB(A).
