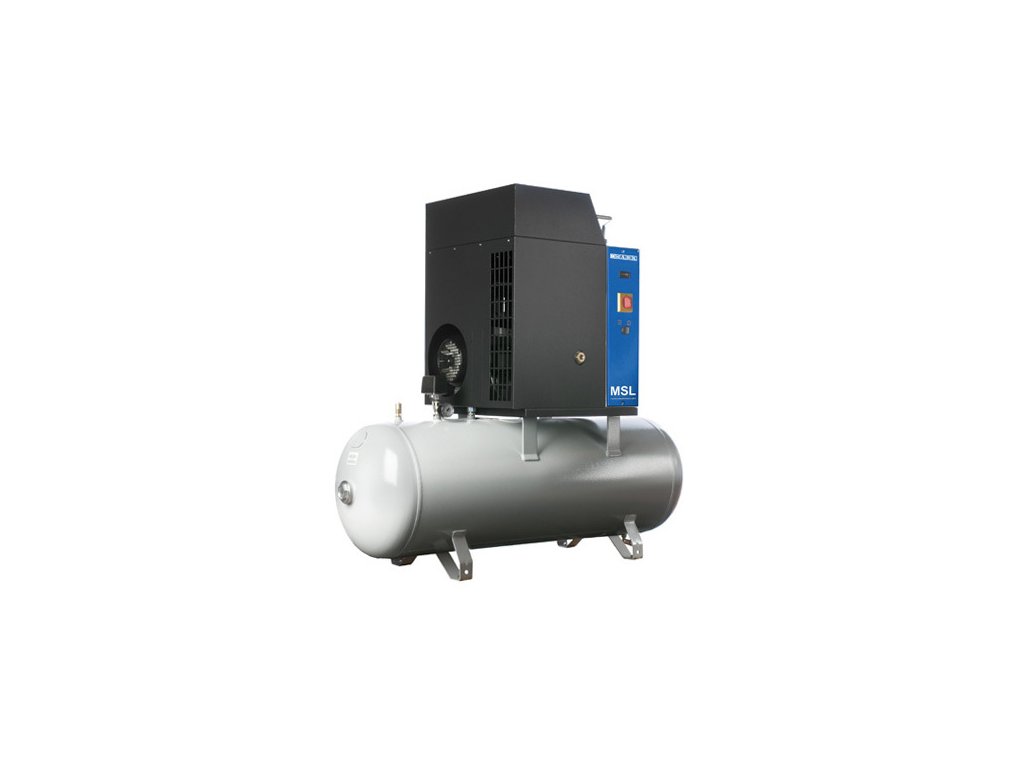

Skrutkový kompresor MSL4/10C-200
Kód: MSL4/10C-200
Podrobný popis
Skrutkové kompresory MSL (2,2-7,5 kW)
- Najmenší rad olejom mazaných skrutkových kompresorov ako dobrá alternatíva k tradičným piestovým kompresorom s nižšou spotrebou energie, nízkou hlučnosťou a určený na nepretržitú prevádzku.
- Vhodné pre stredné až veľké remeselné dielne, malé výrobné závody a všetky aplikácie s potrebou nepretržitej dodávky vysokokvalitného stlačeného vzduchu.
- Tlakové verzie s dodávaným tlakom 8 a 10 barov
- Elektromotory s výkonom 2,2 - 3 - 4 - 5,5 - 7,5 kW so štandardným elektrickým napätím 400 V/50 Hz; v prípade verzií s výkonom 5,5 a 7,5 kW sú stroje vybavené prepínačom hviezda-trojuholník, ktorý znižuje prúdové zaťaženie a uľahčuje rozbeh stroja
- Tradičný prevod medzi motorom a skrutkovým blokom pomocou klinových remeňov
- Jednoduché ovládanie tlakovým spínačom, zapnutie a vypnutie
- Chladenie ventilátorom, nízka výstupná teplota na zabezpečenie vysokej kvality privádzaného vzduchu
- Trojstupňová separácia oleja vďaka vertikálne orientovanej separačnej nádobe a separačnému filtru
- Kryt stroja so zvukovou izoláciou a ľahko odnímateľnými panelmi na rýchly prístup k stroju
- Záručná doba 2 roky od uvedenia do prevádzky autorizovaným servisom, možnosť predĺženia záruky na 3 a 5 rokov po podpísaní servisnej zmluvy
Dodatočné parametre
| Kategória: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 5 rokov |
| Typ kompresora: | Skrutkový kompresor |
| Prevedenie: | Skrutkový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 415 l/min |
| Objem tlakovej nádoby: | 200 L |
| Prevedenie tlakovej nádoby: | Ležatá |
| Pripojenie: | 1/2" |
| Príkon motora: | 4,0 kW |
| Napätie siete: | 400/50 V/Hz |
| Mazanie: | Olejový |
| Rozmery: | 1 440 × 610 × 1 250 mm |
| Hmotnosť: | 128 kg |
| Záruka: | 2 roky (predĺženie až na 5 rokov) |
| Darček: | Poukaz v hodnote 1000 Kč |
| Položka bola vypredaná… | |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
MARK je taliansky výrobca kompresorov a výrobkov na úpravu stlačeného vzduchu zo severu Talianska, od roku 1998 člen skupiny Atlas Copco. Vyrába piestové kompresory vo viac ako 300 modeloch, skrutkové kompresory s motormi 2,2 až 160 kW a bezolejové kompresory Ecolife a WIS.
U nás od značky MARK nájdete príslušenstvo kompresorovne: bezstratové elektronické odpúšťače kondenzátu LD so servisnými sadami, separátor voda-olej FOD21 a obchádzkové potrubie pre kondenzačné sušičky MDX. Odpúšťač odvedie vodu zo vzdušníka, sušičky aj filtra a stlačený vzduch nechá v rozvode.
V skupine Atlas CopcoVýrobky MARK u nás
Elektronické odpúšťače LD
Vypustia vodu, vzduch nechajú v rozvode. Kapacitné čidlo otvorí ventil, až keď je v nádobke kondenzát, a zatvorí ho skôr, než unikne vzduch.
- 9 veľkostí, 2 až 90 l/h
- na vzdušník, sušičku aj filter
- servisná sada na ročnú údržbu
Separátor voda-olej FOD21
Kondenzát s olejom nepatrí do kanalizácie. Separátor oddelí z kondenzátu olejového kompresora olej a nečistoty, takže odpadu na likvidáciu výrazne ubudne.
- na prietok vzduchu do 6 480 l/min bez sušičky
- výstup 1/2"
- rozmery 470 × 165 × 600 mm
Nemáte pri kompresore zásuvku alebo hľadáte časový či plavákový odpúšťač? Všetky odpúšťače kondenzátu nájdete v jednej kategórii.
Všetky odpúšťače kondenzátuOdpúšťače LD vedľa seba
| Kapacita, prietok podľa miesta montáže a pripojenie | |||||
|---|---|---|---|---|---|
| Typ | Kapacita | Za kompresorom | Na sušičke | Vo filtri | Pripojenie |
| LD100 | 2,0 l/h | 180 Nm³/h | 360 Nm³/h | 1 800 Nm³/h | R 1/2" |
| LD101C | 3,3 l/h | 504 Nm³/h | 756 Nm³/h | 3 780 Nm³/h | G 1/2" |
| LD101 | 5,0 l/h | 450 Nm³/h | 900 Nm³/h | 4 500 Nm³/h | G 1/2" |
| LD101L | 5,0 l/h | 450 Nm³/h | 900 Nm³/h | 4 500 Nm³/h | G 1/2" + bočná G 3/4"/G 1/2" |
| LD200 | 10,0 l/h | 900 Nm³/h | 1 800 Nm³/h | 9 000 Nm³/h | G 1/2" |
| LD200L | 10,0 l/h | 900 Nm³/h | 1 800 Nm³/h | 9 000 Nm³/h | G 1/2" + bočná G 3/4"/G 1/2" |
| LD202 | 20,0 l/h | 1 800 Nm³/h | 3 600 Nm³/h | 18 000 Nm³/h | G 1/2" |
| LD202L | 20,0 l/h | 1 800 Nm³/h | 3 600 Nm³/h | 18 000 Nm³/h | G 1/2" + bočná G 3/4"/G 1/2" |
| LD203 | 90,0 l/h | 9 600 Nm³/h | 19 200 Nm³/h | 96 000 Nm³/h | G 1/2" + G 3/4"/G 1/2" |
Kapacity platia pri tlaku 7 bar, teplote 20 °C a 60 % relatívnej vlhkosti. Kusy s písmenom L majú navyše bočnú prípojku.
Ako odpúšťač LD vybrať a namontovať
1. Určiť miesto
Za kompresorom vzniká kondenzátu najviac, na sušičke menej a vo filtri najmenej. Z tabuľky berte stĺpec podľa miesta, kam odpúšťač príde, nie najvyššie číslo.
2. Vziať rezervu
Kapacity platia pri 7 bar, 20 °C a 60 % vlhkosti. V teplejšej a vlhkejšej prevádzke kondenzátu pribudne, preto sa oplatí väčší kus.
3. Namontovať
Odpúšťač sa pripája zhora závitom, kusy s písmenom L aj zboku. Výstup kondenzátu vedie nástrčná spojka 12 mm, montovať sa dá zvislo aj vodorovne.
4. Raz za rok servis
Pri ročnom servise vymeňte filtračné sitko a tesnenia zo servisnej sady. Testovacím tlačidlom overíte, že ventil nie je upchatý.
Časté otázky
- Čím sa líšia kusy s písmenom L?
- Majú navyše bočnú prípojku G 3/4"/G 1/2". Kapacita aj prietoky sú rovnaké ako pri kuse bez L. Hodia sa tam, kde sa k nádobe zhora nedostanete.
- Potrebuje odpúšťač LD elektrinu?
- Áno, napája sa 230 V a má krytie IP 65. Kde pri kompresore zásuvka nie je, poslúži plavákový odpúšťač, ktorý elektrinu nepotrebuje.
- Prečo elektronický, a nie časový odpúšťač?
- Časový odpúšťač otvára ventil podľa nastaveného času, aj keď nie je čo vypustiť, a zakaždým pustí von aj stlačený vzduch. LD otvorí, len keď má čo odviesť, takže vyrobený vzduch nestrácate.
- Čo sa pri ročnom servise mení?
- Filtračné sitko a tesnenia. Pre odpúšťače LD je servisná sada na ročnú údržbu LD, pre odpúšťače ECDB sady ECDB-15MK, ECDB-90MK a ECDB-150MK.
- Kam s kondenzátom z olejového kompresora?
- Bez úpravy do kanalizácie nepatrí, likviduje sa ako odpad znečistený olejom. Separátor FOD21 z neho oddelí olej a nečistoty a odpadu na likvidáciu výrazne ubudne.
- Na čo je obchádzkové potrubie MDX-OP?
- Je to obchádzkové vedenie ku kondenzačným sušičkám MDX400 až MDX1800. Vložky vo filtroch pri sušičke potom vymeníte bez odstávky rozvodu.
Produktový list separátora FOD21 nájdete na stiahnutie na karte výrobku. MARK je značka talianskeho výrobcu kompresorov zo skupiny Atlas Copco, ktorý má certifikáty ISO 9001 (riadenie kvality) a ISO 14001 (environmentálne manažérstvo).
