T-spojka PF so závitom G1" - spojka 40 mm
Kód: APTF-1040
Podrobný popis

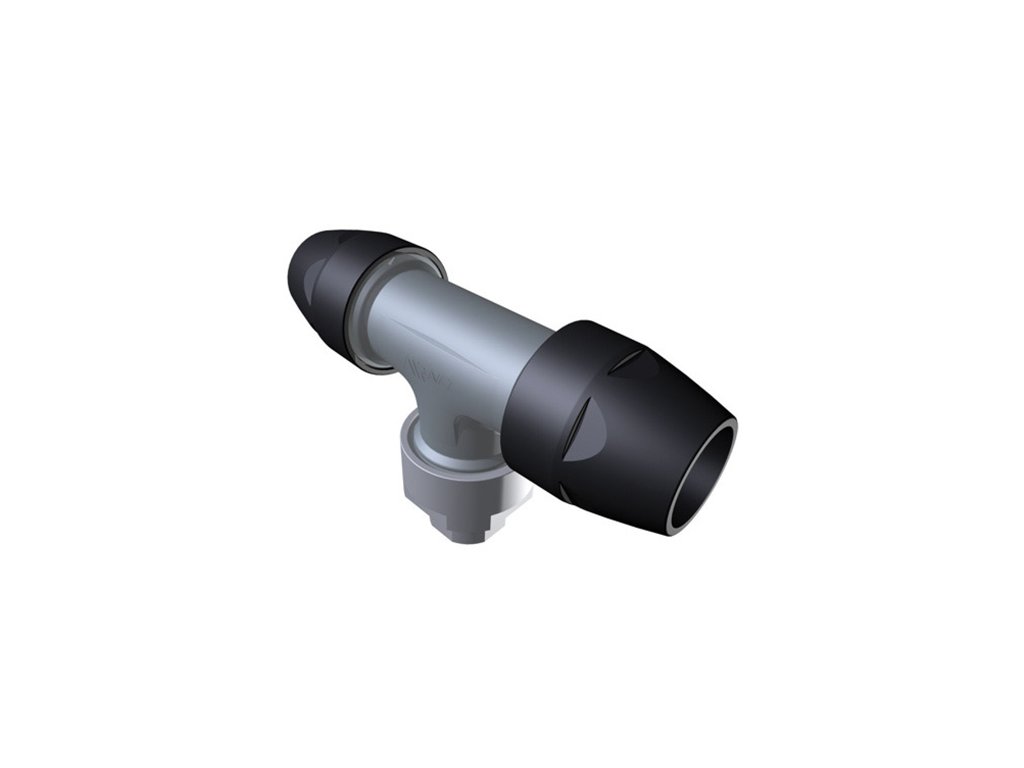

T-spojka PF Airnet so závitom G1" a 40 mm spojkou
- dĺžka 228 mm
- výška 139 mm
- závit G1"
- spojka 40 mm
- hmotnosť 0,60 kg
- materiál nylon PA6 + 15% sklenené vlákno
Dodatočné parametre
| Kategória: | Potrubné rozvody stlačeného vzduchu |
|---|---|
| Prevedenie: | T-spojka so závitom |
| Tlak: | 13 bar |
| Materiál: | Nylon PA6 |
| Médium: | Stlačený vzduch, inertný plyn |
| Pracovná teplota: | -20/+70°C |
| Svetlosť: | 40 mm |
| Tvrdosť: | 70 °Sh |
| Závit: | G 1" |
| Potrubie: | 40 mm |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
AIRnet je potrubný systém z hliníkových rúrok a nástrčných spojok pre rozvody stlačeného vzduchu a inertných plynov. U nás nájdete rúrky, tvarovky, guľové kohúty, upevnenie a náradie so svetlosťou 20 až 158 mm.
Rúrky ani spojky nekorodujú, takže vzduch zostáva čistý od kompresora až po spotrebič. Hladký vnútorný povrch znižuje tlakovú stratu a rúrky sú ľahké. Spoj sa robí bez zvárania, lepenia a lisovania: rúrku odrežete, odhrotujete a nasuniete do spojky.
Bez zvárania a lepeniaČo k rozvodu AIRnet nájdete
Hliníkové rúrky
Modré pre vzduch, zelené pre plyny. Rovné rúrky v tyčiach a zahnuté zvody k odberným miestam.
- svetlosti 20 až 158 mm
- nekorodujú, vnútri hladké
- zahnuté zvody 0,5 m pre 20 a 25 mm
Spojky a tvarovky
Tri série podľa priemeru. Priame spojky, kolená, T-kusy, redukcie, odbočky a záslepky.
- PF 20–50 mm z nylonu so sklenými vláknami
- Classic 63–80 mm z hliníka
- Big 100–158 mm z ocele
Guľové kohúty a klapky
Uzavriete len časť rozvodu. Kohúty pre 20 až 50 mm, uzatváracie klapky pre 63 až 158 mm.
- kohút s dvoma spojkami alebo so závitom
- klapky so spojkou, pri 63 a 80 mm aj so závitom
- pre stlačený vzduch aj inertné plyny
Upevnenie a hadice
Rozvod pevne na stene aj pod stropom. Všetko, čím rúrky uchytíte a pripojíte, vrátane náhradných O-krúžkov.
- príchytky rúrok 20 až 158 mm
- nosníky, konzoly a závesy
- flexibilné hadice 20 až 80 mm
Náradie na montáž
Rezanie, odhrotovanie, dotiahnutie. Rezače rúrok, odhrotovače, doťahovacie kľúče a vŕtacie nadstavce pre odbočky.
- kufor s náradím pre sériu PF 20–50 mm
- rezače pre rúrky až 158 mm
- vŕtacie nadstavce 14, 19 a 24 mm
Neviete, aký priemer potrubia zvoliť, alebo hľadáte iný systém rozvodov? Všetky potrubné rozvody nájdete v jednej kategórii.
Všetky potrubné rozvodyAIRnet a pozinkované rúrky vedľa seba
| Rozvod 50 mm: hmotnosť, tlaková strata a montáž | ||
|---|---|---|
| Vlastnosť | AIRnet | Pozinkovaná oceľ |
| Hmotnosť rúrky 50 mm | asi 5 kg | viac ako 25 kg |
| Tlaková strata na 400 m | 0,2 bar | 0,37 bar |
| Korózia | hliník a polymér nekorodujú | podľa kvality zinkovania, po reze hrozí |
| Spájanie | nasunúť rúrku a dotiahnuť spojku | závity, montáž chce skúsenosť |
| Úprava rozvodu | spojky aj rúrky sa dajú rozobrať a znova použiť | rúrky sa znova režú a montujú |
Tlaková strata platí pre rúrku 50 mm (2″) s dĺžkou 400 m pri tlaku 7 bar a prietoku 110 l/s.
Ako rozvod AIRnet zmontovať
1. Navrhnúť
Podľa dĺžky rozvodu a potrebného prietoku zvoľte priemer rúrok. Vo väčšej dielni sa oplatí chrbtica vedená dookola.
2. Odrezať a odhrotovať
Rúrku odrežte kolmo rezačom a hranu odhrotujte, aby nepoškodila tesnenie v spojke.
3. Nasunúť a dotiahnuť
Rúrku zasuňte do spojky na doraz a dotiahnite ju. Do 25 mm stačí ruka, väčšie spojky zaistite kľúčom.
4. Natlakovať
Rozvod môžete natlakovať hneď po montáži. Odbočky neskôr pridáte vŕtacím nadstavcom.
Časté otázky
- Aký je rozdiel medzi sériami PF, Classic a Big?
- Priemer a materiál. Spojky PF pre 20 až 50 mm sú z nylonu so sklenými vláknami, Classic pre 63 a 80 mm z hliníka a Big pre 100 a 158 mm z ocele. Pracovný tlak je pri všetkých 13 bar.
- Prečo sú rúrky modré a zelené?
- Farba rozlíši médium. Modré rúrky sú pre stlačený vzduch, zelené pre inertné plyny, napríklad dusík. Na prvý pohľad tak spoznáte, čo potrubím tečie.
- Dá sa AIRnet napojiť na existujúce oceľové potrubie?
- Áno. Na závit prejdete spojovacím adaptérom, priamou spojkou s vonkajším závitom alebo rozoberateľnou spojkou G3/4″ až G3″. Pre priemery 63 až 158 mm sú aj príruby DN65 až DN158.
- Ako urobiť odbočku v hotovom rozvode?
- Do rúrky vyvŕtate otvor vŕtacím nadstavcom 14, 19 alebo 24 mm a nasadíte odbočku so spojkou alebo so závitom. Celú rúrku tak rezať nemusíte.
- Vydrží rozvod aj vonku?
- Rúrky a spojky odolajú UV žiareniu, korózii, otrasom, teplotným výkyvom aj poveternostným vplyvom. Pracovná teplota je −20 až +70 °C.
- Hodí sa AIRnet pre vysušený vzduch?
- Áno. Materiály nekorodujú a systém znesie vzduch s rosným bodom až −70 °C, teda aj za adsorpčnou sušičkou.
Rozmerové tabuľky s objednávacími číslami nájdete v kategóriách rúrok, tvaroviek, príslušenstva a náradia AIRnet.
