Trojcestný guľový kohút T - 1 1/2"
Kód: ART3VT-15
Podrobný popis

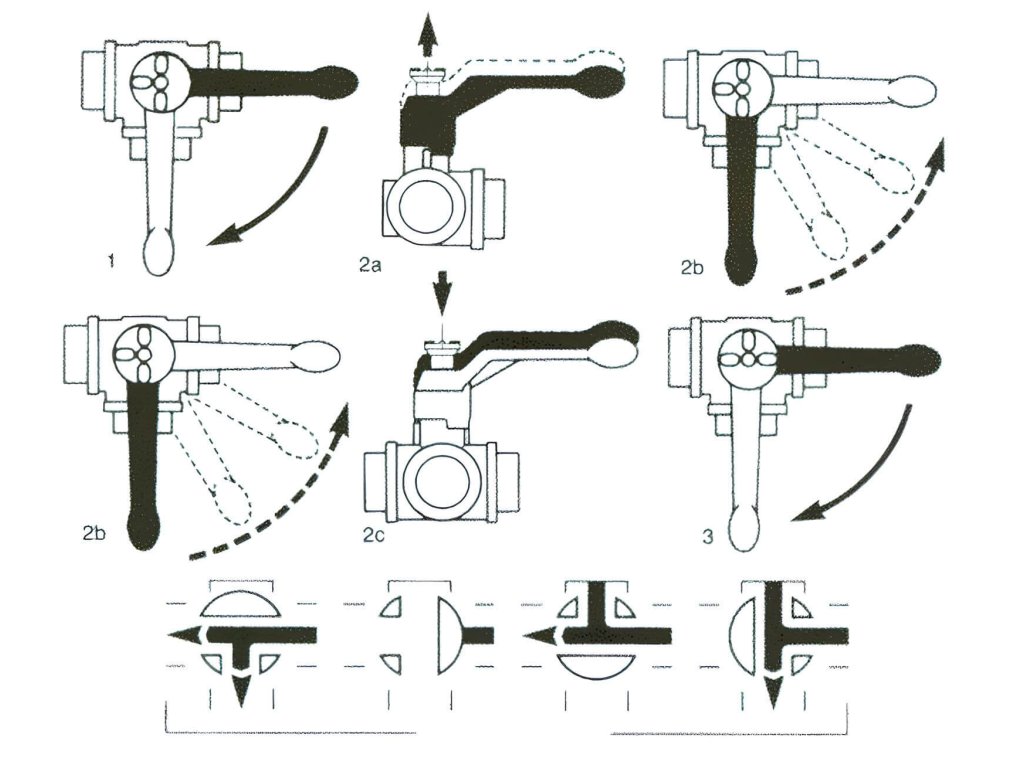

Trojcestné guľové ventily pre stlačený vzduch
- guľové kohúty s plným prietokom na uzatváranie a presmerovanie vzduchových potrubí
- telo, závitová časť a guľa z mosadze MS 58,
- pákové ovládanie v čiernej farbe
- tesnenie hriadeľa s tesnením, PTFE tesnenia
- pracovný tlak PN 16 bar, pracovná teplota -15/+100 °C
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
KNOCKS FLUID Technik je nemecký výrobca úpravy stlačeného vzduchu. Firmu založil v roku 1970 Heinz Knocks ako podnik jedného človeka. Dnes ju vedie verejnoprospešná nadácia a v sídle v Selme približne 200 ľudí vyvíja a vyrába regulátory tlaku, filtre a olejovače.
U nás nájdete stavebnicový rad FUTURA, ktorý môžete použiť aj v prostredí s nebezpečenstvom výbuchu, ďalej presné, diaľkovo a elektricky ovládané regulátory, nerezové nástrčné spojky, spojky s tŕňom, šróbenia, silentbloky pod kompresory, digitálne manometre, tlakové spínače a guľové kohúty.
Od roku 1970Čo od KNOCKS u nás nájdete
Úpravné jednotky FUTURA
Stavebnica úpravy vzduchu do 16 bar. Filtre, regulátory, olejovače a ventily, ktoré spojíte do jednotky v ľubovoľnom zložení.
- 4 veľkosti so závitmi G 1/4″ až 1″
- telá z polyamidu vystuženého sklenými vláknami
- veľkosti 1, 2 a 4 aj do zón ATEX
Regulátory tlaku FUTURA
Stály tlak pre náradie a stroje. Znížia tlak z rozvodu na nastavenú hodnotu a prebytok samy odvzdušnia. Manometer je v dodávke.
- rozsahy od 0,1–1 do 0,5–16 bar
- presné vyhotovenie s presnosťou ±25 mbar
- prietok až 14 200 l/min
Proporcionálne regulátory DRPE
Tlak nastavený elektrickým signálom. Prevodník v regulátore zmení signál z riadiaceho systému na výstupný tlak.
- signál 0–10 V alebo 4–20 mA
- výstup od 0–1 do 0–10 bar
- krytie IP65, konektor M12
Nerezové nástrčné spojky
Pre potravinárstvo a chémiu. Telo, krúžok aj závit z nehrdzavejúcej ocele AISI 316, tesnenie z FKM.
- hadičky 4 až 16 mm
- tlak od −1 do 15 bar
- závity M5, G a R do 1/2″
Spojky s nástrčným tŕňom
Jednoduchý spoj mäkkých hadíc. Priame, T, Y, L aj X spojky z POM pre nízkotlakové rozvody v automatizácii.
- tŕne od 3 do 25 mm
- POM odolá benzínu, nafte a olejom
- tlak do 8 bar
Šróbenia s prevlečnou maticou
Pevný spoj plastovej hadičky. Telo a matica z eloxovaného hliníka: priame šróbenia s vonkajším aj vnútorným závitom a L-šróbenia.
- hadičky 4,3/3 až 12/9 mm
- závity M5 až G 1/2″
- tlak do 10 bar
Silentbloky
Kompresor bez vibrácií v podlahe. Gumený valček medzi dvoma oceľovými doskami pohltí chvenie stroja.
- priemer 40, 50 a 75 mm
- závity M8, M10 a M12
- vonkajší aj vnútorný závit, jedno- aj obojstranné
Digitálne manometre
Tlak presne na displeji. Kompaktné MAKP do panela a MDG s nerezovým pripojením.
- MDG od −1 do 2 000 bar
- presnosť MDG 0,5 %
- MAKP na batériu CR2032, krytie IP65
Hľadáte k jednotke hadicu, rýchlospojku alebo ďalšie šróbenie? Spojky a šróbenia pre stlačený vzduch nájdete pohromade v jednej kategórii.
Celý spojovací materiálRegulátory KNOCKS vedľa seba
| Typ, použitie, nastavenie a pripojenie | ||||
|---|---|---|---|---|
| Typ | Na čo | Nastavenie tlaku | Vstupný tlak | Pripojenie |
| BLP | stály tlak priamo pri ofukovacej pištoli | pevne 2 až 8 bar | do 15 bar | G 1/4″ |
| FUTURA R | bežné nastavenie tlaku pri náradí a strojoch | 0,1–1 až 0,5–16 bar | do 16 bar | G 1/4″ až 1″ |
| FUTURA RP | meracie a skúšobné zariadenia, presnosť ±25 mbar | 0,1–1 až 0,5–16 bar | do 16 bar | G 1/4″ až 1/2″ |
| FDR | najjemnejšie nastavenie a stálosť tlaku | 0,05–2 až 0,05–10 bar | do 16 bar | G 1/4″ a 1/2″ |
| DRI s DRF | veľký prietok, tlak riadený na diaľku pilotným regulátorom | podľa riadiaceho regulátora DRF | do 25 bar | G 1/2″ až 2″ |
| DRPE | tlak riadený signálom 0–10 V alebo 4–20 mA | 0–1 až 0–10 bar | do 13 bar podľa rozsahu | G 1/4″ |
Regulátory FDR a DRF potrebujú vzduch prefiltrovaný na 5 µm a bez oleja.
Ako zostaviť jednotku FUTURA
1. Vybrať veľkosť
Veľkosť určuje závit, prietok aj diely, ktoré k prvku patria. Rad má veľkosti 0, 1, 2 a 4 so závitmi G 1/4″ až 1″. Do jednej jednotky spojíte len prvky rovnakej veľkosti.
2. Zoradiť prvky
V smere prúdenia vzduchu je prvý filter, za ním regulátor a nakoniec olejovač. Pred ne môžete zaradiť uzatvárací a plniaci ventil.
3. Spojiť a upevniť
Prvky spojíte spojovacou sadou s dvoma rámčekmi a tesniacim krúžkom. Na stenu jednotku pripevní spojovacia sada s konzolou, samotný prvok uholník.
4. Udržiavať
Zanesenú filtračnú vložku vymeňte a olej v olejovači dolievajte, keď klesne k spodnej značke. Plastové nádobky čistite len vlhkou handričkou, rozpúšťadlá ich poškodia.
Časté otázky
- Môžem FUTURA použiť v prostredí s nebezpečenstvom výbuchu?
- Áno, veľkosti 1, 2 a 4. Podľa vyhlásenia k smernici 2014/34/EÚ patria do zón 1 a 2 s výbušnými plynmi a do zón 21 a 22 s horľavým prachom, teplotná trieda T4. Nepatrí tam veľkosť 0, elektricky ovládané ventily a plniace jednotky, rozbočovače s tlakovým spínačom a ukazovatele zanesenia. Médiom smie byť len suchý stlačený vzduch alebo inertný plyn.
- Dvojdielna, alebo trojdielna jednotka?
- Dvojdielna má regulátor s filtrom v jednom tele a vedľa neho olejovač, ušetrí tak miesto aj jeden spoj. Trojdielna skladá filter, regulátor a olejovač z troch samostatných modulov. Obe filtrujú na 5 µm a manometer je v dodávke.
- Kedy potrebujem presný regulátor?
- Keď musí tlak zostať stály aj pri kolísaní vstupu, napríklad pri meracích a skúšobných zariadeniach. Presné regulátory FUTURA držia tlak s presnosťou ±25 mbar, regulátory FDR nastavíte už od 0,05 bar.
- Na čo je regulátor BLP?
- Malý regulátor so závitom G 1/4″ sa naskrutkuje priamo na prívod ofukovacej pištole a drží pevný výstupný tlak 2 až 8 bar podľa typu. Pištoľ potom nefúka plným tlakom rozvodu a spotrebuje menej vzduchu.
- Aký silentblok dať pod kompresor?
- Podľa pätky stroja. Keď má pätka hladký otvor, vezmite silentblok s vonkajším závitom, keď z nej trčí skrutka, s vnútorným závitom. Priemer voľte aspoň ako pätka: 40 mm pod menšie kompresory, 50 mm pod bežné stacionárne a 75 mm pod ťažké piestové. Vždy dajte celú sadu, pri kompresore so vzdušníkom obvykle štyri kusy.
- Kam sa hodia nerezové nástrčné spojky?
- Do potravinárstva, chemického a farmaceutického priemyslu a všade, kde je agresívne prostredie alebo vysoké nároky na hygienu. Telo, krúžok aj závit sú z nehrdzavejúcej ocele AISI 316, tesnenie z FKM a spojky znesú tlak od −1 do 15 bar.
KNOCKS FLUID-Technik GmbH sídli v Selme v Nemecku a má certifikáciu podľa ISO 9001 a ISO 14001. Vyhlásenie k smernici 2014/34/EÚ pre rad FUTURA vám na požiadanie pošleme.
