Vysokotlakové filtre s aktívnym uhlím CHP1A do 100 bar
Filter s aktívnym uhlím CHP1A odstráni zvyškový olej, olejové pary, uhľovodíky a zápach. Zvyškový olej je pod 0,005 mg/m³.

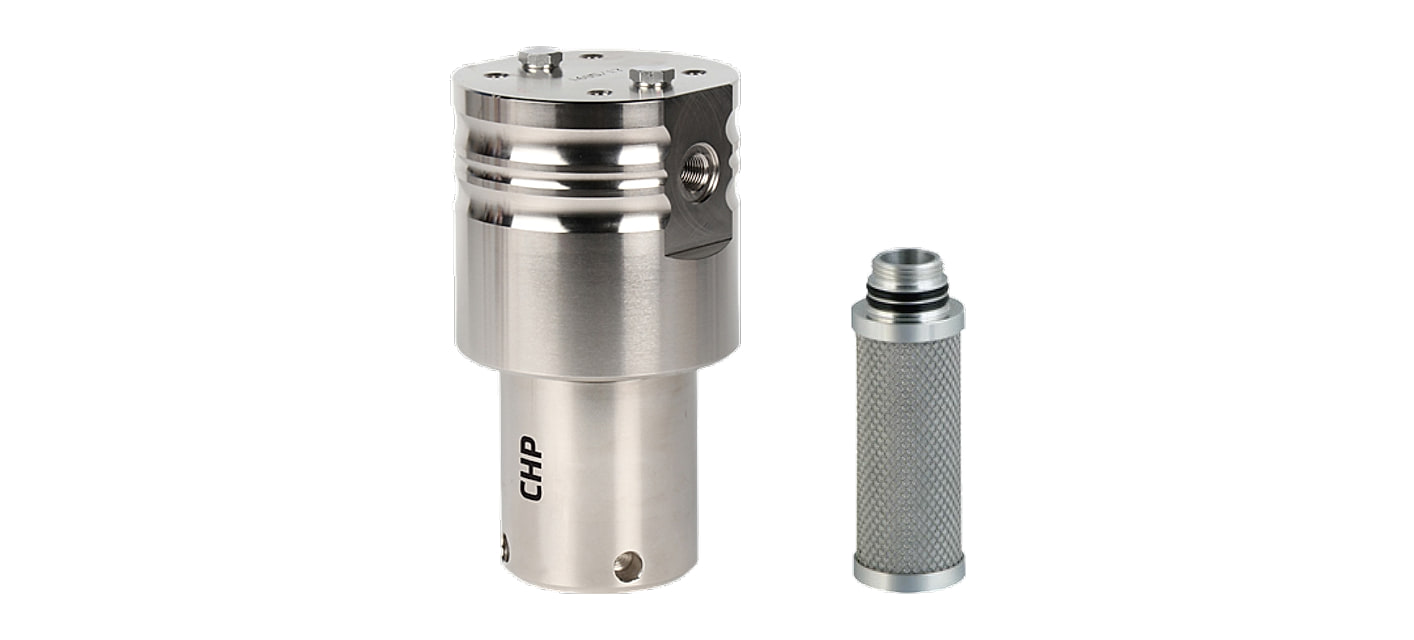

Filter CHP1A je v 8 veľkostiach so závitom G 1/4" až G 2" a prietokom 667 až 11 917 l/min pri 7 bar, pracovný tlak do 100 bar. Je jedným zo stupňov vysokotlakových filtrov CHP1 — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre CHP1A podľa veľkosti
Veľkosť určuje závit a prietok. Každá veľkosť má svoju náhradnú vložku.
| Filtre CHP1A a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Závit | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × šírka C | Hmotnosť | Náhradná vložka |
| CHP1A-003 | G 1/4" | 667 | 40 | 182 × 104 mm | 7,6 kg | CHPA-003V |
| CHP1A-005 | G 3/8" | 1 167 | 70 | 182 × 104 mm | 7,6 kg | CHPA-005V |
| CHP1A-007 | G 1/2" | 2 167 | 130 | 230 × 129 mm | 15,3 kg | CHPA-007V |
| CHP1A-010 | G 3/4" | 3 250 | 195 | 254 × 129 mm | 16,1 kg | CHPA-010V |
| CHP1A-018 | G 1" | 4 583 | 275 | 276 × 158 mm | 26,5 kg | CHPA-018V |
| CHP1A-030 | G 1 1/4" | 6 333 | 380 | 328 × 158 mm | 28,6 kg | CHPA-030V |
| CHP1A-047 | G 1 1/2" | 8 250 | 495 | 385 × 216 mm | 65,9 kg | CHPA-047V |
| CHP1A-094 | G 2" | 11 917 | 715 | 460 × 216 mm | 71,4 kg | CHPA-094V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Aktívne uhlie sa hodí tam, kde prekážajú aj olejové pary a zápach, ktoré mikrofilter nezachytí. Pracuje do +45 °C a nesmie byť v prostredí nasýtenom olejom.
Kam ho zaradiť

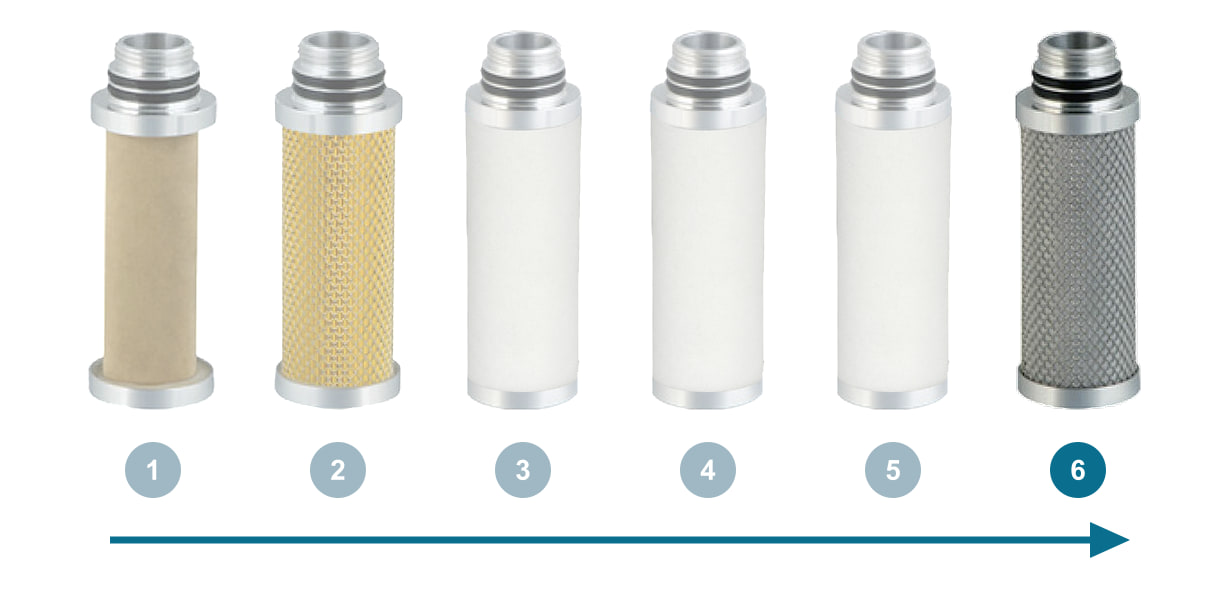

Vždy za mikrofilter CHP1S. Až s ním platí trieda 1 pevných častíc a uhlie nedostane olej v kvapkách.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku filter prepustí viac vzduchu, od 100 bar 12× viac ako pri 7 bar.
| Prietok filtrov CHP1A v l/min podľa tlaku | |||||
|---|---|---|---|---|---|
| Veľkosť (závit) | 7 bar | 25 bar | 40 bar | 64 bar | 100 bar |
| 003 (G 1/4") | 667 | 2 001 | 3 335 | 5 336 | 8 004 |
| 005 (G 3/8") | 1 167 | 3 501 | 5 835 | 9 336 | 14 004 |
| 007 (G 1/2") | 2 167 | 6 501 | 10 835 | 17 336 | 26 004 |
| 010 (G 3/4") | 3 250 | 9 750 | 16 250 | 26 000 | 39 000 |
| 018 (G 1") | 4 583 | 13 749 | 22 915 | 36 664 | 54 996 |
| 030 (G 1 1/4") | 6 333 | 18 999 | 31 665 | 50 664 | 75 996 |
| 047 (G 1 1/2") | 8 250 | 24 750 | 41 250 | 66 000 | 99 000 |
| 094 (G 2") | 11 917 | 35 751 | 59 585 | 95 336 | 143 004 |
Vložka, odpúšťanie a údržba
Do telesa sa vkladá jedna vložka, pre každú veľkosť iná — napríklad CHPA-007V pre CHP1A-007. Rovnaká vložka pasuje aj do filtrov CHPA na iný tlak. Pracovná teplota +1,5 až +45 °C.
Filter sa dodáva bez odpúšťania kondenzátu. Hodí sa časový odpúšťač TD420M do 420 bar, ktorý sa pripojí do otvoru G 1/4" v dne.
Vložku s aktívnym uhlím vymeňte každých 6 mesiacov — nemení sa podľa tlakovej straty.
Príslušenstvo k filtrom CHP1A
Rovnaký stupeň na iný tlak
Stupeň A je aj vo filtroch CHP2A do 250 bar a filtroch CHP4A do 420 bar; v nerezovom prevedení sú filtre IHP1A.
Ventilek radí
Uhlie sa mení podľa kalendára. Vložku s aktívnym uhlím vymeňte každých 6 mesiacov — na rozdiel od ostatných stupňov sa nemení podľa tlakovej straty.
- Čo filter s aktívnym uhlím odstráni?
- Zvyškový olej, olejové pary, uhľovodíky a zápach. Zvyškový olej je pod 0,005 mg/m³.
- Prečo musí byť pred ním mikrofilter?
- Aktívne uhlie nesmie pracovať v prostredí nasýtenom olejom. Mikrofilter S zachytí olej v kvapkách a až s ním platí trieda 1 pevných častíc.
- Ako často meniť vložku?
- Každých 6 mesiacov.
- Akú teplotu znesie?
- Od +1,5 do +45 °C.
Najpredávanejšie
Radenie produktov
Výpis produktov
Filter s aktívnym uhlím CHP1A-003 so závitom G 1/4" a prietokom 667 l/min pri 7 bar odstráni zvyškový olej, olejové pary, uhľovodíky a zápach; zvyškový olej je pod 0,005 mg/m³....
Filter s aktívnym uhlím CHP1A-005 so závitom G 3/8" a prietokom 1 167 l/min pri 7 bar odstráni zvyškový olej, olejové pary, uhľovodíky a zápach; zvyškový olej je pod 0,005...
Filter s aktívnym uhlím CHP1A-007 so závitom G 1/2" a prietokom 2 167 l/min pri 7 bar odstráni zvyškový olej, olejové pary, uhľovodíky a zápach; zvyškový olej je pod 0,005...
Filter s aktívnym uhlím CHP1A-010 so závitom G 3/4" a prietokom 3 250 l/min pri 7 bar odstráni zvyškový olej, olejové pary, uhľovodíky a zápach; zvyškový olej je pod 0,005...
Filter s aktívnym uhlím CHP1A-018 so závitom G 1" a prietokom 4 583 l/min pri 7 bar odstráni zvyškový olej, olejové pary, uhľovodíky a zápach; zvyškový olej je pod 0,005 mg/m³....
Filter s aktívnym uhlím CHP1A-030 so závitom G 1 1/4" a prietokom 6 333 l/min pri 7 bar odstráni zvyškový olej, olejové pary, uhľovodíky a zápach; zvyškový olej je pod 0,005...
Filter s aktívnym uhlím CHP1A-047 so závitom G 1 1/2" a prietokom 8 250 l/min pri 7 bar odstráni zvyškový olej, olejové pary, uhľovodíky a zápach; zvyškový olej je pod 0,005...
Filter s aktívnym uhlím CHP1A-094 so závitom G 2" a prietokom 11 917 l/min pri 7 bar odstráni zvyškový olej, olejové pary, uhľovodíky a zápach; zvyškový olej je pod 0,005 mg/m³....

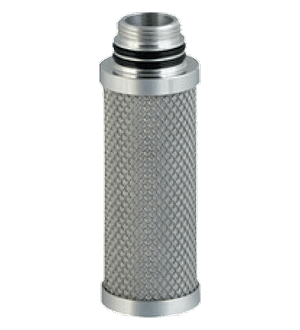

Náhradná vložka CHPA-003V pre filtre s aktívnym uhlím CHP1A-003, CHP2A-003 a CHP4A-003 — aktívne uhlie. Vložku s aktívnym uhlím vymeňte každých 6 mesiacov — nemení sa podľa...
