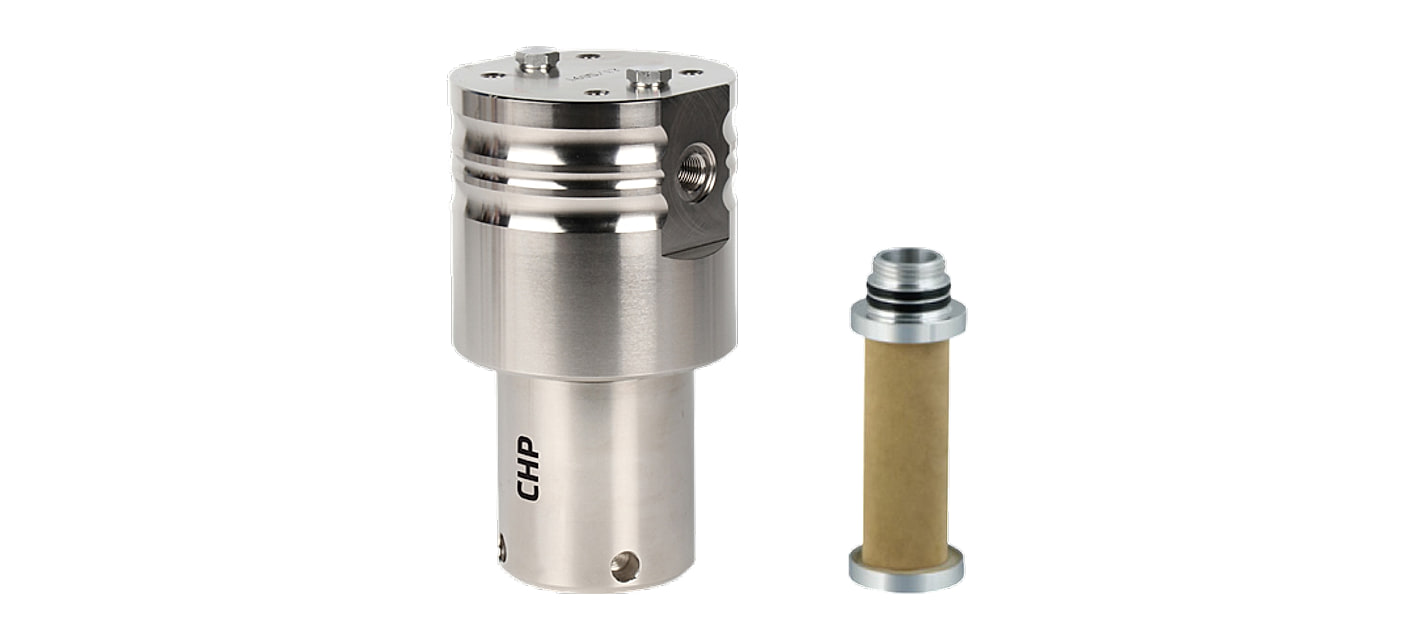

Hrubé vysokotlakové filtre CHP2B so spekanou vložkou do 250 bar
Hrubý filter CHP2B má spekanú vložku z mosadze a zachytí pevné častice väčšie ako 15 µm. Je to prvý stupeň filtrácie: odstráni väčšie nečistoty skôr, než sa dostanú k jemnejším stupňom, a tie potom vydržia dlhšie.
Filter CHP2B je v 8 veľkostiach so závitom G 1/4" až G 2" a prietokom 667 až 11 917 l/min pri 7 bar, pracovný tlak do 250 bar. Je jedným zo stupňov vysokotlakových filtrov CHP2 — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre CHP2B podľa veľkosti
Veľkosť určuje závit a prietok. Každá veľkosť má svoju náhradnú vložku.
| Filtre CHP2B a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Závit | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × šírka C | Hmotnosť | Náhradná vložka |
| CHP2B-003 | G 1/4" | 667 | 40 | 182 × 104 mm | 7,6 kg | CHPB-003V |
| CHP2B-005 | G 3/8" | 1 167 | 70 | 182 × 104 mm | 7,6 kg | CHPB-005V |
| CHP2B-007 | G 1/2" | 2 167 | 130 | 230 × 129 mm | 15,3 kg | CHPB-007V |
| CHP2B-010 | G 3/4" | 3 250 | 195 | 254 × 129 mm | 16,1 kg | CHPB-010V |
| CHP2B-018 | G 1" | 4 583 | 275 | 276 × 158 mm | 26,5 kg | CHPB-018V |
| CHP2B-030 | G 1 1/4" | 6 333 | 380 | 328 × 158 mm | 28,6 kg | CHPB-030V |
| CHP2B-047 | G 1 1/2" | 8 250 | 495 | 385 × 216 mm | 65,9 kg | CHPB-047V |
| CHP2B-094 | G 2" | 11 917 | 715 | 460 × 216 mm | 71,4 kg | CHPB-094V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Hrubý filter sa hodí na začiatok filtrácie, kde do vzduchu prichádzajú väčšie nečistoty z kompresora alebo z rozvodu. Olej ani pary nezachytí.
Spekanú vložku možno vyčistiť v ultrazvukovom kúpeli alebo prefúknutím proti smeru prúdenia. Ako často, závisí od prevádzky; keď čistenie nestačí, vložku vymeňte.

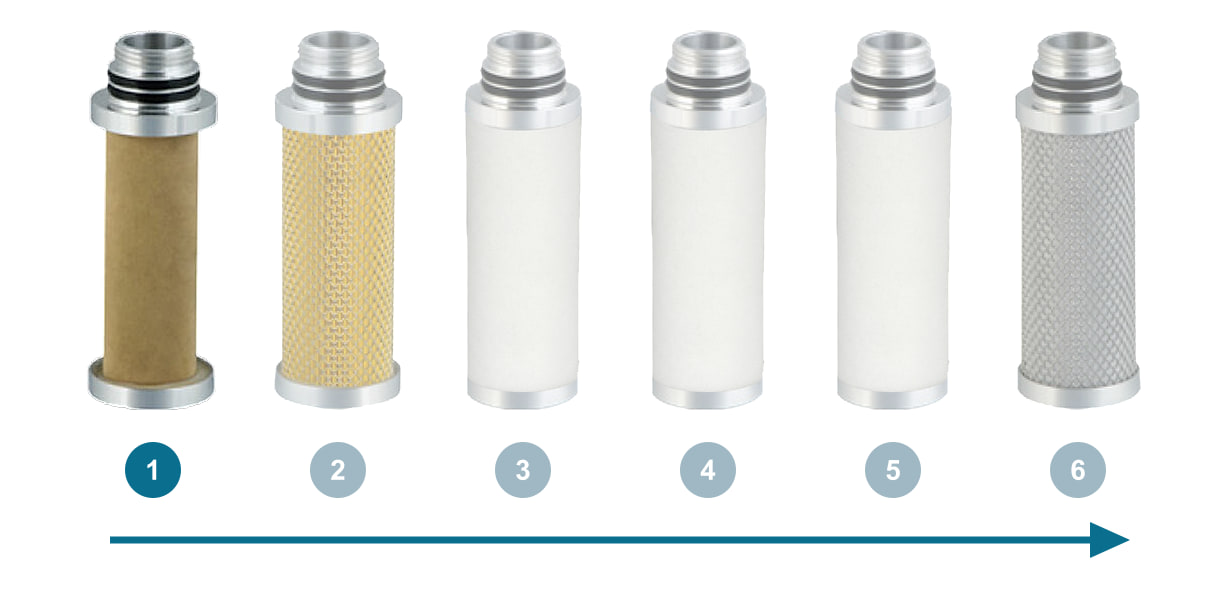

Kam ho zaradiť
Na začiatok filtrácie, pred základný filter CHP2P alebo prachový filter CHP2R.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku filter prepustí viac vzduchu, od 100 bar 12× viac ako pri 7 bar.
| Prietok filtrov CHP2B v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (závit) | 7 bar | 25 bar | 40 bar | 64 bar | 100 bar | 250 bar |
| 003 (G 1/4") | 667 | 2 001 | 3 335 | 5 336 | 8 004 | 8 004 |
| 005 (G 3/8") | 1 167 | 3 501 | 5 835 | 9 336 | 14 004 | 14 004 |
| 007 (G 1/2") | 2 167 | 6 501 | 10 835 | 17 336 | 26 004 | 26 004 |
| 010 (G 3/4") | 3 250 | 9 750 | 16 250 | 26 000 | 39 000 | 39 000 |
| 018 (G 1") | 4 583 | 13 749 | 22 915 | 36 664 | 54 996 | 54 996 |
| 030 (G 1 1/4") | 6 333 | 18 999 | 31 665 | 50 664 | 75 996 | 75 996 |
| 047 (G 1 1/2") | 8 250 | 24 750 | 41 250 | 66 000 | 99 000 | 99 000 |
| 094 (G 2") | 11 917 | 35 751 | 59 585 | 95 336 | 143 004 | 143 004 |

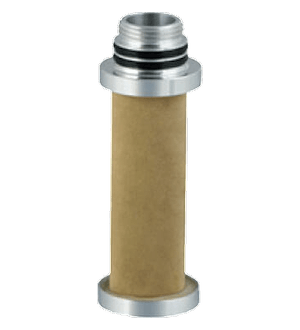

Vložka, odpúšťanie a údržba
Do telesa sa vkladá jedna vložka, pre každú veľkosť iná — napríklad CHPB-007V pre CHP2B-007. Rovnaká vložka pasuje aj do filtrov CHPB na iný tlak. Pracovná teplota +1,5 až +65 °C.
Filter sa dodáva bez odpúšťania kondenzátu. Hodí sa časový odpúšťač TD420M do 420 bar, ktorý sa pripojí do otvoru G 1/4" v dne.
Spekanú vložku čistite v ultrazvukovom kúpeli alebo prefúknutím proti smeru prúdenia; keď čistenie nestačí, vymeňte ju.
Príslušenstvo k filtrom CHP2B
Rovnaký stupeň na iný tlak
Stupeň B je aj vo filtroch CHP1B do 100 bar a filtroch CHP4B do 420 bar.
Ventilek radí
Spekanú vložku možno vyčistiť. Vložka B z mosadze sa nemusí hneď meniť — vyčistí sa v ultrazvukovom kúpeli alebo prefúknutím proti smeru prúdenia.
- Akú jemnosť má hrubý filter CHP2B?
- 15 µm, trieda 8 pevných častíc podľa ISO 8573-1 (údaj výrobcu).
- Zachytí aj olej?
- Nie. Na olej sú jemné predfiltre M a mikrofiltre S.
- Ako sa o vložku starať?
- Spekaná vložka sa čistí v ultrazvukovom kúpeli alebo prefúknutím proti smeru prúdenia. Keď čistenie nestačí, vymení sa.
