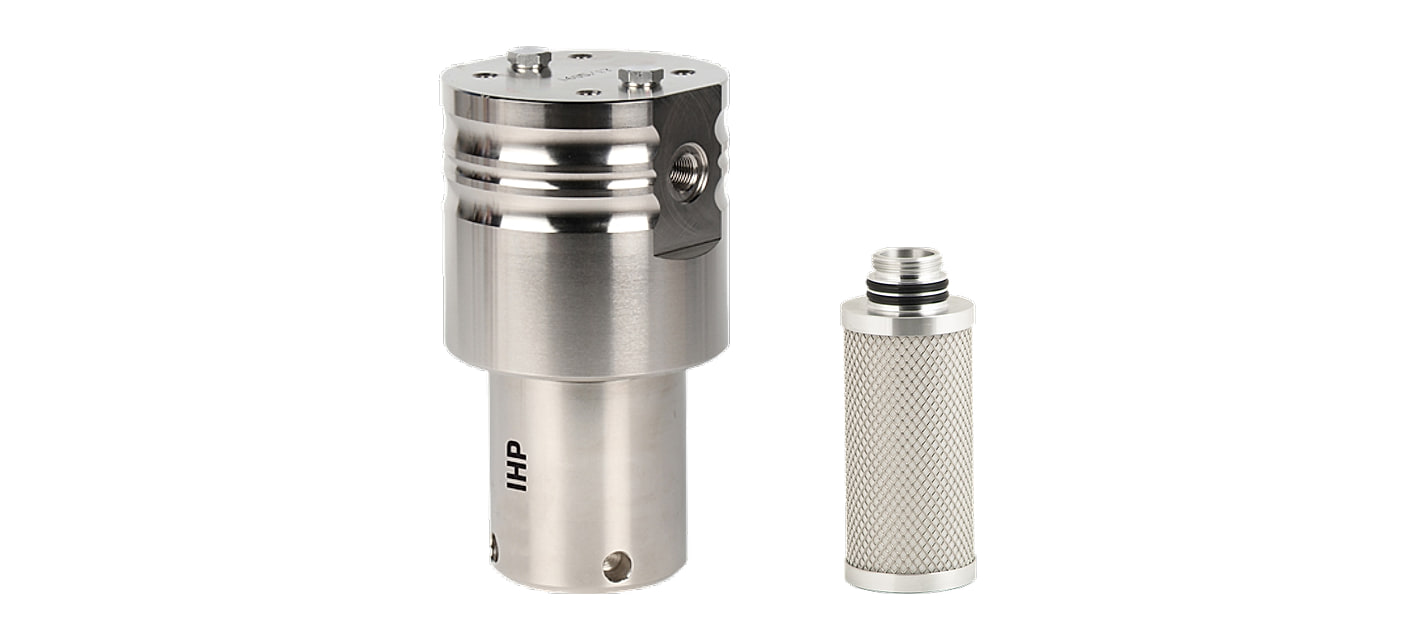

Jemné nerezové vysokotlakové predfiltre IHP2M do 250 bar
Jemný predfilter IHP2M zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól. Vložka je skladaná z borosilikátových mikrovlákien, zvyškový olej je pod 0,1 mg/m³.
Filter IHP2M je v 8 veľkostiach so závitom G 1/4" až G 2" a prietokom 667 až 11 917 l/min pri 7 bar, pracovný tlak do 250 bar. Je jedným zo stupňov nerezových filtrov IHP2 — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre IHP2M podľa veľkosti
Veľkosť určuje závit a prietok. Každá veľkosť má svoju náhradnú vložku.
| Filtre IHP2M a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Závit | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × šírka C | Hmotnosť | Náhradná vložka |
| IHP2M-003 | G 1/4" | 667 | 40 | 182 × 104 mm | 7,9 kg | IHPM-003V |
| IHP2M-005 | G 3/8" | 1 167 | 70 | 182 × 104 mm | 7,9 kg | IHPM-005V |
| IHP2M-007 | G 1/2" | 2 167 | 130 | 230 × 129 mm | 15,7 kg | IHPM-007V |
| IHP2M-010 | G 3/4" | 3 250 | 195 | 254 × 129 mm | 16,6 kg | IHPM-010V |
| IHP2M-018 | G 1" | 4 583 | 275 | 276 × 158 mm | 27,3 kg | IHPM-018V |
| IHP2M-030 | G 1 1/4" | 6 333 | 380 | 328 × 158 mm | 29,6 kg | IHPM-030V |
| IHP2M-047 | G 1 1/2" | 8 250 | 495 | 385 × 216 mm | 67,8 kg | IHPM-047V |
| IHP2M-094 | G 2" | 11 917 | 715 | 460 × 216 mm | 73,5 kg | IHPM-094V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Jemný predfilter M sa hodí, keď prekáža olej vo vzduchu a stačí trieda 2 pre častice aj olej.
Na najvyššiu čistotu 1-x-1 je mikrofilter S a jemný predfilter M patrí pred neho: zachytí väčšinu častíc a oleja a vložka mikrofiltra potom vydrží dlhšie.

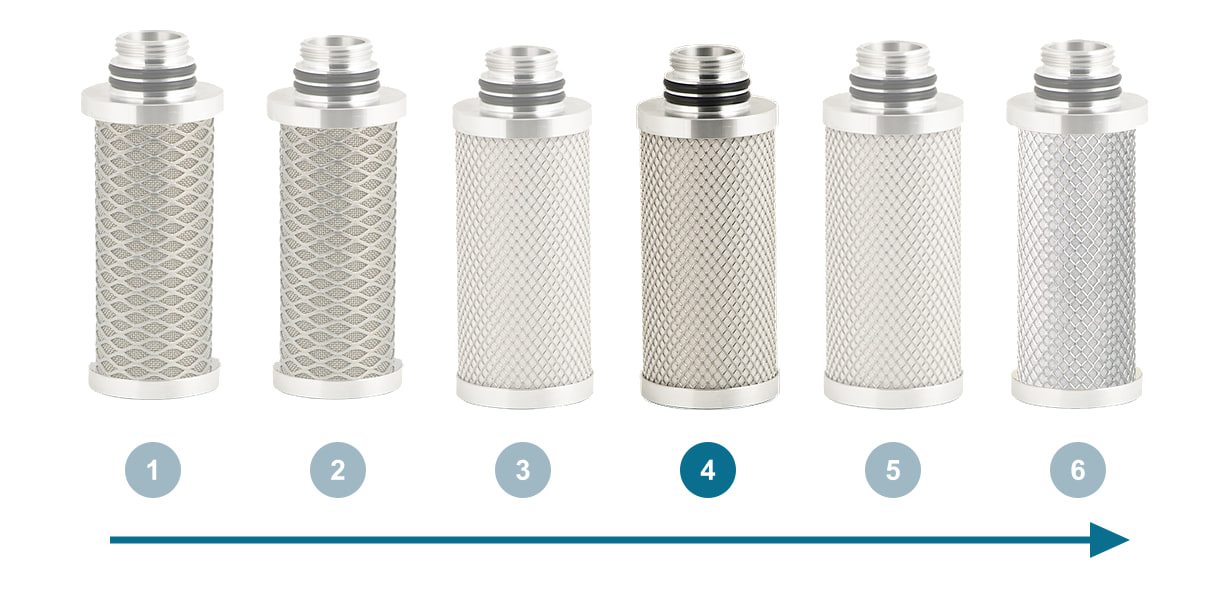

Kam ho zaradiť
Za prachový filter IHP2R alebo základný filter IHP2N5, pred mikrofilter IHP2S.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku filter prepustí viac vzduchu, od 100 bar 12× viac ako pri 7 bar.
| Prietok filtrov IHP2M v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (závit) | 7 bar | 25 bar | 40 bar | 64 bar | 100 bar | 250 bar |
| 003 (G 1/4") | 667 | 2 001 | 3 335 | 5 336 | 8 004 | 8 004 |
| 005 (G 3/8") | 1 167 | 3 501 | 5 835 | 9 336 | 14 004 | 14 004 |
| 007 (G 1/2") | 2 167 | 6 501 | 10 835 | 17 336 | 26 004 | 26 004 |
| 010 (G 3/4") | 3 250 | 9 750 | 16 250 | 26 000 | 39 000 | 39 000 |
| 018 (G 1") | 4 583 | 13 749 | 22 915 | 36 664 | 54 996 | 54 996 |
| 030 (G 1 1/4") | 6 333 | 18 999 | 31 665 | 50 664 | 75 996 | 75 996 |
| 047 (G 1 1/2") | 8 250 | 24 750 | 41 250 | 66 000 | 99 000 | 99 000 |
| 094 (G 2") | 11 917 | 35 751 | 59 585 | 95 336 | 143 004 | 143 004 |

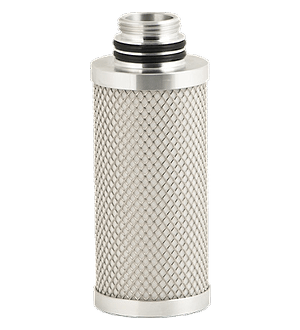

Vložka, odpúšťanie a údržba
Do telesa sa vkladá jedna vložka, pre každú veľkosť iná — napríklad IHPM-007V pre IHP2M-007. Rovnaká vložka pasuje aj do filtrov IHPM na iný tlak. Pracovná teplota +1,5 až +65 °C.
Filter sa dodáva bez odpúšťania kondenzátu. Hodí sa časový odpúšťač TD420M do 420 bar, ktorý sa pripojí do otvoru G 1/4" v dne.
Vložku vymeňte pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov.
Príslušenstvo k filtrom IHP2M
Rovnaký stupeň na iný tlak
Stupeň M je aj vo filtroch IHP1M do 100 bar a filtroch IHP4M do 420 bar; v prevedení z niklovanej uhlíkovej ocele sú filtre CHP2M.
Ventilek radí
Jemný predfilter chráni mikrofilter. Vložka mikrofiltra S za ním potom rieši len to najjemnejšie. Pred ním samotným má byť hrubší stupeň, aby sa nezanesol prachom.
- Akú čistotu jemný predfilter IHP2M zabezpečí?
- Častice do 0,1 µm a zvyškový olej pod 0,1 mg/m³, trieda 2-x-2 podľa ISO 8573-1.
- Prečo je to predfilter, a nie mikrofilter?
- Zaraďuje sa pred mikrofilter S a chráni jeho vložku. Mikrofilter je až stupeň S s jemnosťou 0,01 µm.
- Kedy vložku vymeniť?
- Pri tlakovej strate 350 mbar, najmenej raz za 12 mesiacov.
